Установка в нише на улице
Устройство может быть установлено в стандартном коробе, который поставляется в отдельной упаковке в качестве дополнительного оборудования. Короб должен быть установлен в стене, внутри ниши, оборудованной для этой цели, и закреплен на анкерных болтах с двух сторон.
Для обеспечения надлежащей установки котла внутренняя полезная глубина короба должна соответствовать 240 мм. При несоответствии используйте разделительную рамку, которая может поставляться как дополнительное оборудование.
Подсоедините систему к точкам подключения газа и воды на нижней штанге короба.

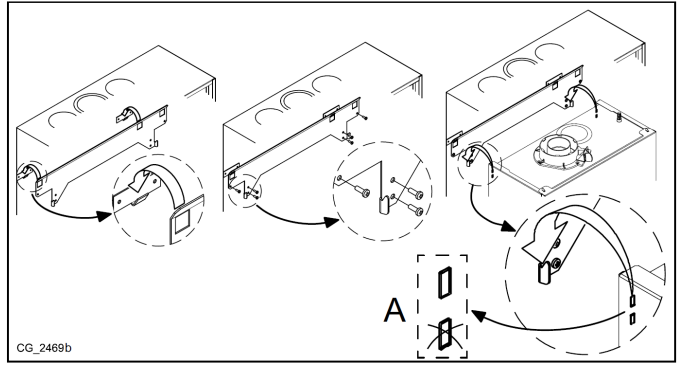

По окончании строительных работ установите на фитинги опорную штангу внутри короба. Чтобы закрепить штангу вставьте в ее отверстия 6 саморезов, поставляемых в комплекте с котлом. Установите котел на штангу, используя верхние отверстия (деталь А на рисунке) и выполните гидравлические подключения при помощи гибкой подводки (доступна для поставки как дополнительное оборудование).
Подсоединение системы к точкам подключения газа и воды на нижней штанге короба
Предохранительный клапан ДОЛЖЕН быть подключен к сливному клапану в месте расположения отверстия
в основании короба так, чтобы избежать утечек из него.
Подключите клапан слива конденсата к отстойнику в месте расположения отверстия
на задней поверхности короба. Убедитесь, что он расположен под уклоном.
Избегайте горизонтальных отрезков трубопроводов.
После закрепления котла подсоедините, в соответствии с указаниями следующих разделов, дымоход и воздуховоды, которые поставляются как дополнительное оборудование.
