LUNA DUO-TEC IN+ котлы - инструкция.pdf

Навигация по инструкции

Оборудование, не включенное в поставку

ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ


Датчик наружной температуры

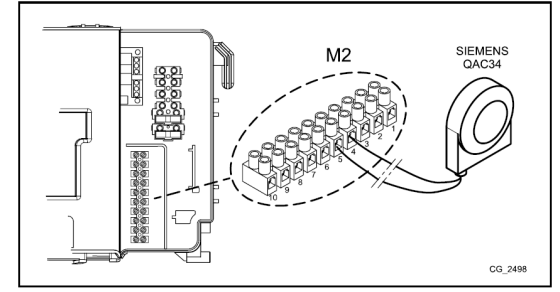

Подключите провода зонда наружной температуры к клеммам 4-5 клеммной колодки М2, как показано на рисунке выше, соблюдайте указания руководства, поставляемого в комплекте с зондом.
При подключенном зонде наружной температуры регулировка температуры подачи зависит от устройств, подключенных к котлу, как показано ниже:
- ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА БЕЗ УДАЛЕННОГО УПРАВЛЕНИЯ
Кривая Kt задается вручную клавишами image.png на панели управления котла.
- ПОДКЛЮЧЕНИЕ БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ БЕЗ КОМНАТНОГО ТЕРМОСТАТА
При установленном блоке удаленного управления (раздел УСТАНОВКА БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ НА СТЕНЕ), регулировка температуры подачи контура отопления зависит от кривой K REG, коэффициента корректировки KORR (влияющего на температуру в помещении) и от температуры в помещении (TAMB), заданных вручную клавишами image.png
- ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА И БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ
Если оба устройства – комнатный термостат и блок удаленного управления – подключены к котлу, регулировка температуры подачи контура отопления зависит от кривой, заданной для каждого из указанных устройств, как описано выше.

1) ЗАДАНИЕ КЛИМАТИЧЕСКОЙ КРИВОЙ Kt С КОМНАТНЫМ ТЕРМОСТАТОМ (ТА) С ПАНЕЛИ УПРАВЛЕНИЯ КОТЛА
Если к котлу подключен датчик наружной температуры, электронная панель управления регулирует расчетную температуру подачи в соответствии с заданным коэффициентом Kt. Нажатием кнопок image.png, как указывается в схеме в приложении РАЗДЕЛ Е, выберите наиболее подходящую кривую (от 00 до 90).
ВАЖНО: Кривая Kt может настраиваться с панели управления котла только, если блок удаленного контроля отключен.


График


УСЛОВНЫЕ ОБОЗНАЧЕНИЯ К СХЕМЕ – РАЗДЕЛ Е


Температура подачи


Температура наружного

воздуха


1) ЗАДАНИЕ КЛИМАТИЧЕСКОЙ КРИВОЙ K REG С БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ
См. разделы «ФУНКЦИИ УСТАНОВЩИКА» - «НАСТРОЙКА ПАРАМЕТРОВ» - «K REG»
Подключите зонд наружной температуры к котлу с целью отображения на дисплее комнатного устройства температуры наружного воздуха в °C.


Дисплей комнатного устройства температуры



ВНЕШНИЙ НАКОПИТЕЛЬНЫЙ БОЙЛЕР

Только для моделей 1.12-1.24
К котлу может быть подключен при помощи электрических соединений внешний накопительный бойлер. Схема гидравлического подключения внешнего накопительного бойлера приведена на рисунке В приложения РАЗДЕЛ F. К клеммам 9-10 клеммной колодки М2 подключите датчик приоритета производства ГВС. Убедитесь, что мощность теплообмена змеевика накопительного бойлера соответствует мощности котла. Отрегулируйте температуру ГВС ( 35°С.... 60°С) нажатием кнопок .
ВАЖНО: задайте параметр Р03 = 05, как описано в разделе «НАСТРОЙКА ПАРАМЕТРОВ».

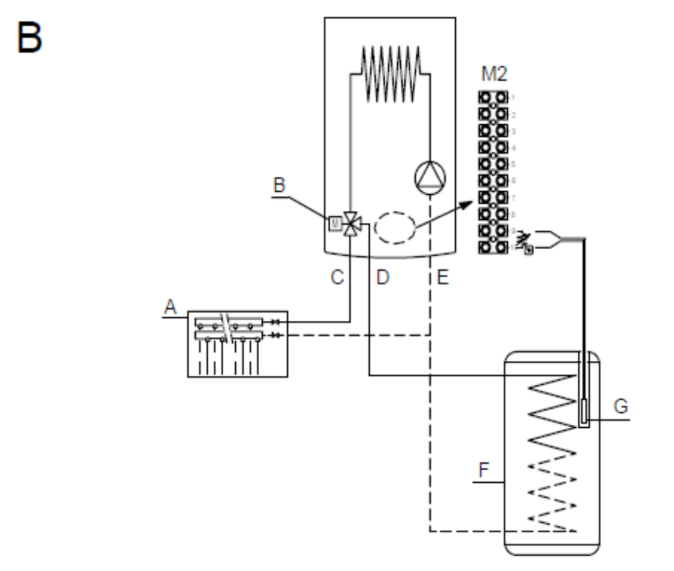

КЛАВИШИ ДЛЯ ПОДКЛЮЧЕНИЯ НАКОПИТЕЛЬНОГО БОЙЛЕРА (см. схему в приложении РАЗДЕЛ F в конце настоящего руководства).


Клавиши для подключения накопительного бойлера



A

Блок отопления

E

Вода контура отопления / обратный контур накопительного бойлера

B

3-ходовой электроклапан

F

Блок накопительного бойлера

C

Подача в контур отопления

G

Датчик приоритета ГВС

D

Подача в контур накопительного бойлера



Функция защиты от бактерий легионелла не включена. Для включения задайте параметр Р21 = 55...67°С, как поясняется в разделе «НАСТРОЙКА ПАРАМЕТРОВ».
