LUNA DUO-TEC IN+ котлы - инструкция.pdf

Навигация по странице

Навигация по инструкции

Технические спецификации

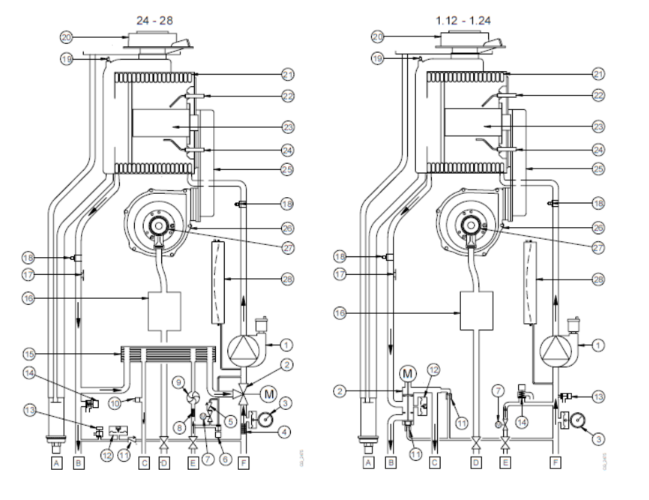

Эскиз котла моделей



1 - Насос с воздухоотделителем

18 - Датчик контура отопления (прямая подача/обратная подача)

2 - 3-ходовой клапан с сервоприводом

19 - Датчик дымов

3 - Манометр

20 - Коаксиальный соединитель

4 - Съемный фильтр контура отопления

21 - Теплообменник вода-дым

5 - Обратный клапан

22 - Электрод розжига

6 - Кран ручного заполнения котла

23 - Горелка

7 - Кран автоматического заполнения котла

24 - Электрод обнаружения пламени

8 - Съемный фильтр контура холодного водоснабжения

25 - Смесительный коллектор воздух/газ

9 - Датчик приоритетного производства ГВС (датчик протока)

26 - Вентилятор

10 - Датчик ГВС

27 - Трубка Вентури

11 - Обратный клапан на автоматическом байпасе

28 - Расширительный бак

12 - Датчик гидравлического давления

A - Сифон со сливом конденсата

13 - Сливной кран котла

B - Кран подачи в контур отопления

14 - Предохранительный гидравлический клапан

C - Выход ГВС/Накопительный бойлер

15 - Теплообменник ГВС

D - Вентиль подачи газа

16 - Газовый клапан

E - Вход холодной воды

17 - Предохранительный термостат

F - Кран обратной подачи воды для отопления


Технические характеристики LUNA DUO-TEC IN 1.12 GA

Категория

II2H3P

Исп. газ

G20 - G31

Максимальная потребляемая тепловая мощность в режиме

ГВС

-

Максимальная потребляемая тепловая мощность в режиме

отопления

12,4 кВт

Минимальная потребляемая тепловая мощность

2,1 кВт

Максимальная полезная тепловая мощность в режиме ГВС

-

Максимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

12,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 50/30°C

13,1 кВт

Минимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

2,0 кВт

Минимальная полезная тепловая мощность в режиме

отопления при работе 50/30°C

2,2 кВт

Номинальная эффективность 50/30°C

105,8 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Емкость расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство ГВС при ΔТ =25°C

-

Производство ГВС при ΔТ =35°C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температур контура отопления

25 °C÷80 °C

Диапазон температур контура ГВС

25 °C÷80 °C

Тип дымоудаления

C13-C33-C43-C53-C63-C83-B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельных дымохода и трубы подачи воздуха

80мм/80мм

Макс. масса выделяемых дымов

0,006 кг/с

Мин. масса выделяемых дымов

0,001 кг/с

Макс. температура дымов

75 °C

Класс Nox

6

Давление подачи природного газа 2Н

20 мбар

Давление подачи пропана 3Р

37 мбар

Напряжение питания

230 B

Частота электрической сети

50 Гц

Номинальная мощность питания

72 Вт

Вес нетто

28,5 кг

Размеры (высота/ширина/глубина)

770/470/238 мм

Размеры кожуха/короба (высота/ширина/глубина)

1170/600/240 мм

Предел защиты от влажности (EN 60529)

IPX5D

Qmax (G20) - 2H

1,31 м3/ч

Qmin (G20) - 2H

0,22 м3/ч

Qmax (G31) - 3P

0,96 кг/ч

Qmin (G31) - 3P

0,16 кг/ч

Сертификат ЕС 0085CL0214



Технические характеристики LUNA DUO-TEC IN 1.24 GA

Категория

II2H3P

Исп. газ

G20 - G31

Максимальная потребляемая тепловая мощность в режиме

ГВС

-

Максимальная потребляемая тепловая мощность в режиме

отопления

24,7 кВт

Минимальная потребляемая тепловая мощность

3,5 кВт

Максимальная полезная тепловая мощность в режиме ГВС

-

Максимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

24,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 50/30°C

26,1 кВт

Минимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

3,4 кВт

Минимальная полезная тепловая мощность в режиме

отопления при работе 50/30°C

3,7 кВт

Номинальная эффективность 50/30°C

105,7 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Емкость расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство ГВС при ΔТ =25°C

-

Производство ГВС при ΔТ =35°C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температур контура отопления

25 °C÷80 °C

Диапазон температур контура ГВС

25 °C÷80 °C

Тип дымоудаления

C13-C33-C43-C53-C63-C83-B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельных дымохода и трубы подачи воздуха

80мм/80мм

Макс. масса выделяемых дымов

0,012 кг/с

Мин. масса выделяемых дымов

0,002 кг/с

Макс. температура дымов

80 °C

Класс Nox

6

Давление подачи природного газа 2Н

20 мбар

Давление подачи пропана 3Р

37 мбар

Напряжение питания

230 B

Частота электрической сети

50 Гц

Номинальная мощность питания

85 Вт

Вес нетто

28,5 кг

Размеры (высота/ширина/глубина)

770/470/238 мм

Размеры кожуха/короба (высота/ширина/глубина)

1170/600/240 мм

Предел защиты от влажности (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м3/ч

Qmin (G20) - 2H

0,37 м3/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,27 кг/ч

Сертификат ЕС 0085CL0214



Технические характеристики LUNA DUO-TEC IN 24 GA

Категория

II2H3P

Исп. газ

G20 - G31

Максимальная потребляемая тепловая мощность в режиме

ГВС

24,7 кВт

Максимальная потребляемая тепловая мощность в режиме

отопления

20,6 кВт

Минимальная потребляемая тепловая мощность

3,5 кВт

Максимальная полезная тепловая мощность в режиме ГВС

24,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

20,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 50/30°C

21,8 кВт

Минимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

3,4 кВт

Минимальная полезная тепловая мощность в режиме

отопления при работе 50/30°C

3,7 кВт

Номинальная эффективность 50/30°C

105,8 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Емкость расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство ГВС при ΔТ =25°C

13,8 л/мин

Производство ГВС при ΔТ =35°C

9,8 л/мин

Удельный расход “D” (EN 13203-1)

11,5 л/мин

Диапазон температур контура отопления

25 °C÷80 °C

Диапазон температур контура ГВС

25 °C÷80 °C

Тип дымоудаления

C13-C33-C43-C53-C63-C83-B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельных дымохода и трубы подачи воздуха

80мм/80мм

Макс. масса выделяемых дымов

0,012 кг/с

Мин. масса выделяемых дымов

0,002 кг/с

Макс. температура дымов

80 °C

Класс Nox

6

Давление подачи природного газа 2Н

20 мбар

Давление подачи пропана 3Р

37 мбар

Напряжение питания

230 B

Частота электрической сети

50 Гц

Номинальная мощность питания

85 Вт

Вес нетто

32,5 кг

Размеры (высота/ширина/глубина)

770/470/238 мм

Размеры кожуха/короба (высота/ширина/глубина)

1170/600/240 мм

Предел защиты от влажности (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м3/ч

Qmin (G20) - 2H

0,37 м3/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,27 кг/ч

Сертификат ЕС 0085CL0214



Технические характеристики LUNA DUO-TEC IN 28 GA

Категория

II2H3P

Исп. газ

G20 - G31

Максимальная потребляемая тепловая мощность в режиме

ГВС

28,9 кВт

Максимальная потребляемая тепловая мощность в режиме

отопления

28,9 кВт

Минимальная потребляемая тепловая мощность

3,9 кВт

Максимальная полезная тепловая мощность в режиме ГВС

28,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

24,0 кВт

Максимальная полезная тепловая мощность в режиме
отопления при работе 50/30°C

26,1 кВт

Минимальная полезная тепловая мощность в режиме
отопления при работе 80/60°C

3,8 кВт

Минимальная полезная тепловая мощность в режиме

отопления при работе 50/30°C

4,1 кВт

Номинальная эффективность 50/30°C

105,8 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Емкость расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8,0 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2,0 л/мин

Производство ГВС при ΔТ =25°C

16,1 л/мин

Производство ГВС при ΔТ =35°C

11,5 л/мин

Удельный расход “D” (EN 13203-1)

13,4 л/мин

Диапазон температур контура отопления

25 °C÷80 °C

Диапазон температур контура ГВС

25 °C÷80 °C

Тип дымоудаления

C13-C33-C43-C53-C63-C83-B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельных дымохода и трубы подачи воздуха

80мм/80мм

Макс. масса выделяемых дымов

0,014 кг/с

Мин. масса выделяемых дымов

0,002 кг/с

Макс. температура дымов

80 °C

Класс Nox

6

Давление подачи природного газа 2Н

20 мбар

Давление подачи пропана 3Р

37 мбар

Напряжение питания

230 B

Частота электрической сети

50 Гц

Номинальная мощность питания

99 Вт

Вес нетто

32,5 кг

Размеры (высота/ширина/глубина)

770/470/238 мм

Размеры кожуха/короба (высота/ширина/глубина)

1170/600/240 мм

Предел защиты от влажности (EN 60529)

IPX5D

Qmax (G20) - 2H

3,06 м3/ч

Qmin (G20) - 2H

0,41 м3/ч

Qmax (G31) - 3P

2,25 кг/ч

Qmin (G31) - 3P

0,30 кг/ч

Сертификат ЕС 0085CL0214
