Подключение к зоновой системе

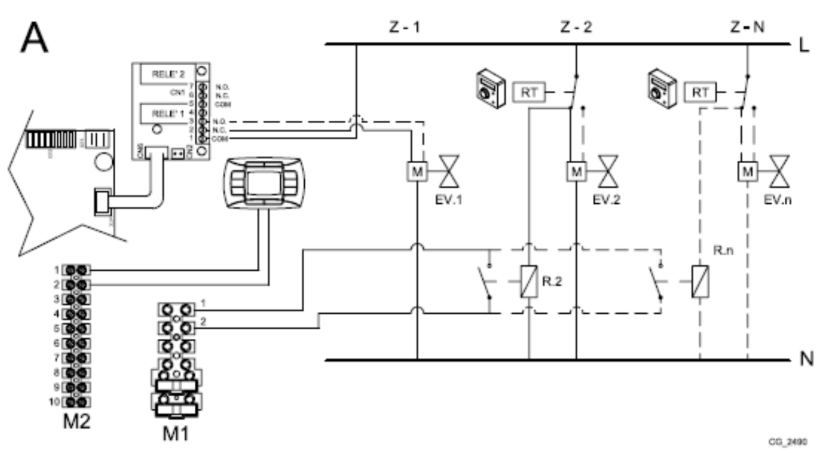

КЛЮЧ ДЛЯ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ (См. схему А в приложении РАЗДЕЛ F в конце настоящего руководства).
КЛЮЧ ДЛЯ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Z | Зона (1...No) | EV | Зоновый электроклапан |
R | Реле | RT | Комнатный термостат |
Данный котел может управлять зоновой системой отопления. Комнатный блок может использоваться для управления одной зоной, а обычный термостат – для управления остальными зонами.
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
- Подсоедините клапан/насос зоны 1 к клеммам 1-3 клеммной колодки реле в блоке управления котлом.
- Подсоедините комнатный термостат регулировки остальных зон к клеммам 1-2 клеммной колодки М1 (раздел ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА).
Проверьте параметр Р04=02. Задайте параметр Р10 (раздел НАСТРОЙКА ПАРАМЕТРОВ).
