Настройка параметров
Задайте параметры на панели блока управления котла. Для получения доступа обратитесь к разделу ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ.

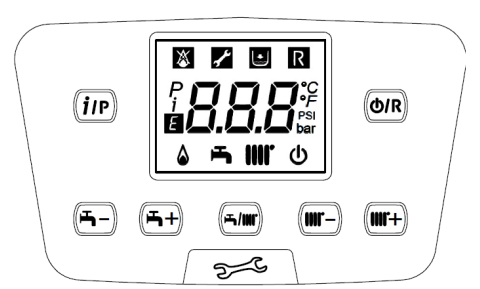

Панель котла
Описание КНОПОК
| Регулировка температуры ГВС ( для увеличения, - для уменьшения) |
| Регулировка температуры воды контура отопления ( для увеличения, - для уменьшения) |
| Информация о работе котла |
| Режим работы: ГВС - ГВС и Отопление - Только отопление |
| Выкл. – Перезагрузка – Выход из меню/функции |
Описание СИМВОЛОВ
| Выкл: отопление и ГВС отключены (активна только функция защиты от обледенения) |
| Работа горелки |
| Ошибка препятствующая розжигу горелки |
| Включен режим ГВС |
| Низкое давление в системе/котле |
| Включен режим отопления |
| Вызов сервисного центра |
| Меню программирования |
| Ошибка, перезагружаемая вручную (кнопка |
| Информационное меню котла |
| Ошибка |
| Задайте единицу измерения (SI/US) |
Для программирования параметров электронной панели котла выполните следующие действия:
- Нажмите одновременно клавиши
и удерживайте 6 секунд до того, как на дисплее появится программная строка Р01, чередующаяся с заданным значением;
- Для прокрутки списка параметров нажмите
;
- Нажмите
, выбранное значение начнет мигать, для изменения значения нажмите
;
- Для подтверждения значения нажмите
или нажмите
для выхода без сохранения.
Более подробные инструкции, касающиеся перечисленных в таблице параметров, поставляются в комплекте с соответствующим оборудованием.
Если устройство подключено к системе теплых полов, задайте параметр Р16=01
Описание параметров
P01 | Информация производителя |
P02 | Используемый газ 00 = метан – 01 = LPG |
P03 | Гидравлическая система 00 = устройство проточного типа 05 = устройство с внешним накопительным бойлером 08 = устройство, работающее только на отопление |
P04 | Программируемое реле 1 настройка (см. инструкции ОБСЛУЖИВАНИЕ) 00 = функция не привязана 01 = контакт реле закрыт при запросе комнатного термостата (230В) 02 = контакт реле закрыт при запросе блока удаленного управления (низкое напряжение) 03 = контакт заполнения системы 04 = несправен контакт сигнализации котла 05 = контакт вентилятора (кухонный вентилятор) 06-07 = не используется 08 = контакт с заданным временем включения внешнего насоса ГВС 09 = контакт с заданным временем включения внешнего цирк. насоса ГВС с программированием с блока удаленного управления 10 = контакт реле закрыт при активном запросе ГВС 11 - 12 – 13 = не используются |
P05 | Программируемое реле 2 настройки (см. инструкции ОБСЛУЖИВАНИЕ) Та же конфигурация что и реле 1-Р04 |
P06 | Конфигурация датчика наружной температуры |
P07..P09 | Информация производителя |
P10 | Задание уставки отопления OT/RT (Блок удаленного упр – Open Therm – Комнатный термостат 230 В~) 00 = требуемая температура это уставка блока удаленного управления 01 = не используется 02 = требуемая температура это уставка блока удаленного управления. Включение комнатного термостата, газовый котел работает. 03 = расчетная уставка зависит от источника запроса (панель управления котла или блок удаленного контроля): а) Панель управления котла (комнатный термостат): уставка задается нажатием клавиш б) Блок удаленного управления: уставка задается изменением параметра «CH SL» (см. главу ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ – ФУНКЦИИ УСТАНОВЩИКА) в) Одновременный запрос с Панели управления котла – Блока удаленного управления: удовлетворяется запрос с более высокой уставкой. |
P11..P12 | Информация производителя |
P13 | Максимальная производительность отопления (0-100%) |
P14 | Максимальная производительность ГВС (0-100%) |
P15 | Минимальная производительность отопления (0-100%) |
P16 | Максимальная уставка отопления (°C) 00 = 85°C, - 01 = 45°C |
P17 | Превышение времени работы насоса в режиме отопление (01- 240 мин.) |
P18 | Задержка перед очередным розжигом в режиме центр. отопление (00-10 мин.) – 00=10 сек. |
P19 | Информация производителя |
P20 | Превышение времени работы насоса в режиме ГВС (сек.) |
P21 | Функция защиты от легионеллы °C 00...54 = Откл. – 55...67 = Вкл. (задайте желаемую температуру) |
P22 | Информация производителя |
P23 | Максимальная уставка температуры ГВС |
P24 | Информация производителя |
P25 | Нет устройства защиты воды |
P26..P31 | Информация производителя |
P32..P41 | Диагностика (см. СЕРВИСНУЮ инструкцию) |
P67 | Настройка Open Therm (OT) (см. СЕРВИСНУЮ инструкцию) 00 = Plug & Play (Включай и работай) |
Настройка параметров котла модели 1.12
Модель котла | 1.12 |
P01 | 01 |
P02 | 00 |
P03 | 08 |
P04 | 02 |
P05 | 03 |
P06 | 00 |
P07..P09 | -- |
P10 | 00 |
P11..P12 | -- |
P13 | 100 |
P14 | 100 |
P15 | 00 |
P16 | 00 |
P17 | 03 |
P18 | 03 |
P19 | 07 |
P20 | 30 |
P21 | 00 |
P22 | 00 |
P23 | 60 |
P24 | 35 |
P25 | 00 |
P26..P31 | -- |
P32..P41 | -- |
P67 | 00 |
Настройка параметров котла модели 1.24
Модель котла | 1.24 |
P01 | 01 |
P02 | 00 |
P03 | 08 |
P04 | 02 |
P05 | 03 |
P06 | 00 |
P07..P09 | -- |
P10 | 00 |
P11..P12 | -- |
P13 | 100 |
P14 | 100 |
P15 | 00 |
P16 | 00 |
P17 | 03 |
P18 | 03 |
P19 | 07 |
P20 | 30 |
P21 | 00 |
P22 | 00 |
P23 | 60 |
P24 | 35 |
P25 | 00 |
P26..P31 | -- |
P32..P41 | -- |
P67 | 00 |
Настройка параметров котла модели 24
Модель котла | 24 |
P01 | 01 |
P02 | 00 |
P03 | 00 |
P04 | 02 |
P05 | 03 |
P06 | 00 |
P07..P09 | -- |
P10 | 00 |
P11..P12 | -- |
P13 | 80 |
P14 | 100 |
P15 | 00 |
P16 | 00 |
P17 | 03 |
P18 | 03 |
P19 | 07 |
P20 | 30 |
P21 | 00 |
P22 | 00 |
P23 | 60 |
P24 | 35 |
P25 | 00 |
P26..P31 | -- |
P32..P41 | -- |
P67 | 00 |
Настройка параметров котла модели 28
Модель котла | 28 |
P01 | 01 |
P02 | 00 |
P03 | 00 |
P04 | 02 |
P05 | 03 |
P06 | 00 |
P07..P09 | -- |
P10 | 00 |
P11..P12 | -- |
P13 | 86 |
P14 | 100 |
P15 | 00 |
P16 | 00 |
P17 | 03 |
P18 | 03 |
P19 | 07 |
P20 | 30 |
P21 | 00 |
P22 | 00 |
P23 | 60 |
P24 | 35 |
P25 | 00 |
P26..P31 | -- |
P32..P41 | -- |
P67 | 00 |
