721425503

ECO-5 COMPACT 24 (7214255)

153518121 - 154818350

7214255

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация

Открыть чертеж

-

ECO5 COMPACT 24 Котел газовый настенный, 24 кВт, двухконтурный, с открытой камерой сгорания

BAXI

8022945014753

27

30

730

400

298

830

490

390

Котлы водогрейные газовые

Неконденсационный

Встроенная

Настенный

Двухконтурный

Открытая камера сгорания

Естественная тяга

Да

Медь

Проточный

Вторичный пластинчатый теплообменник

Электророзжиг основной горелки

По току ионизации

24

9.3

26.3

10.6

2.78

2.04

91.2

89.3

6

0.5

35-60

13.7

9.8

2

8

0.15

120

5

13-20

80

230

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
31615370 Скачать COMBUST.CHAMBER FRONTAL PANELКрышка термоизоляционной панели передняя53.11Где купитьСкачать
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.04Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5.45Где купитьСкачать
55117460TRAVERSE SIDES CONNECTION-ATM-рейка крепежная верхняя4.07Где купитьСкачать
8065117880 Скачать CLIP d.10 - 10PCSПружина плоская d.10 (УПАКОВКА - 10 шт)5.12Где купить-
285213220 Скачать INSULATING PANELтермоизоляционная панель боковая24.82Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.15Где купитьСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя18.9Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.08Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)165.85Где купитьСкачать
2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе86.14Где купитьСкачать
325677660 Скачать PRIMARY EXCHANGER WITH CLIPSТеплообменник основной с клипсами280.41Где купитьСкачать
445680020 Скачать TRANSFORMATION KIT G31Инжекторы для сжиженного газа комплект 0,77 - 13 шт.30.69Где купитьСкачать
765686660 Скачать DHW PLATE EXCHANGER 10 PLATESТеплообменник ГВС пластинчатый вторичный на 10 пластин89.12Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
355693900 Скачать RECT.EXPANSION VESSEL 6lБак расширительный 6 л76.56Где купитьСкачать
275698630COMBUST. CHAMBER ASS. ECO4 ATMкрышка термоизоляционной панели55.72Где купитьСкачать
35698650 Скачать RIGHT PANEL ASSEMBLY ECO4 ATM.Панель правая в сборе25.96Где купитьСкачать
25698660 Скачать LEFT PANEL ASSEMBLY ECO4 ATM.Панель в сборе левая25.96Где купитьСкачать
435698690GAS RAMP 13HOLES/INJECT. d1,18Рампа подачи газа с инжекторами68.74Где купитьСкачать
705698720 Скачать PIPE PUMP/EXCHANGER ATMТрубка насоса/теплообменника23.98Где купитьСкачать
1365698740 СкачатьPIPE EXCH./H.INLET ECO4 ATMТрубка в сборе (циркуляционный насос/теплообменник)40.47Где купитьСкачать
8045698760 Скачать HYDRAULIC GROUP COMBIгидравлическая группа в сборе321.61Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака24.35Где купитьСкачать
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический23.11Где купить-
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.84Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
1359951610 Скачать LIMIT THERMOSTAT 105½CТермостат предохранительный 105 С38.58Где купитьСкачать
363710045300 Скачать O-RING d.17,86X2,62 - 10PCSУплотнение кольцевое d.17,96X2,62 (УПАКОВКА - 10 шт)4.88Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.182.3Где купитьСкачать
91710045500 Скачать DISCHARGE TAP CONNECTIONкран слива19.92Где купить-
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить-
675710046100 Скачать CLIP BRASS ADAPTORклипсы латунного штуцера3.05Где купить-
98710046300 Скачать BY-PASS CONNECTION ASSYТрубка бай-пасса в сборе15.47Где купить-
114710046400 Скачать O-RING d.15,54 X 2,62 - 10PCSУплотнение кольцевое 15,54X2,62 (УПАКОВКА - 10 шт)6.72Где купить-
90710046600 Скачать FILLING TAP ASSYкран заполнения0Где купить1639766947000Скачать
763710046700 Скачать CLIP FLAT d.12клипсы плоская d.122.3Где купить-
767710046900 Скачать PTP EXCHANGER FIXING SCREW - 10PCSвинт фиксирующий теплообменника ГВС (УПАКОВКА - 10 шт)6.4Где купить-
373710047100 Скачать CH FILTERФильтр8.04Где купить-
337710047300 Скачать 3WV MOTOR HEADмотор трехходового клапана139.6Где купитьСкачать
336710047400 Скачать CLIP - 3WV MOTOR HEADПружина фиксирующая2.3Где купить-
764710047500 Скачать CLIP U d.3 - 10PCSклипсы U-образная d.3 (УПАКОВКА - 10 шт)29.15Где купить-
122710047800 Скачать O-RING d.23,47 X 2,62 - 10PCSУплотнение кольцевое 23,47X2,62 (УПАКОВКА - 10 шт)9.72Где купить-
81710048100 Скачать DHW CARTRIDGEдатчик протока ГВС в сборе25.8Где купитьСкачать
113710048300 Скачать BY-PASS CARTRIDGEбай-пасс в сборе24.38Где купить-
801710048700 Скачать CLIP CH PRESSURE SWITCH - 10PCSклипсы датчика давления (УПАКОВКА - 10 шт)24.56Где купить-
128710048800 Скачать O-RING d.8,9 X 1,9 - 10PCSУплотнение кольцевое 8,9X1,9 (УПАКОВКА - 10 шт)2.72Где купить-
132710049100 Скачать O-RING d.11,91 X 2,62 OR 115 - 10PCSУплотнение кольцевая 11,91X2,62OR115(pz10) (УПАКОВКА - 10 шт)2.72Где купитьСкачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар24.98Где купитьСкачать
259710419300 Скачать BRAND BAXIмарка BAXI3.45Где купить-
999710501600 Скачать CABLE DHW SENSORПроводка электрическая датчика9.94Где купить-
781710539600 Скачать CLIP GAS PIPEСкоба патрубка газ. Клапана2.26Где купить-
208710635700 Скачать CONNECTING ELEMENT M/F G3/4Соединительный элемент M/F G3/45.36Где купить-
799710654100 СкачатьSPRING FIXING D.9mm - 10PCSПружина фиксирующая D.9 (УПАКОВКА - 10 шт)5.88Где купить-
151710654600 Скачать BOX COVERкожух электрической коробки15.41Где купить-
721710660300 СкачатьOR d.19,3X3,6 HNBR - 10PCSУплотнение кольцевое d.19,3X3,6 (УПАКОВКА - 10 шт)9.52Где купить-
140710660400 Скачать GAS VALVE VK4105M M-ORINGклапан газовый (VK4105M)161.62Где купитьСкачать
169710673600 Скачать MANOMETER D.28манометр D.2826.36Где купить-
528710702400 Скачать NTC SENSOR D18датчик температуры (NTC) (накладной d18)14.05Где купить-
693710783700 Скачать PRINTED CNTR. PANEL PROTECTIONнакладка защитная панели управления23.28Где купить-
999710794400 Скачать LOW POWER CABLE 7P ECO5Проводка электрическая низковольтная (Разъем платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату)13.73Где купить-
999710794500 Скачать 3 WAY VALVE CABLE ECO5высоковольтная проводка (разъем Х3 к трехходовому клапану)12.22Где купить-
174710830500 СкачатьKEYBOARD MAIN5/ECO5клавиши MAIN5/ECO510.34Где купить-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить-
624710976600 Скачать HALL SENSOR ASSYдатчик Холла43.32Где купить-
102711033600 Скачать HYDRAULIC GR. ECO4 INLETГидравлическая группа прямой подачи (в т.ч. Поз. №№ 340,128, 99,98, 336,114, 132, 131, 763, 92, 600)144.19Где купить-
80711033700 Скачать HYDRAULIC GR. ECO4 OUTLETГидравлическая группа обратной подачи (в т.ч. Поз. № 624)173.56Где купить-
511711230600 Скачать OR 17,13x2,62 - 10PCSУплотнение кольцевое 17,13X2,62 (УПАКОВКА - 10 шт)2.88Где купить-
152711454800CONTROL PANELКрышка декоративная панели управления13.6Где купить-
147711457300CONNECTION TRAVERSEсоединительная панель15.86Где купитьСкачать
170711457500CONTROL PANEL SUPPORTкрепление манометра3.91Где купитьСкачать
131721309400 Скачать NTC SENSOR NICKELдатчик температуры (NTC) (погружной)23.97Где купить-
137721345600GAS CONNECTING ELEMENTсоединительный элемент газового клапана11.17Где купить-
999721426300 СкачатьHIGH VOLTAGE WIRING 7Pвысоковольтная проводка с 7-полюсным коннектором24.29Где купить-
999721426400LOW TENSION WIRING 12Pнизковольтная проводка с 12-полюсным коннектором (от разъема платы X4 к модулятору газового клапана, аварийным термостатам, датчику NTC СО, реле мин. давления)27.65Где купить-
999721426500GAS VALVE WIRING ECO5 ATMпроводка газового клапана20.76Где купить-
59721426600 Скачать IGNITION CABLEкабель электрода зажигания9.5Где купить-
154721824700 Скачать PCB HON. ECO5/MAIN5электронная плата110.39Где купить1620766077600-

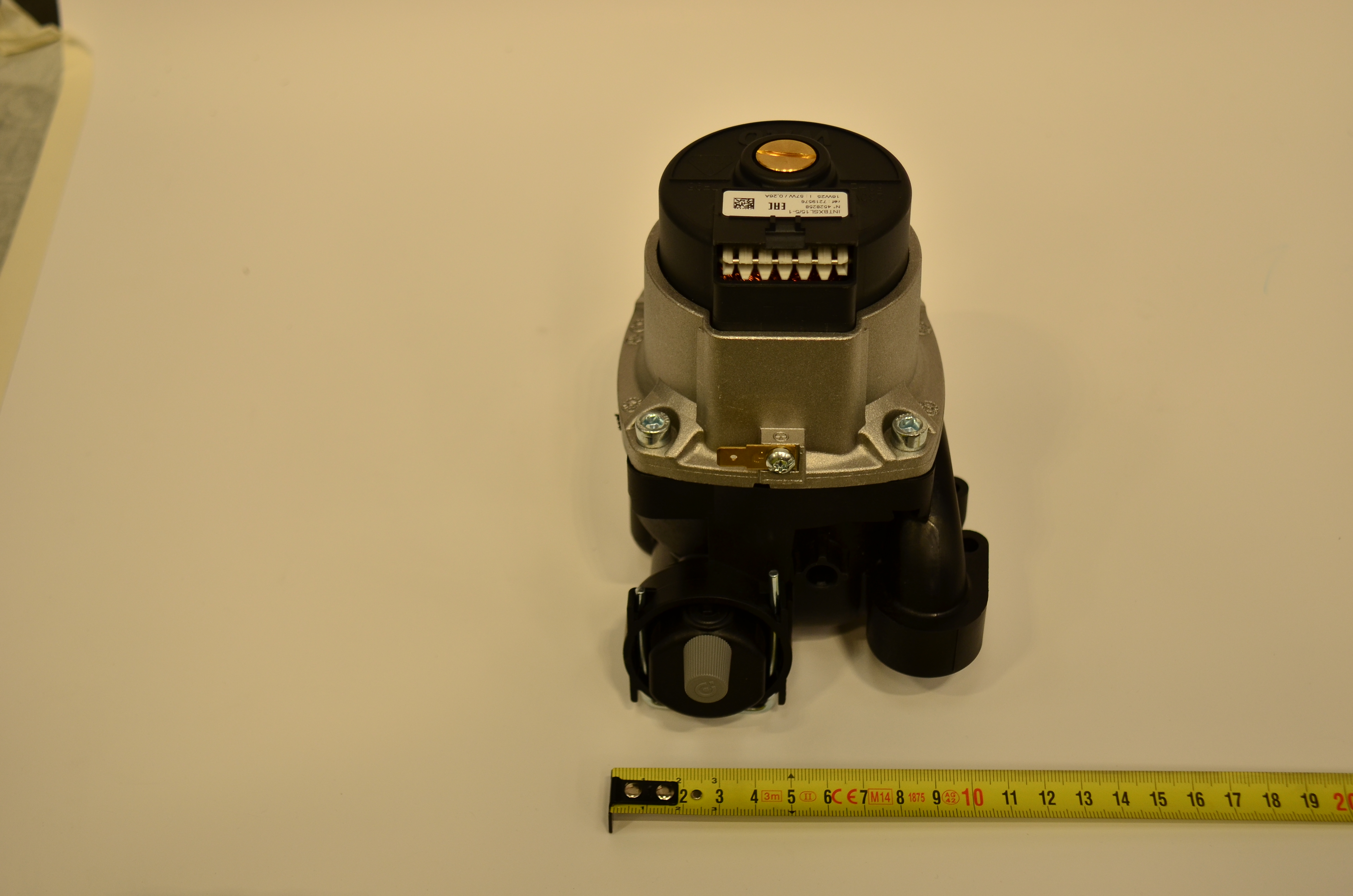

72721957600 Скачать PUMP 5M N/EНасос циркуляционный 5M211.46Где купить-
4722393800FRONTAL PANEL ECO5 COMPACT ATMПанель передняя в сборе55.1Где купить-
154766077600 Скачать PCB HON. ECO5/MAIN5Электронная плата ECO5/MAIN50Где купить16211638YES766487600-
154766487600 Скачать PCB ECO5/MAIN5Электронная плата ECO5/MAIN5135.69Где купить1639YES-
90766947000 СкачатьFILLING TAP ASSYкран заполнения15.77Где купить16401824YES768777500-
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
90768777500 СкачатьFILLING TAP ASSYКран заполнения с фильтром47.91Где купить1825YES-
340721384000 Скачать ON/OFF CH PRESSURE SWITCHпредохранительный прессостат системы отопления35.72Где купить-
120721403800 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана41.55Где купить-
