Поиск информации об изделии

Код изделия

710287104

Модель

LUNA DUO-TEC 40 (7102871)

Серийные номера (от – до)

141739005 - 152804152

Код для заказа

7102871

Актуальность

Модель снята с производства

Скачать документацию

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
BIM_модель_luna_duo-tec+_24_28_33_40.rfa
Сервисная инструкция для котлов DUO TEC (ENG_новая версия).pdf
Сервисная инструкция для котлов DUO TEC (RUS_старая версия).pdf
Подключение BAXI Connect+ к котлам серии Duo-tec.pdf

Интерактивный чертеж

Открыть чертеж

Комментарий тех. отдела BAXI

Дополнительные режимы

Позиция на чертеже	Артикул	Фото	Английское наименование	Русское наименование	Рекомендованная розничная цена, у.е.	Наличие на складах	Начиная с серийного номера	До серийного номера	Взаимозаменяемость	Код новой детали	Дополн. инфо
496	400020	Скачать	O-RING - 10PCS	уплотнение кольцевое резиновое (УПАКОВКА - 10 шт)	9.24	Где купить					Скачать
81	620340	Скачать	FILTER-TRASDUC GROUP -100078-	Датчик протока ГВС с фильтром	37.8	Где купить					Скачать
493	620880	Скачать	FILLING KNOB ASS.L=50-10.0318-	Ручка крана наполнения системы	2.43	Где купить					-
90	620890	Скачать	FILLING GR.WITH TURBINE 120074	кран наполнения системы в сборе	26	Где купить					Скачать
12	5108690	Скачать	PLATE BLANKING	заглушка отверстия всасывания воздуха	3.31	Где купить					Скачать
600	5112530	Скачать	SPRING - 10PCS	фиксатор пружинный - клипсы (УПАКОВКА - 10 шт)	4.96	Где купить					Скачать
280	5207730	Скачать	GASKET 14,2X18X1,5 - 10PCS	Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)	5	Где купить					Скачать
682	5211800	Скачать	FLAME INSPECTION	Стекло смотровое	2.84	Где купить					-
408	5212900		COMB.CHAMBER UPPER COVER	Крышка камеры сгорания передняя	0	Где купить		1418		711571000	-
21	5402050	Скачать	GASKET 6,1X11,5X1,5 WRC - 10PCS	Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)	3.24	Где купить					Скачать
132	5402830	Скачать	WASHER - SENSOR SEALING - 10PCS	Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)	3.8	Где купить					Скачать
511	5404600	Скачать	O.R. 17,86x2,62 - 10PCS	Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)	2.6	Где купить					Скачать
192	5404650	Скачать	SEALING WASHER G 3/4 - 10PCS	Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)	4.52	Где купить					Скачать
167	5405340	Скачать	FUSE HOLDER	держатель плавкого предохранителя	1.32	Где купить					Скачать
122	5405370	Скачать	O-RING - 10PCS	Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)	11.64	Где купить					Скачать
13	5407400	Скачать	SUCTION CAP GASKET - 10PCS	Уплотнение кольцевое (УПАКОВКА - 10 шт)	10.45	Где купить					Скачать
435	5407550	Скачать	WASHER DIA100 OUTER ADAPT SEAL	Уплотнение D=100	4.02	Где купить					-
601	5408560	Скачать	O-RING 8,73x1,78 - 10PCS	Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)	2.04	Где купить					Скачать
11	5409010	Скачать	GASKET ADAPTOR	Уплотнение фланца	1.66	Где купить					-
10	5409020	Скачать	FLUE ADAPTOR HE 60/100	Фланец дымоотводного устройства	11.37	Где купить					-
49	5409280	Скачать	TAP ADAPTOR	колпачок фланца дымохода	1.55	Где купить					-
428	5409290	Скачать	GASKET	Уплотнение	1.58	Где купить					Скачать

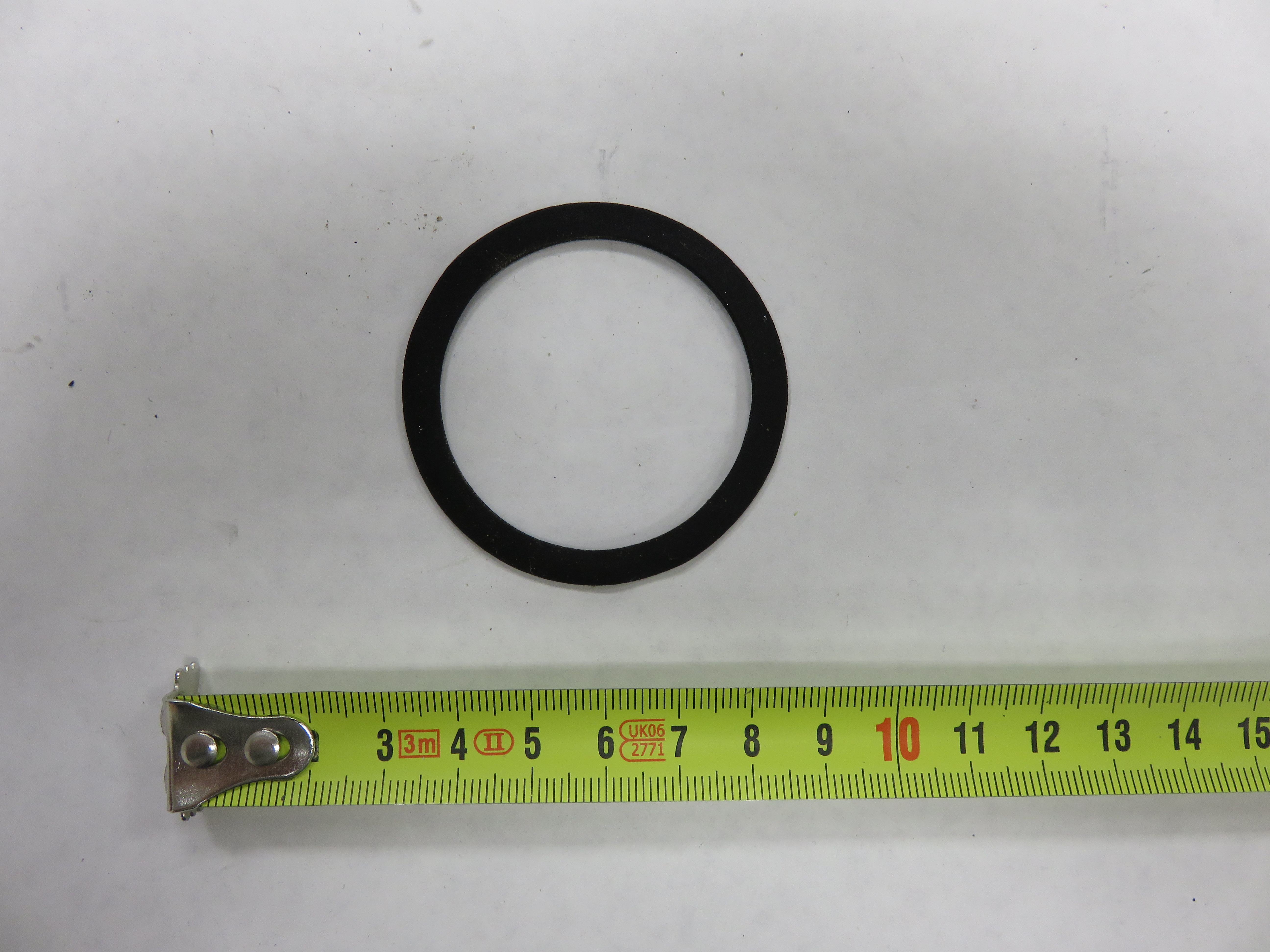

432	5410420	Скачать	WASHER DIA 60 OUTLET BEND	Шайба	2.61	Где купить					-
746	5410900	Скачать	VENTURI GASKET	Уплотнение вентилятора	3.89	Где купить					Скачать
708	5410970	Скачать	GASKET WITH DOUBLE LIP	Уплотнение D=60	3.14	Где купить					-
419	5411000	Скачать	COMB.CHAMBER GASKET	Уплотнение камеры сгорания	7.46	Где купить					-
30	5411020	Скачать	INSULATION PANEL	Термоизоляционная панель передняя	18.4	Где купить					Скачать
710	5411030	Скачать	GASKET D80	Уплотнение D=80	3.32	Где купить					Скачать
791	5411840	Скачать	O-RING 40,95x2,62-EPDM- - 10PCS	Уплотнение кольцевое 40,95x2,62-EPDM (УПАКОВКА - 10 шт)	10	Где купить					-
409	5413530	Скачать	GASKET BURNER	Уплотнение горелки	1.99	Где купить		1418		721543100	-
91	5652030	Скачать	DRAINING TAP	Кран сливной	20.24	Где купить					Скачать
32	5671960	Скачать	HEAT EXCHANGER	Теплообменник основной BASIC 6E	1316.68	Где купить					-
337	5694580	Скачать	3 WAY VALVE MOTOR	мотор трехходового клапана	55.48	Где купить					Скачать
336	8380680	Скачать	CLIP-RETAINING - 10PCS	Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)	5.4	Где купить					Скачать
99	8380850	Скачать	FIXING CLIP - 10PCS	Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)	4.64	Где купить					Скачать
34	8380860	Скачать	FIXING CLIP	Клипсы крепежные теплообменника	2.86	Где купить					-
999	8414540	Скачать	CABLE	Перемычка комнатного термостата	1.41	Где купить					Скачать
999	8414620	Скачать	CABLE	Проводка электрическая кабель питания	7.84	Где купить					-
166	8421590	Скачать	TERMINAL BLOCK	блок клеммной коробки	9	Где купить					Скачать
709	8423160		TERMINAL BLOCK	крепление плавкого предохранителя	2.39	Где купить					-
242	8435270	Скачать	NTC SENSOR	датчик температуры отходящих газов (NTC)	43.64	Где купить					Скачать
624	8435380	Скачать	FLOW RILEVATOR	датчик Холла в сборе	28.77	Где купить					Скачать
131	8435400	Скачать	NTC SENSOR	Датчик температуры NTC (погружной)	24.03	Где купить					Скачать
168	9950580	Скачать	FUSE	Предохранитель плавкий (2 А- 250 В)	1.87	Где купить					Скачать
135	9950760	Скачать	THERMOSTAT - LIMIT	Термостат предохранительный 105 С	26.04	Где купить					Скачать
210	9950830		GAS TAP	кран газовый	22.33	Где купить					Скачать
781	710011400	Скачать	CLIP FIX GAS PIPE	клипсы фиксирующая газового патрубка	2.16	Где купить					-

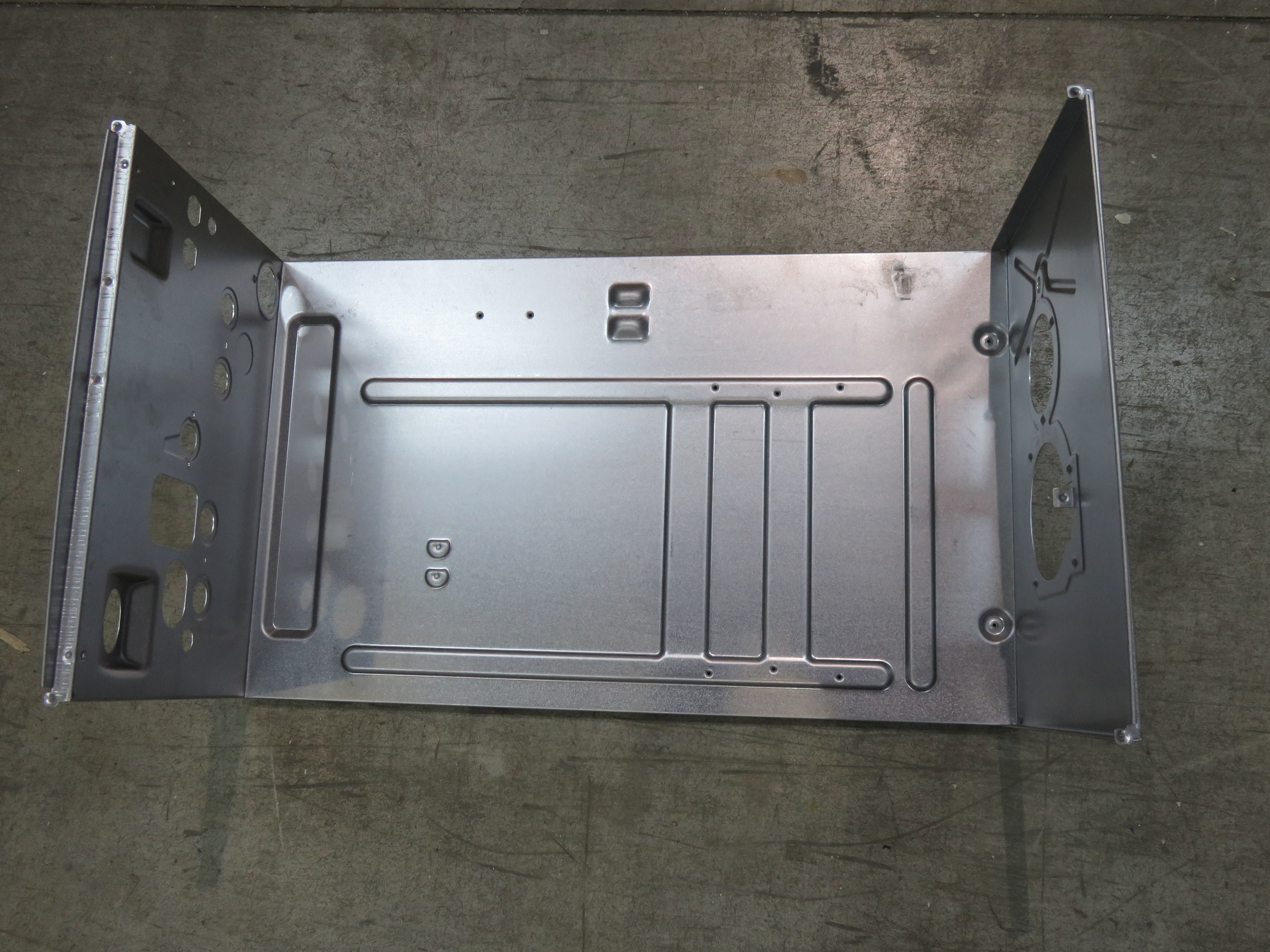

780	710014800		UPPER SUPPORT	планка монтажная	9.22	Где купить					-
415	710016700	Скачать	SIPHON BODY	корпус сифона	8.04	Где купить					-
153	710018200	Скачать	TERMINAL BLOCK COVER	крышка	1.76	Где купить					-
151	710018500		CONTROL PANEL COVER	кожух электрической коробки	7.96	Где купить					-
35	710022400	Скачать	EXPANSION VESSEL 10L	бак расширительный 10л	112.85	Где купить					-
783	710039500	Скачать	HYDRAULIC GROUP GASKET - 10PCS	Уплотнение гидрогруппы (УПАКОВКА - 10 шт)	3.24	Где купить					-
711	710039600	Скачать	SIPHON GASKET - 10PCS	Уплотнение сифона (УПАКОВКА - 10 шт)	12.91	Где купить					-
425	710042400	Скачать	VENTURI GASKET - 10PCS	Уплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт)	8.84	Где купить					-

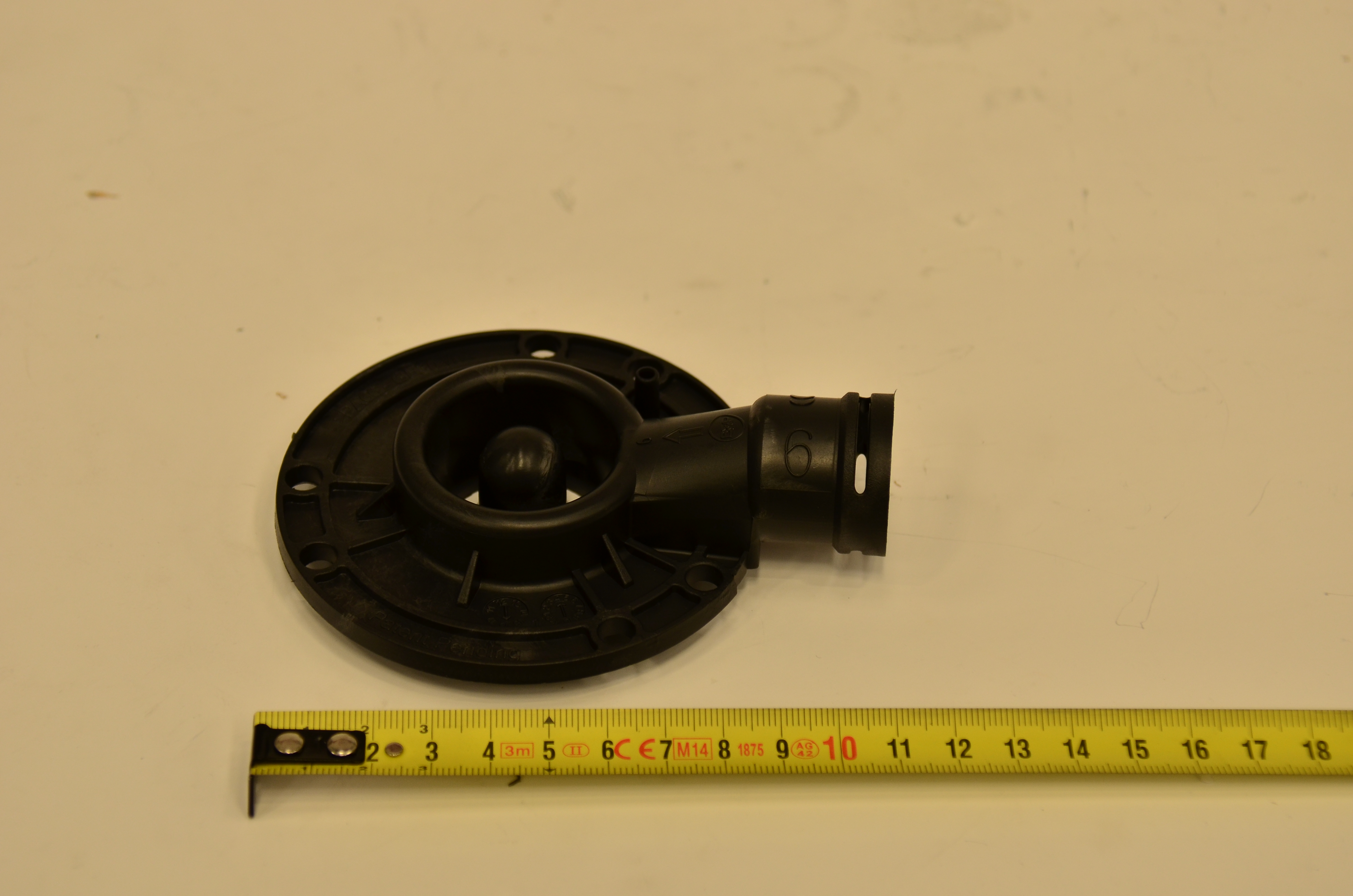

678	710051400	Скачать	AIR-GAS CONVEYOR ASS.LUNA4	Камера газосмесительная	32.67	Где купить					-
785	710061400	Скачать	O RING GAS PIPE 18 X 3 NBR - 10PCS	Уплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт)	3.08	Где купить					-

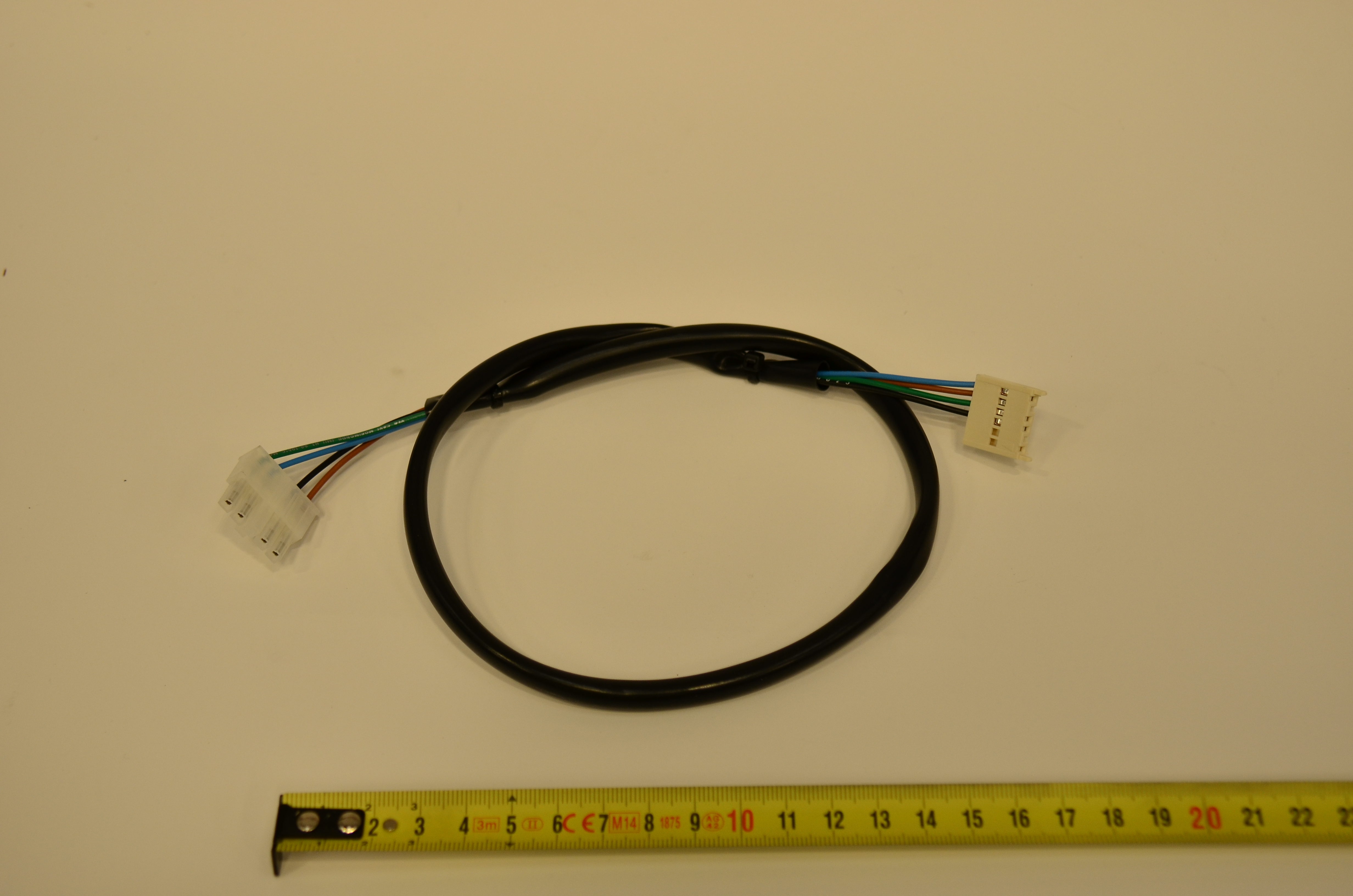

999	710062300	Скачать	CABLE PWM FAN	кабель ШИМ вентилятора	7.84	Где купить					-
673	710066000		CONDENSY PIPE/SYPHON L=680mm	Патрубок соединительный сифона L=680	5.93	Где купить					-
445	710066100		PIPE EXCHANGER/SIPHON	Патрубок теплообменник/сифон	18.15	Где купить					-
3	710066200	Скачать	RIGHT PANEL ASSEMBLY	Панель правая в сборе	52.45	Где купить					-
2	710066300	Скачать	LEFT PANEL ASSEMBLY	Панель в сборе левая	52.45	Где купить					-
139	710070700	Скачать	GAS FLEXIBLE PIPE 6 E	Патрубок гибкий газовый 6Е	30.73	Где купить					-
999	710071700	Скачать	CABLE NTC FLUE	кабель датчика NTC системы контроля тяги	6.11	Где купить					-
999	710079700	Скачать	CABLE NTC ADDED	кабель дополнительного датчика NTC	5.24	Где купить					-
285	710083600	Скачать	COVER CLIP-IN	крышка клеммной колодки	1.25	Где купить					-
140	710089600	Скачать	GAS VALVE SGV100	клапан газовый BP SGV100	150	Где купить					-
152	710092100		PANEL PLATE/DISPLAY ASSEMBLY	Крышка декоративная панели управления	25.22	Где купить					-
999	710103100	Скачать	CABLE GROUND FRAME	кабель заземления корпуса	0.45	Где купить					-
340	710109100	Скачать	PRESSURE SENSOR	датчик давления	38.89	Где купить					-
92	710109400	Скачать	HYDRAULIC SAFETY VALVE 3 BAR	Клапан предохранительный 3 бар	20.93	Где купить					-
790	710117900	Скачать	TERMINAL BLOCK 10 PIN PA35	колодка клеммная (10 клемм) PA35	3.2	Где купить					-
784	710123900	Скачать	REDUCTION FLUE SUPPORT	Скоба крепления дымохода	2.34	Где купить					-
59	710126200	Скачать	CABLE IGNITION ELECTRODE	кабель электрода зажигания	15.28	Где купить					-
174	710126300	Скачать	7 PUSH BOTTON PANEL	Клавиши 7 шт.	6.31	Где купить					-
999	710126600	Скачать	CABLE EXTERNAL SENSOR BOILER	кабель внешнего датчика	4.18	Где купить					-
999	710126700	Скачать	CABLE TERM.BLOCK ROOM THERMOST	кабель комнатного термостата	5.32	Где купить					-
999	710126800	Скачать	CABLE SAFETY THERMOSTAT	кабель термостата перегрева	4.18	Где купить					-
999	710127000	Скачать	CABLE POWER SUPPLY PCB	кабель питания платы BP	6.05	Где купить					-
679	710127100	Скачать	CABLE GROUND FOR ELECTRODE	кабель заземления для электродов	2.55	Где купить					-
382	710127500	Скачать	CABLE DETECTION ELECTRODE	кабель электрода контроля пламени	12.88	Где купить					-
200	710129200		BOILER CONNECTION SET	комплект соединений/креплений	0	Где купить					-
787	710156200	Скачать	SEAL FILLING TAP - 10PCS	Уплотнение крана заполнения (УПАКОВКА - 10 шт)	17.08	Где купить					-
786	710156600	Скачать	SAFETY VALVE SEAL - 10PCS	Уплотнение сбросного клапан (УПАКОВКА - 10 шт)	9.8	Где купить					-

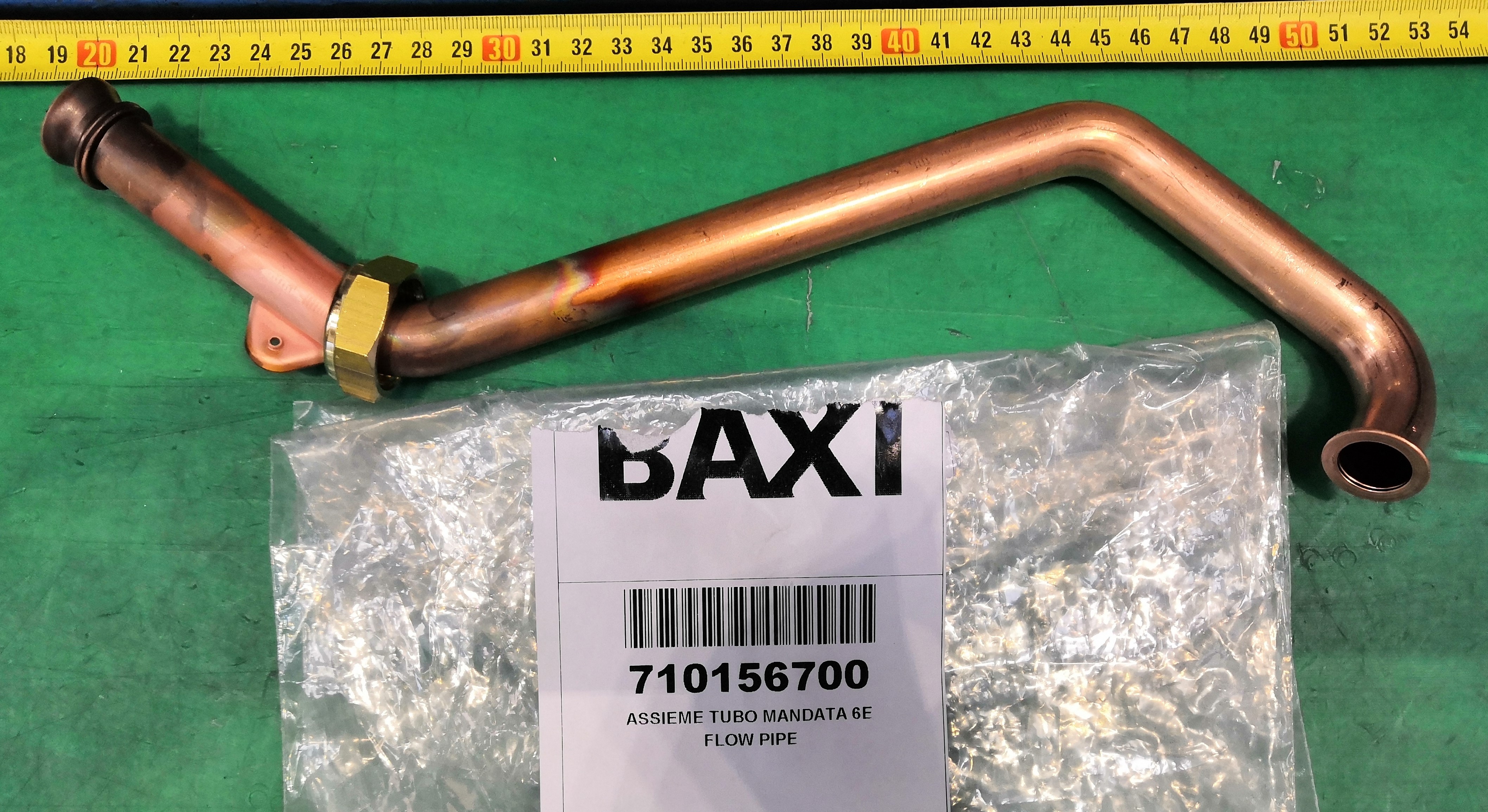

136	710156700	Скачать	FLOW PIPE	Трубка теплообменник/трехходовой клапан	21.72	Где купить					-
70	710156800	Скачать	PIPE PUMP - EXCHANGER	Трубка возврата (от насоса к теплообменнику)	27.1	Где купить					-
36	710157400		EXPANSION VASSEL PIPE	Трубка расширительного бака	14.76	Где купить					-
72	710158800	Скачать	PUMP UPRO 15-60 L4 2S	Насос циркуляционный UPRO 15-60 L4 2S GRUNDFOS	230.98	Где купить					-
788	710176000	Скачать	COMBUSTION CHAMBER GASKET C - 10PCS	Уплотнение (УПАКОВКА - 10 шт)	3.44	Где купить					-
411	710185200	Скачать	FLAME SENSING ELEC.GASKET	Уплотнение датчика пламени	1.1	Где купить					-
681	710185300	Скачать	IGNITION ELECTRODE GASKET	Уплотнение электрода розжига	2.02	Где купить					Скачать
792	710189600		PLASTIC PLUG FASTPOIN.4816EA00	Уплотнение пластиковое	4.44	Где купить					-
999	710190300	Скачать	WIRING HARNESS 3WAY VALVE/PUMP	Проводка электрическая трехходового клапана/насоса	31.39	Где купить					-
4	710194800	Скачать	FRONTAL PANEL ASSEMBLY	Панель передняя в сборе	65.37	Где купить					-
63	710220000	Скачать	IGNITION ELECTRODE	Электрод розжига	20.88	Где купить					Скачать
490	710227300	Скачать	SANITARY TAP G1/2	кран ГВС G1/2	20.34	Где купить					-
48	710282300		CONDENSING WATER TRAY 80/60 IT	поддон для сбора конденсата	6.63	Где купить					-
29	710283700	Скачать	DEFLECTOR INSULATION SPARE	термоизоляционная панель задняя	49.37	Где купить					Скачать
999	710382300	Скачать	CABLE REMOTE CONTROL	кабель ПДУ	3.48	Где купить					-
259	710419300	Скачать	BRAND BAXI	марка BAXI	3.45	Где купить					-
65	710424200	Скачать	FLAME SENSOR	Электрод контроля пламени BP	20.16	Где купить					-
528	710439300	Скачать	SENSOR TODS	Датчик температуры NTC накладной	19.92	Где купить					-
41	710448100	Скачать	BURNER PX968a	горелка (WORGAS PX968a)	0	Где купить		1418		711570600	-
18	710458100	Скачать	MIXER PL 30 C150010	Газовоздушный смеситель (устройство Вентури) BP C1500007	22.56	Где купить					-
134	710458500	Скачать	GAS NOZZLE D.5,8	инжектор газовый BP d.5,8	5.23	Где купить					-
27	710465700	Скачать	STANDARD COMBUST.CHAMBER	элемент камеры сгорания (панель задняя )	41.12	Где купить					-
73	710493600	Скачать	AIR VENT PUMP LUNA4	воздухоотводчик автоматический	34.4	Где купить					-
999	710512100	Скачать	WIRING HARNESS GAS VALVE	Проводка электрическая газового клапана BP	9.41	Где купить					-
999	710514400	Скачать	WIRING HARNESS LOW VOLTAGE	Проводка электрическая низковольтная	16.61	Где купить					-
417	710522300		PLUG SIPHON	заглушка сифона	1.6	Где купить					-
169	710554900	Скачать	MANOMETER	манометр	19.53	Где купить					-
22	710692300	Скачать	FAN NRG118	вентилятор NRG118	0	Где купить		1717		768062100	-
154	710731400	Скачать	PCB BP HAGC03 C/ISTRUZ.	Электронная плата	0	Где купить		1519		722233100	-
805	710731500	Скачать	EASY SERVICE KEY	Ключ-конфигуратор	63.26	Где купить					-
33	710963000	Скачать	O-RING 21,5X3 EP70 TFL - 10PCS	Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)	3	Где купить					-
234	711103700		FILLING PIPE ASSEMBLY LUNA3/L4	трубка заполнения	38.41	Где купить					-
120	711356900	Скачать	3 WAY VALVE CARTRIDGE	Картридж трехходового клапана	76.43	Где купить		1909			-
41	711570600	Скачать	BURNER/FLANGE 6E ASS.	горелка в сборе	103.42	Где купить	1419		YES		-
408	711571000	Скачать	COMB.CHAMBER UPPER COVER	передняя крышка камеры сгорания	68.27	Где купить	1419		YES		-
102	711605800	Скачать	3 WAY VALVE ASS.	3-ходовой клапан/группа подачи	128.29	Где купить					-
80	711607200	Скачать	HYDR.INLET GR.WITHOUT BYPASS	гидравлический узел	133.85	Где купить					-
76	711613200	Скачать	DHW PLATE EXCHANGER 20 PLATES	Теплообменник ГВС пластинчатый вторичный на 20 пластин	209.43	Где купить					-
77	711613500	Скачать	DHW PLATE EXCHANGER OR - 10PCS	Уплотнение вторичного теплообменника (УПАКОВКА - 10 шт)	5.48	Где купить					-
809	711615000	Скачать	SPRING - 10PCS	Пружина (УПАКОВКА - 10 шт)	9.16	Где купить					-
87	711652200		PUMP CONNECTING ELEMENT/OR	соединительный элемент циркуляционного насоса	5.3	Где купить					-
808	721311400	Скачать	O-RING 18X2 - 10PCS	Уплотнение кольцевое 18X2 (УПАКОВКА - 10 шт)	5.44	Где купить					-
409	721543100	Скачать	BURNER GASKET ASS.	Уплотнение горелки	5.39	Где купить	1419		YES		-
154	722233100	Скачать	PCB BP HAGC03 BX01	Электронная плата	0	Где купить	1520	1727	YES	767905600	-
154	767905600	Скачать	GR.SC.BP HAGC03-BX01+IST.BAXI	Электронная плата	0	Где купить	1728		YES		-
22	768062100	Скачать	FAN NRG118	вентилятор NRG118	303.16	Где купить	1718		YES		-
120	7726370	Скачать	3 WAY VALVE CARTRIDGE BAXI	Картридж трехходового клапана	108.21	Где купить	1910		YES		-
