CSB436243683

ECO 240 Fi (CSB43624368)

B55162646 - B74770092

CSB43624368

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.24Где купитьСкачать
15600530 Скачать JOINT ASSEMBLYкольцо зажимное4.52Где купитьСкачать
493605660 Скачать FILLING KNOB ASSEMBLYРучка наполнения системы3.28Где купитьСкачать
43605850MANIFOLD-BURNER 80Рампа подачи газа с инжекторами68.7Где купить-
43605990GAS RAMP/INJECT.(LPG D.0,77)Рампа подачи газа с инжекторами68.7Где купить-
81607240 Скачать FILTER AND VENTURI ASSEMBLYФильтр и устройство Вентури в сборе30.92Где купитьСкачать
102607250 СкачатьVALVE - 3 WAY ASSEMBLYклапан 3-ходовой /гидравлич. переключатель в сборе247.35Где купитьСкачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический17.68Где купитьСкачать
362607470 Скачать CABLE - SELECTOR SWITCH/PUMPмикропереключатель с держателем и проводкой в сборе23.53Где купитьСкачать
44608430 Скачать TRANSFORM. KIT N.G. (15x1,28)Инжекторы для природного газа комплект30.69Где купитьСкачать
44608450 Скачать TRANSFORM.KIT LPG(15x 0,77)Инжекторы для сжиженного газа комплект(15x 0,77)30.69Где купитьСкачать
23618470 Скачать ASS.PRESSOSTATO 1,2MBAR-VITIПневмореле0Где купитьB441C120628640Скачать
23628640 Скачать PRESS.SWITCH ASSEMBLY 1.2mbarПневмореле142.19Где купитьC121YESСкачать
87631680 Скачать PUMP CONNECTING ELEMENT/ORСоединительный элемент насоса9.88Где купить1302YES-
405103360 Скачать SURROUND - VIEWING WINDOWРамка крепления стекла5.08Где купитьСкачать
995108130 СкачатьCLIP FIXING - BYPASSКлипсы крепежные трубки бай-пасса2.48Где купитьСкачать
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
95108700 Скачать RESTRICTOR-AIR INTAKEОграничитель забора воздуха4.38Где купитьСкачать
65109640 СкачатьBRACKET-LOWER SUPPORTСкоба крепежная нижняя7.67Где купитьСкачать
55110290 СкачатьBRACKET-UPPER SUPPORTПланка соединительная боковых панелей11.61Где купитьСкачать
845111180 СкачатьFILTERФильтр4.44Где купить-
315111840 СкачатьPANEL-COMBUSTION CHAMBER 80Крышка термоизоляционной панели передняя21.99Где купить-
5185112040PIN - HINGED FACIA PANELОсь L150 мм2.48Где купить-
5205112050 СкачатьAIR DEFLECTORРегулятор подачи воздуха5.51Где купитьСкачать
345112510 Скачать CLIP - HEAT EXCHANGER - FIXING - 10PCSКлипсы крепежные теплообменника (УПАКОВКА - 10 шт)5.64Где купитьСкачать
45114530PANN.FRONT.ECO 3øESTETICAПанель передняя в сборе0Где купить5116350-
395203930 Скачать VIEWING WINDOWСтекло смотровое6.05Где купитьСкачать
105207060 СкачатьFLUE ADAPTORАдаптер системы удаления продуктов сгорания22.3Где купить-
495207070 СкачатьFLUE SAMPLE PLUGколпачок фланца дымохода2.7Где купить-
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5Где купитьСкачать
1095207810 Скачать GASKET 10 X 14 X 1.5Уплотнение 10х14х1,50.8Где купитьСкачать
1295207860 Скачать PIN GUIDEВтулка направляющая2.28Где купитьСкачать
3645209600PLUG G1/8заглушка G1/83.19Где купить-
285210250 СкачатьPANNELLO ISOLANTE LATERALEтермоизоляционная панель боковая0Где купитьB5015213160-
295210260 Скачать PANNELLO ISOLANTE POSTER.20термоизоляционная панель задняя0Где купитьB5015213290-
1395210630 Скачать CONNECTOR - GAS VALVE INLETПатрубок на входе газового клапана12.57Где купитьСкачать
5165210670STUD-FRONT PANELстержень0.74Где купитьСкачать
1375210700 Скачать ELBOW - GAS FLOW OUTLETсоединительный элемент (клапан газовый/рампа)4.57Где купить-
875210710RACCORDO POMPAТрубка возврата из системы отопления0Где купить1301631680Скачать
305210750 СкачатьPANNELLO ISOL.FRONT.SP7,5Термоизоляционная панель передняя0Где купитьB5015213340-
175211090 Скачать BEND - FAN OUTLETУстройство вытяжки14.05Где купитьСкачать
285213160 Скачать INSULATION SIDE PANEL - 80термоизоляционная панель боковая14.7Где купитьB502YESСкачать
295213290 Скачать INSULATION - REAR PANELтермоизоляционная панель задняя18.02Где купитьB502YESСкачать
305213340 Скачать INSULATING PANELТермоизоляционная панель передняя31.46Где купитьB502YESСкачать
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.83Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
1145403820 Скачать O-RING 26,64X2,62 - 10PCSУплотнение кольцевое 26,64х2,62 (УПАКОВКА - 10 шт)2.88Где купитьСкачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.08Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.83Где купитьСкачать
1905404970 Скачать WASHER - SEALING G3/8 - 10PCSУплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
1125405320 Скачать DIAPHRAGM PRESSOSTATмембрана6.63Где купитьСкачать
1275405330 Скачать DIAPHRAGM DHW PRESSOSTATмембрана гидравлического переключателя5.83Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.32Где купитьСкачать
855405350 Скачать O-RING - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)12.8Где купитьСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.64Где купитьСкачать
1285405400 Скачать O-RING - 10PCSУплотнение кольцевое 2,6х1,9 (УПАКОВКА - 10 шт)5.6Где купитьСкачать
2845405990 Скачать DRIVE PINстержень потенциометра0.88Где купитьСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.72Где купитьСкачать
1005406630 Скачать ANELLO OR 13,94X2,62 EPDMУплотнение кольцевое 13,94х2,620Где купить1321711296900Скачать
185407050 Скачать PRESSURE SENSING VENTURIУстройство Вентури12.38Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
1515407650 СкачатьELECTRICAL BOX COVERкожух электрической коробки18.54Где купить-
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки4.19Где купить-
1705407750 СкачатьPRESSURE GAUGE SUPPORTкрепление манометра2.02Где купить-
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.75Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
5175407840 Скачать CLIP-PLASTICкрепежный элемент трубы1.45Где купить-
115407890 Скачать GASKET ADAPTORУплотнение адаптера системы удаления продуктов сгорания4.52Где купитьСкачать
245407930TUBO PRESA COMPENS. L=150Трубка компенсационная силиконовая0Где купитьB9235414320-
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.63Где купитьСкачать
3635410020 Скачать O-RING 13,6X2,7 - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)13.56Где купитьСкачать
1745410530 Скачать KNOB SELECTOR SWITCHРучка6.05Где купитьСкачать
5195410540GEMMA SEGNAL.ECO IIIøEST.Стекло индикатора неоновое0Где купить-
245414320 СкачатьPIPE-VALVE COMPENS.4,5x8 L=170Трубка компенсации4.94Где купитьB924YESСкачать
425604090 Скачать BURNER ELEMENTэлемент горелки8.15Где купить-
355625560 СкачатьVASO ESPANS.CIRC.8L-ZILMET-Бак расширительный 8 л0Где купитьC0145625570-
355625570 Скачать VESSEL EXPANSION - 8LБак расширительный 8 л98Где купитьC015YESСкачать

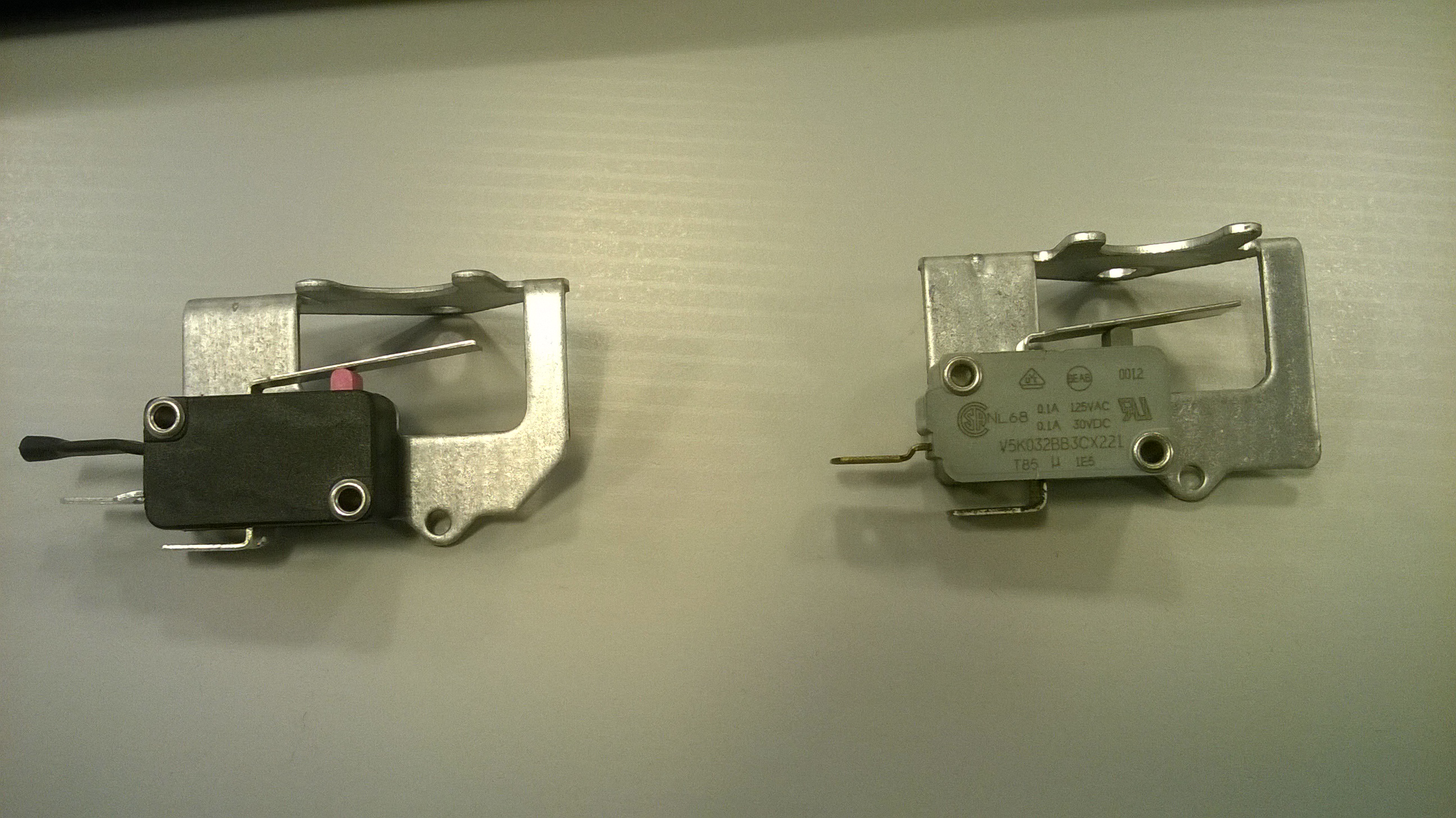

1305625770 СкачатьMICROSWITCH ASSEMBLYмикропереключатель в сборе11.86Где купитьСкачать
235629560 Скачать PRES.FUMI-C6065F1100 2-1,2mbarПневмореле0Где купитьB037B440YES618470-
1035629950 СкачатьPRESSURE DIFFERENTIAL ASSEMBLYГидравлический переключатель трехходового клапана126.97Где купитьСкачать
825630170 Скачать HYDRAULIC VENTURI ASSEMBLYУстройство Вентури в сборе14.64Где купитьСкачать
905630180 СкачатьFILLING GROUPкран наполнения системы в сборе19.38Где купитьСкачать
1135630190 СкачатьBY-PASS ASSEMBLYбай-пасс в сборе37.8Где купитьСкачать
1115630240 СкачатьPRESSOSTAT PLATE ASSEMBLYТарелочка гидравлического переключателя в сборе6.68Где купитьСкачать
1075630250 Скачать PIN GUIDE ASSEMBLYУплотнение штока в сборе10.24Где купитьСкачать
1255630260 Скачать PINСтержень рабочий микропереключателя9Где купитьСкачать
1265630270 Скачать PLATEтарелочка гидравлического переключателя в сборе14.09Где купитьСкачать
325632470 Скачать HEAT EXCHANGER - PRIMARY 80Теплообменник основной273.54Где купитьСкачать
625643090ADAPTOR - PRESSURE PIPEштуцер компенсационной трубки10.55Где купить-
1155645660 СкачатьDIFFERENTIAL PRESSOSTATПрессостат дифференциальный12.16Где купить-
1195646170 СкачатьHEATING PADDLE ASS.тарелочка системы отопления в сборе9.04Где купитьСкачать
1175646180 Скачать DHW PADDLE ASS.тарелочка системы ГВС в сборе9.04Где купитьСкачать
1205646190 СкачатьDHW PADDLE GROUPзаглушка гидравлической системы46.71Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
15653140 СкачатьREAR SUPPORT-OUTERCASEПанель боковая задняя21.01Где купить-
1475653160PANEL - HYDRAULICS MOUNTINGсоединительная панель31.03Где купитьB723-
255653170 СкачатьHOOD ASSEMBLY - 80колпак вытяжки в сборе65.47Где купитьСкачать
1365653240 СкачатьPIPE - FLOW - 80Трубка теплообменник/трехходовой клапан18.06Где купитьСкачать
705653250ASS.TUBO POMPA-SCAMB.Трубка соединительная в сборе0Где купитьB7185688840-
985653260 СкачатьBY PASS PIPE ASSEMBLYТрубка бай-пасса в сборе47.45Где купить-
975653270 СкачатьPIPE - NEGATIVE PRESSUREТрубка отрицательного сигнала гидравлич. переключателя12.57Где купитьСкачать
965653280 СкачатьPIPE - POSITIVE PRESSUREТрубка положительного сигнала гидравлич. переключателя20.48Где купитьСкачать
365653290 Скачать PIPE - EXPANSION VESSELТрубка расширительного бака8.88Где купитьСкачать
415653310BURNER ASSEMBLY (12 ELEMENTS)горелка в сборе111.34Где купитьСкачать
805653550 СкачатьHYDRAULIC INLET GROUPгидравлический узел подачи226.11Где купитьСкачать
1015653590 Скачать HYDRAULIC OUTLET ASSEMBLYклапан 3-ходовой /гидравлич. переключатель/датчик в сборе332.04Где купитьСкачать
35653620ASS.FIANCO DX H-763Панель правая в сборе0Где купить5681380-
25653630ASS.FIANCO SX H-763Панель в сборе левая0Где купитьB8075681390-
765653650 Скачать SCAMB.10 PIASTRE-ALFA LAVAL-теплообменник вторичный пластинчатый0Где купитьB6495686660-
375653710PANEL COMBUSTION BOX FRONT 80Панель передняя камеры сгорания в сборе80.39Где купитьB734YESСкачать
275653780ASS.CAMERA COM.STAGNA 24Kwэлемент камеры сгорания0Где купить618840-
1045653840 СкачатьDHW OUTLET CONNECTIONПатрубок выхода воды ГВС из вторичного теплообменника62.33Где купить-
225653850 Скачать FAN - 80вентилятор108.94Где купитьСкачать
9995654000 Скачать CABLE-TEMP/PRESSURE STATSПроводка электрическая датчик темпер./микроперекл./термостат перегрева13.61Где купить-
725655200 Скачать PUMP UP 15.50 AOНасос циркуляционный UP 15.50211.3Где купитьСкачать
375656490ASS.FRONTALE C.S. BAXIизоляционная панель0Где купитьB7335653710-
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
1405665220 Скачать GAS VALVEклапан газовый (HONEYWELL VK4105M 5108)174Где купитьСкачать
2905665600 Скачать ASS.MODUL.VK4105M-V7335A5003-модулятор в сборе VK4105M0Где купитьСкачать

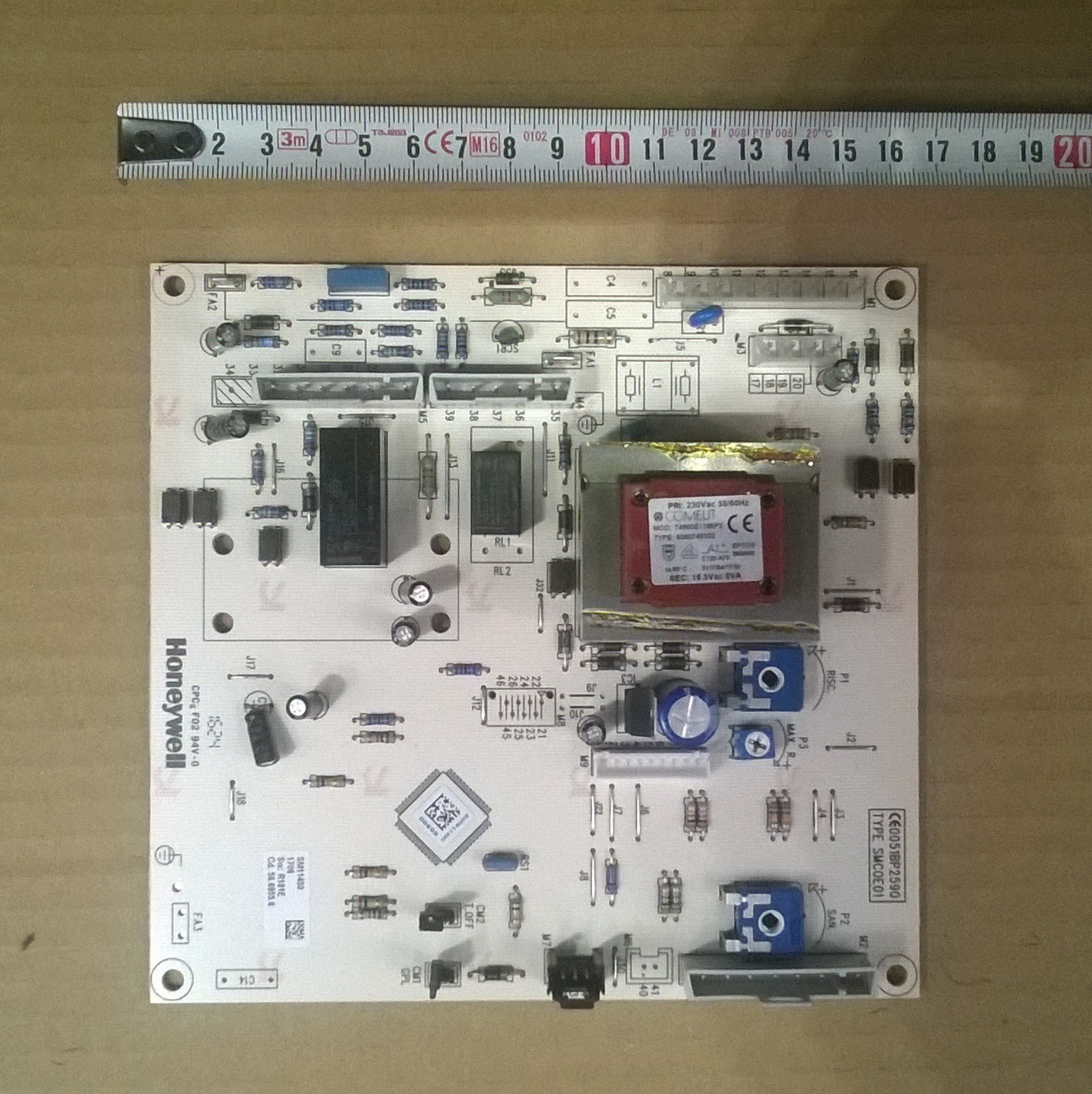

1545669550 СкачатьP.C.B. ECO BMBCЭлектронная плата237.78Где купитьСкачать
1525669690PANEL PLATE ECO 240FIКрышка декоративная панели управления13.6Где купить-
1475672370TRAV.PORTARAC.VERN.SIFONEсоединительная панель0Где купитьB724YES-
25681390 СкачатьLEFT PANEL LUNA 3Панель в сборе левая28.16Где купитьB808YESСкачать

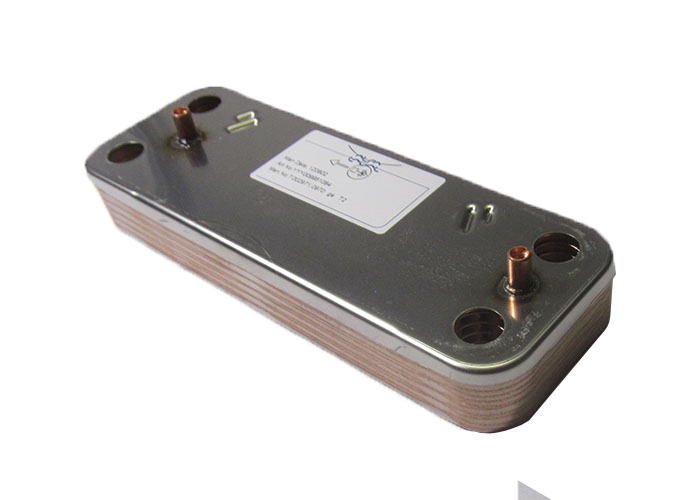

765686660 Скачать DHW PLATE EXCHANGER 10 PLATESТеплообменник ГВС пластинчатый вторичный на 10 пластин89.12Где купитьB650YESСкачать
705688840PIPE ASSEMBLY PUMP/EXCHANGERТрубка соединительная в сборе22.53Где купитьB719NO-
1218101410SCREW M5 X 10винт М5х101.22Где купить-
1068101430SCREWвинт М5х121.07Где купить-
1238101440SCREW M5 X 13винт М5х130.81Где купить-
1188380520 Скачать SPRINGпружина коническая4.07Где купитьСкачать
1108380530 СкачатьSPRINGПружина3.74Где купитьСкачать
1248380540 Скачать SPRINGПружина3.74Где купитьСкачать
5218380730 Скачать CLIP-FIXING-DEFLECTOR - 10PCSПружина фиксирующая (УПАКОВКА - 10 шт)7.49Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.1.99Где купить-
3148418870 Скачать LEAD - SENSING ELECTRODEкабель датчика пламени3.08Где купитьСкачать
9998418950CABLE - PCB INPUTПроводка электрическая электронная плата8.11Где купитьСкачать
598419050 Скачать LEAD - IGNITION ELECTRODEкабель электрода зажигания3.26Где купитьСкачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
2528434550 Скачать SELECTOR SWITCH (4 POSITION)переключатель режимов (4 положения)8.48Где купитьСкачать
1318434820 Скачать TEMPERATURE SENSORдатчик температуры (NTC) (погружной)24.09Где купитьСкачать
5258510910 Скачать CABLE-GAS VALVE/IGNITERУстройство розжига33Где купитьСкачать
9998510940 Скачать CABLE FAN PRESSURE SWITCHПроводка электрическая вентилятор/пневмореле21.26Где купить-
9998510960 Скачать MODULATOR WIRING CABLEПроводка электрическая модулятора5.03Где купить-
9998512470EARTH WIRING ECO3 90½Проводка электрическая7.4Где купить-
1698922380 СкачатьTHERMOMANOMETERТермоманометр70.31Где купитьСкачать
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
929951170 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар24.98Где купитьСкачать
23710790300 Скачать SACCHET.C/PRESSOST.HUBA-VITIПневмореле0Где купить1448721890800Скачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.4Где купить1322YES-
23721890800 Скачать FLUE PRES.SWITCH 95-115PaПневмореле 95-115Pa63.6Где купить1449YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
