7736264

LUNA IN PLUS 26

Модель в Россию не поставляется

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
353618490FRONTAL ASS WITH HOLE/SPRING100.18Где купитьСкачать
90620890 Скачать FILLING GR.WITH TURBINE 120074кран наполнения системы в сборе23.4Где купитьСкачать
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха2.98Где купитьСкачать
6005112530 Скачать SPRING - 10PCSфиксатор пружинный - клипсы (УПАКОВКА - 10 шт)4.56Где купитьСкачать
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5.52Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
1905404970 Скачать WASHER - SEALING G3/8 - 10PCSУплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.44Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.36Где купитьСкачать
4355407550 Скачать WASHER DIA100 OUTER ADAPT SEALУплотнение D=1004.02Где купить-
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.04Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
115409010 Скачать GASKET ADAPTORУплотнение фланца1.66Где купить-
105409020 Скачать FLUE ADAPTOR HE 60/100Фланец дымоотводного устройства11.37Где купить-
495409280 Скачать TAP ADAPTORколпачок фланца дымохода1.55Где купить-
4325410420 Скачать WASHER DIA 60 OUTLET BENDШайба2.61Где купить-
7085410970 Скачать GASKET WITH DOUBLE LIPУплотнение D=602.52Где купить-
4195411000 СкачатьCOMB.CHAMBER GASKETУплотнение камеры сгорания6.72Где купить-
7105411030 Скачать GASKET D80Уплотнение D=804.36Где купитьСкачать
2165626790FILLING TAPкран холодной воды25.82Где купить-
5155651070FILTER WITH WASHERФильтр крана подпитки с прокладкой3.05Где купить-
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
325671940 Скачать HEAT EXCHANGER BASIC 4EТеплообменник основной  BASIC 4E839.53Где купить-
3345674200ELECTROVALVE H2O48.77Где купить-
3605674360FRONTAL ASS BAXI WITH KEY117.91Где купить-
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
2325689820 Скачать PCB RELAY LUNA3плата для подключения AGU 2.00263.83Где купить-
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана55.48Где купитьСкачать
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический20.8Где купить-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана97.39Где купить-

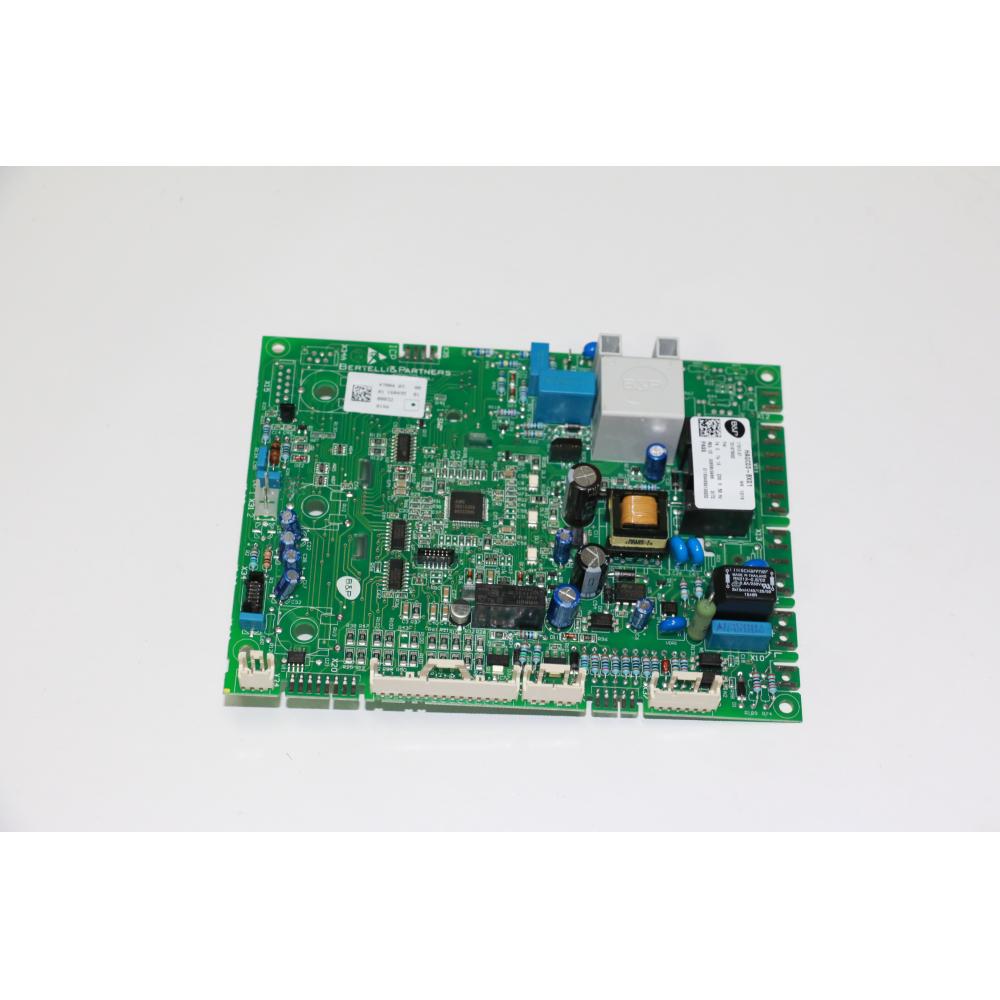

1547726557 Скачать PCB B&P HAGC03 BX01Электронная плата349.16Где купить-
139774103940.61Где купить-
9997744946FAN/PUMP WIRING0Где купить-
999774494825.64Где купить2240NO-
727744951360.37Где купить-
807767561SP.HYDR GR. AUT.FILLING TAP 8L0Где купить-
2347767562SP.FILLING PIPE LUNA4 IN FUGAS0Где купить-
8207767566SP.GASKET 11.5 X 6.1 X 20Где купить-
9997767982SP.WIRING HARNESS LOW VOLTAGE0Где купить-
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.32Где купитьСкачать
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.24Где купитьСкачать
348380860 Скачать FIXING CLIPКлипсы крепежные теплообменника2.58Где купить-
7098423160TERMINAL BLOCKкрепление плавкого предохранителя2.39Где купить-
2428435270 Скачать NTC SENSORдатчик температуры отходящих газов (NTC)43.64Где купитьСкачать
6248435380 Скачать FLOW RILEVATORдатчик Холла в сборе28.77Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
2109950830GAS TAPкран газовый22.33Где купитьСкачать
781710011400 Скачать CLIP FIX GAS PIPEклипсы фиксирующая газового патрубка2.16Где купить-
163710020600BAXI COMPACT HMI DOOR1.36Где купить-
783710039500 Скачать HYDRAULIC GROUP GASKET - 10PCSУплотнение гидрогруппы (УПАКОВКА - 10 шт)3.84Где купить-
425710042400 Скачать VENTURI GASKET - 10PCSУплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт)8.76Где купить-
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить-
122710047800 Скачать O-RING d.23,47 X 2,62 - 10PCSУплотнение кольцевое 23,47X2,62 (УПАКОВКА - 10 шт)9.72Где купить-
785710061400 Скачать O RING GAS PIPE 18 X 3 NBR - 10PCSУплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт)3.08Где купить-
999710071700 Скачать CABLE NTC FLUEкабель датчика NTC системы контроля тяги6.11Где купить-
140710089600 Скачать GAS VALVE SGV100клапан газовый BP SGV100150Где купить-
340710109100 Скачать PRESSURE SENSORдатчик давления38.89Где купить-
92710109400 Скачать HYDRAULIC SAFETY VALVE 3 BARКлапан предохранительный 3 бар20.93Где купить-
806710110600 Скачать CLIP d.10 - 10PCSСкоба d.10 BITRON (УПАКОВКА - 10 шт)4.8Где купить-
790710117900 Скачать TERMINAL BLOCK 10 PIN PA35колодка клеммная (10 клемм) PA353.2Где купить-
784710123900 Скачать REDUCTION FLUE SUPPORTСкоба крепления дымохода2.34Где купить-
59710126200 Скачать CABLE IGNITION ELECTRODEкабель электрода зажигания15.28Где купить-
174710126300 Скачать7 PUSH BOTTON PANELКлавиши 7 шт.6.31Где купить-
679710127100 СкачатьCABLE GROUND FOR ELECTRODEкабель заземления для электродов2.55Где купить-
382710127500 Скачать CABLE DETECTION ELECTRODEкабель электрода контроля пламени12.88Где купить-
787710156200 Скачать SEAL FILLING TAP - 10PCSУплотнение крана заполнения (УПАКОВКА - 10 шт)17.08Где купить-
786710156600 Скачать SAFETY VALVE SEAL - 10PCSУплотнение сбросного клапан (УПАКОВКА - 10 шт)9.88Где купить-
788710176000 Скачать COMBUSTION CHAMBER GASKET C - 10PCSУплотнение (УПАКОВКА - 10 шт)3.6Где купить-
411710185200 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени1.68Где купить-
681710185300 Скачать IGNITION ELECTRODE GASKETУплотнение электрода розжига1.82Где купитьСкачать

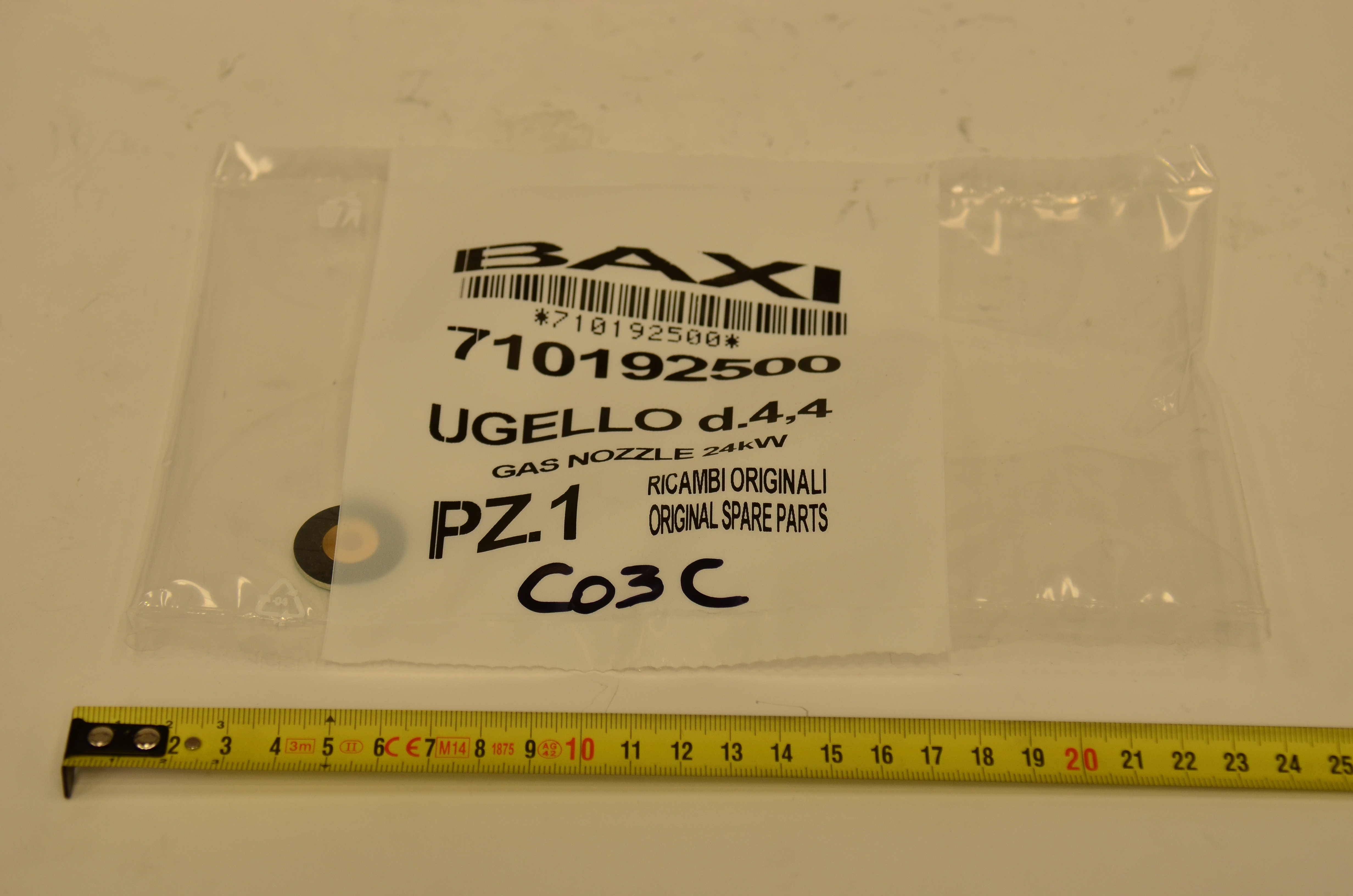

134710192500 Скачать GAS NOZZLE 24kWинжектор газовый BP d.4,44.74Где купить-
63710220000 Скачать IGNITION ELECTRODEЭлектрод розжига18.8Где купитьСкачать
48710282300CONDENSING WATER TRAY 80/60 ITподдон для сбора конденсата6.63Где купить-
29710283600 Скачать REAR CERAMIC PANELтермоизоляционная панель задняя27.05Где купить-
18710385100 Скачать MIXER PL 20 C1500106Газовоздушный смеситель (устройство Вентури)20.43Где купить-
65710424200 Скачать FLAME SENSORЭлектрод контроля пламени BP18.15Где купить-
528710439300 Скачать SENSOR TODSДатчик температуры NTC накладной19.92Где купить0-

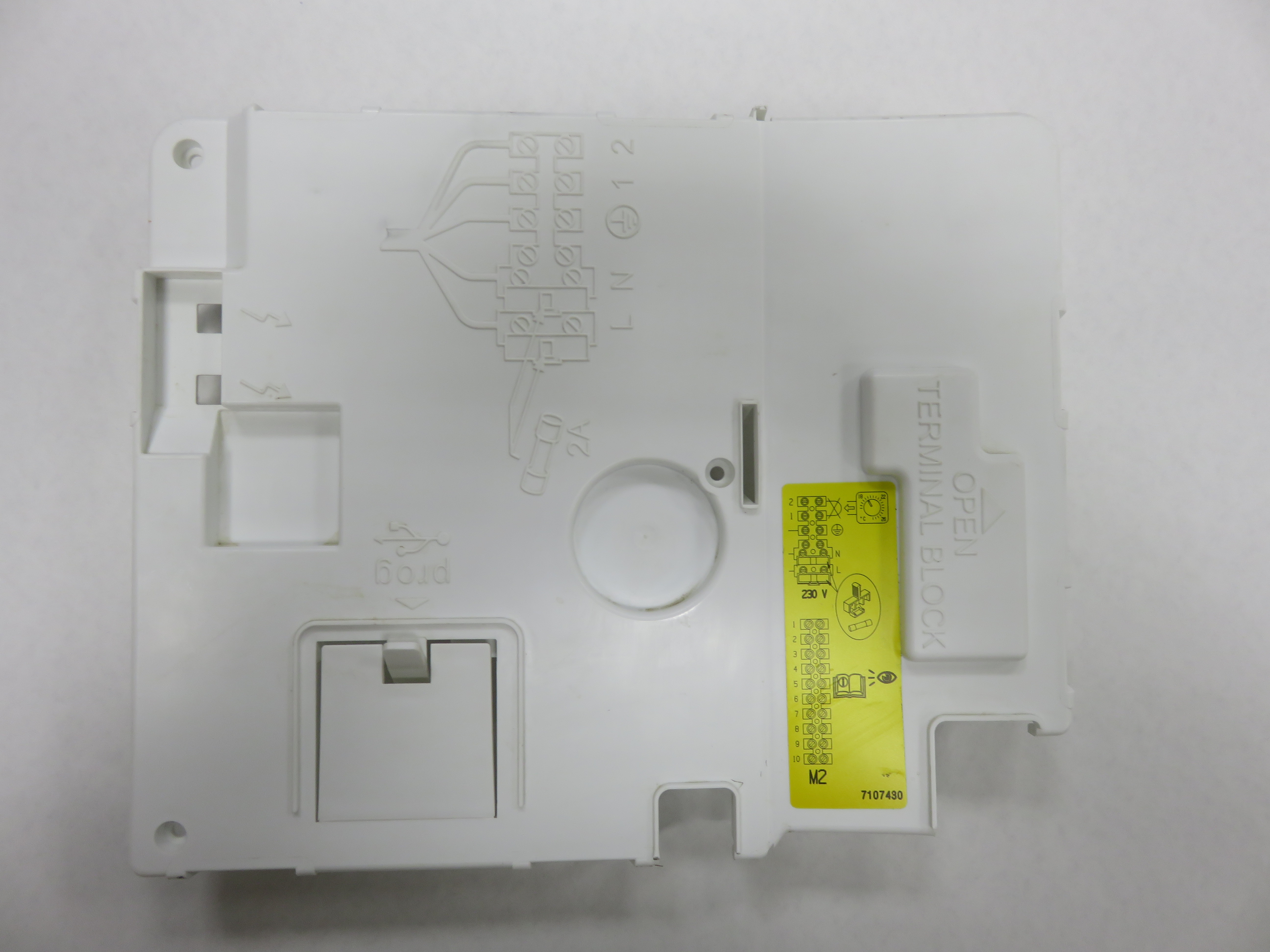

151710566100 Скачать CONTROL PANEL COVERкожух электрической коробки4.22Где купить-
169710584000 Скачать MANOMETER D.28манометр D.2826.1Где купить-
999710651100 Скачать REMOTE CONTROL CABLEкабель дистанционного управления6.11Где купить-
999710651500 Скачать WIRING PCB INPUTПроводка электрическая (от платы к клеммной колодке М1 - к перемычке комнатного термостата)6.11Где купить-
805710731500 Скачать EASY SERVICE KEYКлюч-конфигуратор63.26Где купить-
780710865100BOILER SUPPORT25.12Где купить-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить-
35711078600EXPANSION VESSEL 7,5L101.57Где купить-
673711089500PIPE CONDENSY/SYPHON21.46Где купить-
999711105800SAFETY THERMOSTAT WIRINGSТермостат предохранительный4.59Где купить-
999711105900EXTERNAL SENSOR WIRING4.29Где купить-
999711106000PCB POWER WIRING4.55Где купить-
999711106100GAS VALVE POWER WIRING5.25Где купить-
152711130000PANEL PLATE/DISPLAY ASSEMBLY10.29Где купить-
36711186300FLEX. PIPE EXPANSION VESSEL8.12Где купить-
70711186700PUMP/EXCHANGER PIPE ASSEMBLY22.56Где купить-
136711186900FLOW PIPE19.57Где купить-
347711425000 Скачать REM. CONTR.AND MOD.THERMOSTATПанель управления со встроенным датчиком температуры в помещении для котлов серии Duo-tec138.37Где купить-
102711605800 Скачать 3 WAY VALVE ASS.3-ходовой клапан/группа подачи128.29Где купить-
76711613000 Скачать DHW PLATE EXCHANGER 14 PLATESТеплообменник ГВС пластинчатый вторичный на 14 пластин93.37Где купить-
77711613500 Скачать DHW PLATE EXCHANGER OR - 10PCSУплотнение вторичного теплообменника (УПАКОВКА - 10 шт)5.48Где купить-
809711615000 Скачать SPRING - 10PCSПружина (УПАКОВКА - 10 шт)9.16Где купить-
81711633400 Скачать FILTER TRANSD.RIDUCT.8L ASSEMBДатчик протока ГВС с фильтром43.56Где купить-
87711652200PUMP CONNECTING ELEMENT/ORсоединительный элемент циркуляционного насоса5.3Где купить-
808721311400 Скачать O-RING 18X2 - 10PCSУплотнение кольцевое 18X2 (УПАКОВКА - 10 шт)5.44Где купить-
711721696400SIPHON GASKET - 10PCSУплотнение сифона (УПАКОВКА - 10 шт)13.32Где купить-
999721957200 Скачать 3 WAY VALVE WIRINGПроводка электрическая трехходового клапана12.91Где купить-
200722183500HYDRAULIC CONNECTIONS SET155.67Где купить-
445722521500EXCHANGER/SIPHON PIPE7.34Где купить-

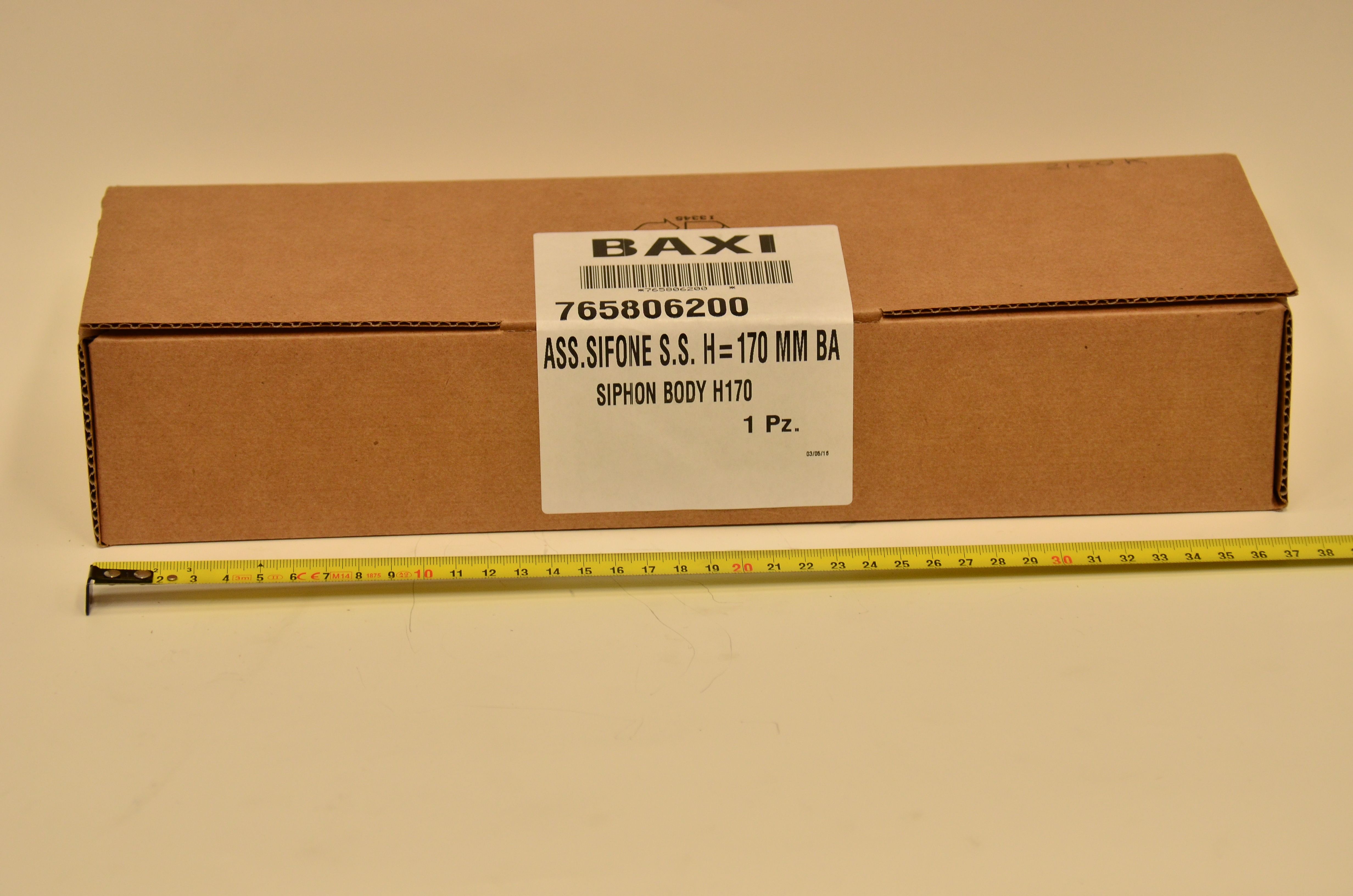

415765806200 Скачать SIPHON BODY H170корпус сифона H17023.36Где купить-
408766207800 СкачатьCOMPLETE COMB.CHAMB. UPPER COV.передняя крышка камеры сгорания200.73Где купить-
30766208100 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя49.41Где купить-
576671490022.53Где купить-
4766715000139.33Где купить-
3766716900104.93Где купить-
2766717000ASS.FIANCO SX DUO-TEC IN BAXI0Где купить-
746767362900 СкачатьFUN GASKETУплотнение вентилятора3.51Где купить-
22768062100 Скачать FAN NRG118вентилятор NRG118272.85Где купить-
999721835500 Скачать PWM FAN/PUMP WIRINGкабель ШИМ вентилятора и насоса17.51Где купить2241YES7744948-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KMT71408891 Скачать Коаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм54.98Pipe in PP with terminal d.80-125
KMT71405971 Скачать Коаксиальный отвод полипропиленовый 87°, диам. 60/100 мм22.05Coaxial elbow in PP d.60/100 mm 87°
KMT71408871 Скачать Коаксиальный отвод полипропиленовый 87°, диам. 80/12536.81Elbow in PP 90° d.80-125 mm
KMT71405951 Скачать Коаксиальное удлинение полипропиленовое, диам. 60/100 мм, длина 1000 мм38.79Coaxial tube extension in PP d.60/100 mm
KMT71408851Коаксиальное удлинение полипропиленовое, диам. 80/125 мм, длина 1000 мм67.071m concentric length in PP d.80/125
KMT71405981 Скачать Коаксиальный отвод полипропиленовый 45°, диам. 60/100 мм22.05Coaxial 45° bend in PP d.60/100 mm
KMT71408881 Скачать Коаксиальный отвод полипропиленовый 45°, диам. 80/125 мм39.07PP 45° elbow concentric d.80/125 mm
KMT71413581 Скачать Вертикальный наконечник для коакс. трубы полипропиленовый диам. 60/100 мм - антиобледенительное исполнение169.05Vertical cap for coaxial tubes in PP d.60/100 mm
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KMT7102689 Скачать Адаптер для подключения раздельных труб 60/100, диам. 80 мм43.29Twin flue adaptor in PP, HT
KMT71405941 Скачать Труба полипропиленовая диам. 80 мм, длина 1000 мм20.11PP tube d.80 mm, l=1000 mm
KMT71405921 Скачать Отвод полипропиленовый 87°, диам. 80 мм14.44PP 87° elbow d.80 mm HT
KMT71405931 Скачать Отвод полипропиленовый 45°, диам. 80 мм14.44PP 45° elbow d. 80 mm HT
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
7114250-- СкачатьПанель управления со встроенным датчиком температуры в помещении для котлов серии Duo-tecПанель управления котлом с втсроенным датчиком температуры в помещении. Подключается к электронной плате котлов LUNA Duo-tec кабелем. Предельная длина кабеля до 50 м. Напряжение 12В.0KIT CONTROLLO REMOTO DUO-TEC
BX4991100068 Скачать Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E10.42DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E
BX0000069795 Скачать Термостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermТермостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermБеспроводной комнатный термостат Smart Link, оснащенный поддержкой Wi-Fi и OpenTherm. Smart Link позволяет легко изменять и отслеживать уставку температуры как в комнате, так и в котле — благодаря цифровой шине OpenTherm.144.68Wireless room thermostat Smart Link with Wi-Fi and OpenTherm
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
RSW300301Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла367.06BAXI Reserve 300/3
RSF300801Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла453.23BAXI Reserve 300/8
