CSB456253672

LUNA-3 SILVER SPACE 250 Fi (CSB45625367)

141635289 - 160200144

CSB45625367

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахКоды возможной заменыНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.39Наличие400020P1Скачать
350600860SOLENOID VALVE COILПривод крана подпитки13.63-
44601520 Скачать INJECTOR KIT D. 0,74Инжекторы для сжиженного газа - комплект, диам. 0,74 мм, в упаковке 18 шт.28.1НаличиеСкачать
334602870 СкачатьELECTROV./ RETAIN.VALVE ASSYКлапан подпитки автоматический91.48-
43606140 Скачать MANIFOLD - BURNERРампа подачи газа с инжекторами69.85Наличие-
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический20.05НаличиеСкачать
44608440 Скачать TRANSFORM. KIT N.G. (18x1,18)Инжекторы для природного газа (18x1,18) комплект28.12Наличие5666900Скачать
240618480 Скачать NON RETURN VALVE GROUPКлапан обратный0711112600Скачать
81620340 Скачать FILTER-TRASDUC GROUP -100078-Датчик протока ГВС с фильтром39.9НаличиеСкачать
32620860 Скачать H2O/GAS EXCHANGER 24KW+CLIPТеплообменник основной с клипсами273.07Наличие5681190Скачать
493620880 Скачать FILLING KNOB ASS.L=50-10.0318-Ручка крана наполнения системы3.02Наличие-
90620890 Скачать FILLING GR.WITH TURBINE 120074кран наполнения системы в сборе23.78НаличиеСкачать
43621070RAMP GAS ASS. 15 HOLE D0.74Рампа подачи газа с инжекторами69.85-
9625440REDUCT.GR.LUNA3 COMF.IN/SPACEОграничитель забора воздуха4.23-
23628640 Скачать PRESS.SWITCH ASSEMBLY 1.2mbarПневмореле144.56Наличие5629560
618470
721890700
628780
5655120
5655140
710790200		Скачать
4525102200PINштифт4.4-
315111840 СкачатьPANEL-COMBUSTION CHAMBER 80Крышка термоизоляционной панели передняя20.13Наличие-
6005112530 Скачать SPRING - 10PCSфиксатор пружинный - клипсы (УПАКОВКА - 10 шт)4.63Наличие5112530P1Скачать
5205113050AIR DEFLECTOR 31 KWРегулятор подачи воздуха 31 кВт1.47-
125113310SUCTION CAPзаглушка отверстия всасывания воздуха3.37-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.6Наличие7731883Скачать
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового5.07-
6345115960 СкачатьLEFT AIR DEFLECTOR LUNA3левая боковая крышка камеры сгорания8.7Наличие7733840-
395203930 Скачать VIEWING WINDOWСтекло смотровое4.92Наличие7733860Скачать
105207060 СкачатьFLUE ADAPTORАдаптер системы удаления продуктов сгорания18.13Наличие7733793-
495207070 СкачатьFLUE SAMPLE PLUGколпачок фланца дымохода2.75Наличие-
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5.61Наличие5207730P1Скачать
1395210630 Скачать CONNECTOR - GAS VALVE INLETПатрубок на входе газового клапана12.78НаличиеСкачать
6405211490CONNECTOR FOR ELECTROVALVEПатрубок для крана подпитки11.6-
1375211500CONNECTION GAS VALVEсоединительный элемент (клапан газовый/рампа)13.79-
285213190 Скачать INSULATING PANELтермоизоляционная панель боковая25.07Наличие5210910
7733844		Скачать
295213290 Скачать INSULATION - REAR PANELтермоизоляционная панель задняя18.32Наличие5206740
5210260
5213230
7733838		Скачать
305213340 Скачать INSULATING PANELТермоизоляционная панель передняя31.98Наличие5213330
5210750
7733834		Скачать
175213750 Скачать CONVEYOR BEND LUNA3Устройство вытяжки14.55Наличие7733801-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.32Наличие7733858Скачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Наличие5402010P1Скачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97НаличиеYYY005402052
5400931
5402080
200025368
5402050P1		Скачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.5НаличиеYYY005402833
200025369
5402830P1		Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Наличие5404600P1Скачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Наличие5404650P1Скачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.6НаличиеYYY005404671
200025370		Скачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.47НаличиеСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.83Наличие5405370P1Скачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.78Наличие5405310
5406360P1		Скачать
185407050 Скачать PRESSURE SENSING VENTURIУстройство Вентури11.35НаличиеСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.53Наличие5404810
5407400P1		Скачать
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.76НаличиеСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.83НаличиеСкачать
115407890 Скачать GASKET ADAPTORУплотнение адаптера системы удаления продуктов сгорания4.15Наличие5404790
7733795		Скачать
245407930TUBO PRESA COMPENS. L=150Трубка компенсационная силиконовая0Наличие5414320
YYY005407931
200025371		-
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.98Наличие7733846Скачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.74Наличие5405580Скачать
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.07Наличие710107800
5408560P1		Скачать
625409570 СкачатьSEALED CHAMBER HOSE ADAPTERштуцер компенсационной трубки5.12НаличиеYYY005409572
200025372
5643090		Скачать
4255412270 Скачать GASKET FAN HTУплотнение вентилятора4.62НаличиеСкачать
1515413220CONTROL PANEL COVER LUNA3 INкожух электрической коробки5.43-
1535413230COVER HOLDER INкожух клеммной коробки1.75-
3415413240BOX COVER BOTTOM LUNA IN HT300корпус электроники защитный7.36-
145413590TOP PANEL LUNA3 SILV. SPACEпанель верхняя20.87-
425604090 Скачать BURNER ELEMENTэлемент горелки8.29Наличие-
155621890CLAMP - FLUE DUCTкольцо зажимное5.35Наличие-
5155651070FILTER WITH WASHERФильтр крана подпитки с прокладкой3.1-
915652030 Скачать DRAINING TAPКран сливной20.58Наличие9951120
5625450
625450		Скачать
415653300 СкачатьBURNER ASSEMBLY (15 ELEMENTS)Горелка (15 элементов)180.67Наличие7733872Скачать
1405653610 Скачать GAS VALVEклапан газовый (SIT 845 SIGMA)149.45Наличие767738500Скачать
225653850 Скачать FAN - 80вентилятор100.73НаличиеСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе9.42Наличие5210680Скачать
365660380 СкачатьEXPANSION VESSEL PIPEТрубка расширительного бака7.4Наличие-
725661200 Скачать PUMP UP 15-50/CONNECTORНасос циркуляционный UP 15-50 с коннектором228.87Наличие722275900Скачать
2205661830PANELПанель нижняя корпуса30.56-
2005662210EQUIPMENTподсоединения в сборе100.06-
2105662230GAS TAP G3/4кран газовый22.55-
1405665210 Скачать GAS VALVE VK4105Mклапан газовый (HONEYWELL VK 4105 M)203.4Наличие600850
5644680
5665230		Скачать
375666030FRONTAL PANEL COMB CHAMBERизоляционная панель81.965660500-
1475666710CONNECTION TRAVERSEсоединительная панель31.95-
255681090 Скачать CONVEYOR ASSEMBLY LUNA3колпак вытяжки в сборе49.38Наличие7733820Скачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.57НаличиеСкачать
3475682690 Скачать REMOTE CONTROL ASSEMBLYпанель управления выносная222.97НаличиеСкачать
1545687020 Скачать PCB LUNA3 COMFORTЭлектронная плата (Bertelli) (LUNA3)222.97Наличие5681760Скачать
275689560COMB.CH.ASS.LUNA3 IN FF 24kWкрышка термоизоляционной панели111.04-
1365689780PIPE EXCH/3 W.VALVE LUNA IN FFТрубка в сборе (циркуляционный насос/теплообменник)44.65-
705689790PIPE PUMP/EXCH.LUNA3 IN FFТрубка возврата (от насоса к котлу)33.53-
2325689820 Скачать PCB RELAY LUNA3плата для подключения AGU 2.00264.89Наличие-
35692220RIGHT SIDE PANELПанель правая в сборе80.83-
25692230LEFT SIDE PANELрейка крепежная задняя87.38-
45693660FRONT.PAN.ASS.LUNA3 SILV.SPACEПанель передняя в сборе139.15661070-
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана56.4НаличиеYYY56945811P
200025379
5647340
7815639
710188300
YYY005694581
KHG71410661-		Скачать
4518380210OUTER CASING FIXING SPRINGПружина фиксации корпуса2.8-
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.42НаличиеYYY008380681
200025374
63014310061P
8380680P1		Скачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97НаличиеYYY008414622
200025376		-
3148418870 Скачать LEAD - SENSING ELECTRODEкабель датчика пламени3.13НаличиеСкачать
598419050 Скачать LEAD - IGNITION ELECTRODEкабель электрода зажигания3.31НаличиеСкачать
5258419060 Скачать IGNITION UNIT - NACУстройство розжига NAC-SIT 050401416.66Наличие8511560
8620370
8511800		14508511560Скачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9.15Наличие8422430Скачать
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.82Наличие8421950
8422000		Скачать
7098423160TERMINAL BLOCKкрепление плавкого предохранителя2.43Наличие-
1318434820 Скачать TEMPERATURE SENSORдатчик температуры (NTC) (погружной)24.49Наличие8433090
8434250
9950930		Скачать
5288435360 Скачать NTC SENSORдатчик температуры (NTC) (накладной)20.09НаличиеСкачать
6248435380 Скачать FLOW RILEVATORдатчик Холла в сборе29.25НаличиеСкачать
5258510910 Скачать CABLE-GAS VALVE/IGNITERУстройство розжига33.55НаличиеСкачать
9998513020SYSTEM WIRING LUNA3 IN FFПроводка электрическая42.78-
9998513050WIRING LUNA 3 IN FFПроводка электрическая40.39-
9998513080PCB POWER CABLEПроводка электрическая7.4-
9998513130CABLE-EARTH LUNA3 INПроводка электрическая1.83-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.9Наличие8421410
7732048		Скачать
2169951230 Скачать FILLING TAPкран наполнения системы26.84НаличиеСкачать
1359951610 Скачать LIMIT THERMOSTAT 105½CТермостат предохранительный 105 С39.22Наличие7733850
YYY009951612
YYY99516121P		Скачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Наличие5687030
5663750
YYY009951692
YYY99516921P		Скачать

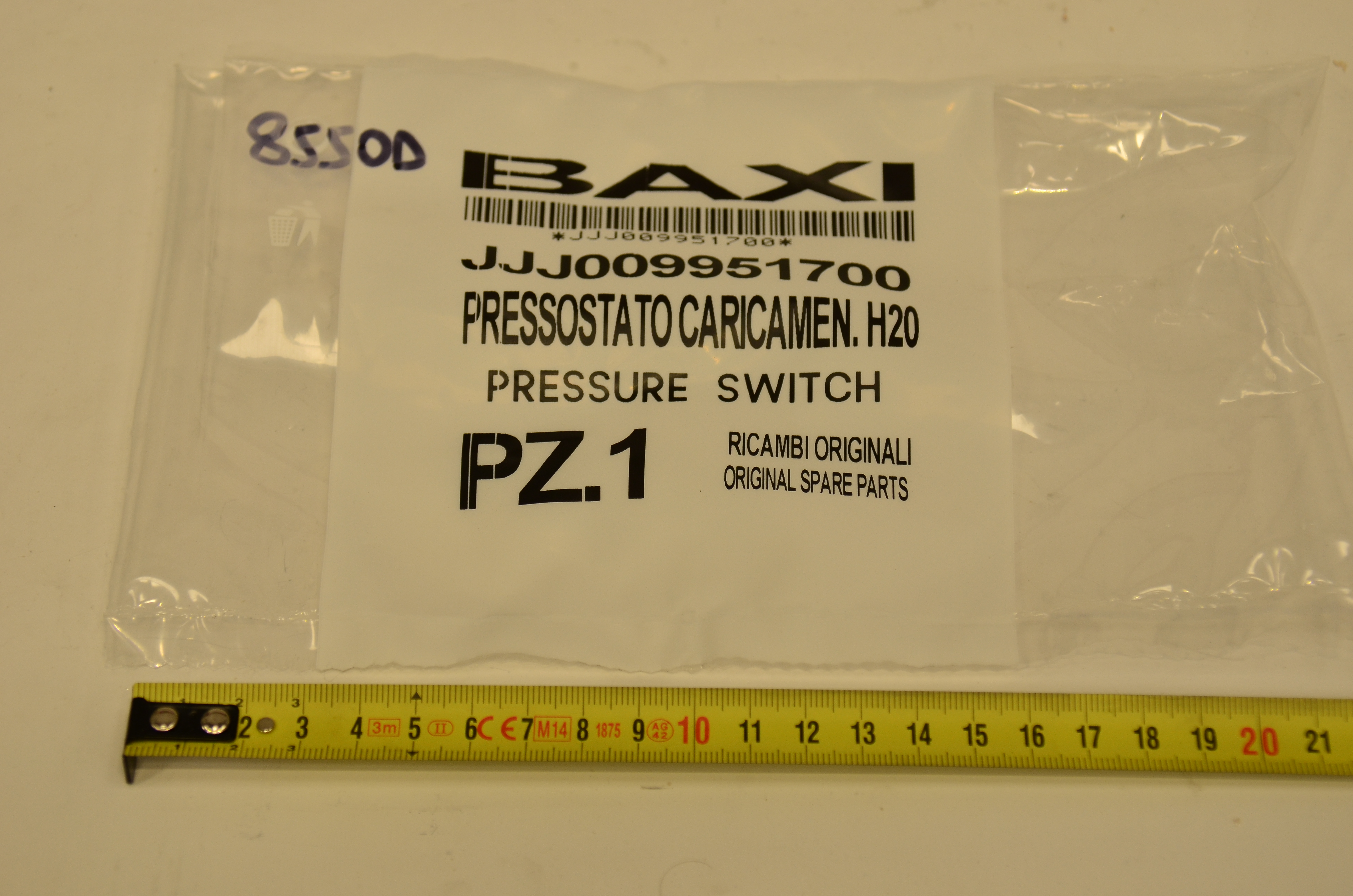

7499951700 Скачать PRESSURE SWITCHдатчик давления25.54Наличие5647390-
1699951830 Скачать PRESSURE GAUGEманометр58.83Наличие5680880
5656220
9951020		Скачать
359952290 Скачать EXPANSION VESSEL 7,5LБак расширительный130.13Наличие5660290-
92710109400 Скачать HYDRAULIC SAFETY VALVE 3 BARКлапан предохранительный 3 бар21.28Наличие7815642-
23710790200 СкачатьASS.PRESS.C/SUPP/VITE 115-95Paпневмореле0Наличие721890700
618470
628640
5655140
5655120
5629560
628780		1448721890700-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Наличие5403130
710963000P1		-
234711103800FILLING PIPE ASS.LUNA IN HTТрубка клапана подпитки34.975687910-
120711356900 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана77.7Наличие7726370
627880
626710		1909-
102711605800 Скачать 3 WAY VALVE ASS.3-ходовой клапан/группа подачи130.43Наличие-
80711607200 Скачать HYDR.INLET GR.WITHOUT BYPASSгидравлический узел136.08Наличие-
76711612800 Скачать DHW PLATE EXCHANGER 12 PLATESТеплообменник ГВС пластинчатый вторичный на 12 пластин136.72Наличие7116128
711613000		-
77711613500 Скачать DHW PLATE EXCHANGER OR - 10PCSУплотнение вторичного теплообменника (УПАКОВКА - 10 шт)5.57Наличие711613500P1-
809711615000 Скачать SPRING - 10PCSПружина (УПАКОВКА - 10 шт)9.31Наличие711615000P1-
87711652300 СкачатьPUMP CONNECTING ELEMENT/ORСоединительный элемент насоса6.18Наличие-
808721311400 Скачать O-RING 18X2 - 10PCSУплотнение кольцевое 18X2 (УПАКОВКА - 10 шт)5.53Наличие721311400P1-
23721890700 Скачать FLUE PRES. SWIT. 115-95PaПневмореле 115-95Pa93.07Наличие628640
618470
628780
5629560
5655120
5655140
710790200		1449YES-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана99.02Наличие711356900
626710
627880		1910YES-
