7716320
LUNA COMFORT 310 FI MEX-GPL-
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 600530 |  Скачать | JOINT ASSEMBLY | кольцо зажимное | 4.15 | Наличие | 5108710 7733799 | Скачать | |||||
| 493 | 605660 |  Скачать | FILLING KNOB ASSEMBLY | Ручка наполнения системы | 3.33 | Наличие | Скачать | ||||||
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 20.05 | Наличие | Скачать | ||||||
| 90 | 611930 |  Скачать | FILLING GROUP | кран наполнения системы в сборе | 17.75 | Наличие | Скачать | ||||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.03 | Наличие | Скачать | ||||||
| 9 | 5108700 |  Скачать | RESTRICTOR-AIR INTAKE | Ограничитель забора воздуха | 3.58 | Наличие | 5115860 7733791 625400 | Скачать | |||||
| 6 | 5109640 |  Скачать | BRACKET-LOWER SUPPORT | Скоба крепежная нижняя | 7.8 | Наличие | 5625550 625550 7733868 | Скачать | |||||
| 5 | 5110290 |  Скачать | BRACKET-UPPER SUPPORT | Планка соединительная боковых панелей | 9.45 | Наличие | 5625580 7733826 | Скачать | |||||
| 31 | 5111850 |  Скачать | PANEL-COMB CHAMBER-105 | Крышка термоизоляционной панели передняя | 19.52 | Наличие | 7733842 | Скачать | |||||
| 518 | 5112040 |  Скачать | PIN - HINGED FACIA PANEL | Ось L150 мм | 2.52 | Наличие | 200025367 5112041 YYY005112041 | - | |||||
| 520 | 5112050 |  Скачать | AIR DEFLECTOR | Регулятор подачи воздуха | 4.5 | Наличие | 7733822 | Скачать | |||||
| 34 | 5113650 |  Скачать | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.6 | Наличие | 7731883 | Скачать | |||||
| 40 | 5115590 |  Скачать | SURROUND-SIGHT GLASS | Рамка стекла смотрового | 5.07 | - | |||||||
| 634 | 5115960 |  Скачать | LEFT AIR DEFLECTOR LUNA3 | левая боковая крышка камеры сгорания | 8.7 | Наличие | 7733840 | - | |||||
| 4 | 5115970 |  Скачать | FRONTAL PANEL LUNA3 | Панель передняя в сборе | 42.88 | Наличие | Скачать | ||||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 4.92 | Наличие | 7733860 | Скачать | |||||
| 10 | 5207060 |  Скачать | FLUE ADAPTOR | Адаптер системы удаления продуктов сгорания | 18.13 | Наличие | 7733793 | - | |||||
| 49 | 5207070 |  Скачать | FLUE SAMPLE PLUG | колпачок фланца дымохода | 2.75 | Наличие | - | ||||||
| 280 | 5207730 |  Скачать | GASKET 14,2X18X1,5 - 10PCS | Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт) | 5.61 | Наличие | 5207730P1 | Скачать | |||||
| 139 | 5210630 |  Скачать | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.78 | Наличие | Скачать | ||||||
| 516 | 5210670 |  Скачать | STUD-FRONT PANEL | стержень | 0.75 | Наличие | Скачать | ||||||
| 137 | 5210700 |  Скачать | ELBOW - GAS FLOW OUTLET | соединительный элемент (клапан газовый/рампа) | 4.65 | Наличие | - | ||||||

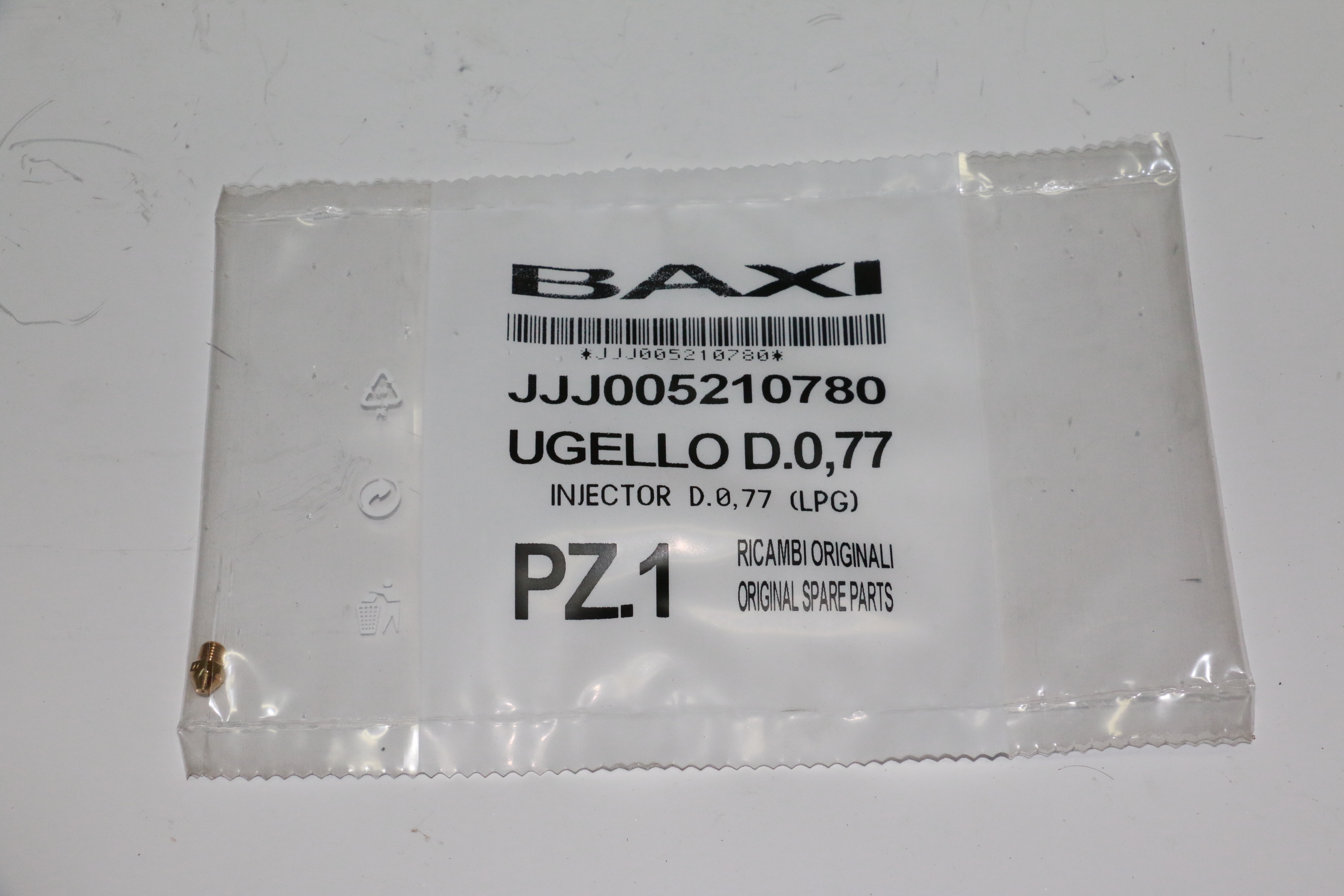

| 44 | 5210780 |  Скачать | INJECTOR D. 0,77 (LPG) | инжектор для сжиженного газа | 2.2 | Наличие | 5662160 | Скачать | |||||
| 28 | 5213190 |  Скачать | INSULATING PANEL | термоизоляционная панель боковая | 25.07 | Наличие | 5210910 7733844 | Скачать | |||||
| 29 | 5213290 |  Скачать | INSULATION - REAR PANEL | термоизоляционная панель задняя | 18.32 | Наличие | 5206740 5210260 5213230 7733838 | Скачать | |||||
| 30 | 5213340 |  Скачать | INSULATING PANEL | Термоизоляционная панель передняя | 31.98 | Наличие | 5213330 5210750 7733834 | Скачать | |||||
| 208 | 5213660 | HEATING RET.CONNECT. EXTENSION | 13.07 | - | |||||||||
| 17 | 5213750 |  Скачать | CONVEYOR BEND LUNA3 | Устройство вытяжки | 14.55 | Наличие | 7733801 | - | |||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.32 | Наличие | 7733858 | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Наличие | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 715 | 5402700 |  Скачать | O-RING 15,60X1,78 - 10PCS | Уплотнение 15,60X1,78 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5402700P1 | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.5 | Наличие | YYY005402833 200025369 5402830P1 | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 75 | 5404670 |  Скачать | GROMMET - PIPE ASSEMBLY | Уплотнение трубки теплообменника | 2.6 | Наличие | YYY005404671 200025370 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 122 | 5405370 |  Скачать | O-RING - 10PCS | Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт) | 11.83 | Наличие | 5405370P1 | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Наличие | 5404810 5407400P1 | Скачать | |||||
| 47 | 5407810 |  Скачать | GASKET-MANIFOLD ADAPTOR | Уплотнение рампы подачи газа | 0.76 | Наличие | Скачать | ||||||
| 61 | 5407830 |  Скачать | INSULATION BOOT - ELECTRODE | колпачок электрода изоляционный | 1.83 | Наличие | Скачать | ||||||
| 517 | 5407840 |  Скачать | CLIP-PLASTIC | крепежный элемент трубы | 1.47 | Наличие | - | ||||||
| 11 | 5407890 |  Скачать | GASKET ADAPTOR | Уплотнение адаптера системы удаления продуктов сгорания | 4.15 | Наличие | 5404790 7733795 | Скачать | |||||
| 45 | 5407940 |  Скачать | GASKET-BURNER MANIFOLD | Уплотнение рампы подачи газа | 0.98 | Наличие | 7733846 | Скачать | |||||
| 8 | 5408080 |  Скачать | PRESSURE SWITCH PIPE L=270 | Трубка пневмореле | 6.74 | Наличие | 5405580 | Скачать | |||||
| 153 | 5408580 | TERMINAL BOARD COVER | крышка клеммной колодки | 4.4 | - | ||||||||
| 62 | 5409570 |  Скачать | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.12 | Наличие | YYY005409572 200025372 5643090 | Скачать | |||||
| 425 | 5412270 |  Скачать | GASKET FAN HT | Уплотнение вентилятора | 4.62 | Наличие | Скачать | ||||||
| 152 | 5413350 | CONTROL PAN.LUNA3 COMFORT CANA | 26.21 | - | |||||||||
| 151 | 5413360 | COVER CONTROL BOX LUNA3 | 26.21 | - | |||||||||
| 150 | 5413370 | COVER TERMINAL BLOCK | 4.51 | - | |||||||||
| 18 | 5413850 |  Скачать | PRESS.SENS.VENTURI SINGLE TAP | Вентури трубка | 11.35 | Наличие | 200025393 | Скачать | |||||
| 24 | 5414320 |  Скачать | PIPE-VALVE COMPENS.4,5x8 L=170 | Трубка компенсации | 5.02 | Наличие | 5407930 200025371 YYY005407931 | Скачать | |||||
| 42 | 5604090 |  Скачать | BURNER ELEMENT | элемент горелки | 8.29 | Наличие | - | ||||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 36 | 5653290 |  Скачать | PIPE - EXPANSION VESSEL | Трубка расширительного бака | 9.03 | Наличие | Скачать | ||||||
| 41 | 5653300 |  Скачать | BURNER ASSEMBLY (15 ELEMENTS) | Горелка (15 элементов) | 180.67 | Наличие | 7733872 | Скачать | |||||
| 522 | 5655180 | BRACKET - IGNITER | крепление устройства зажигания | 3.1 | - | ||||||||
| 37 | 5655750 |  Скачать | PANEL-COMBUSTION BOX | изоляционная панель | 80.12 | Наличие | 5656500 5659510 | - | |||||
| 207 | 5656440 | ELBOW-DHW OUTLET | 8.74 | - | |||||||||
| 46 | 5657180 |  Скачать | ADAPTOR-MANIFOLD | Фланец с прокладкой рампы подачи газа в сборе | 9.42 | Наличие | 5210680 | Скачать | |||||
| 490 | 5657830 | TAP ASSEMBLY | 30.24 | - | |||||||||
| 291 | 5659850 | IGNITER WITH CABLE | 0 | - | |||||||||
| 22 | 5660110 | FAN 1 SPEED | вентилятор | 208.57 | - | ||||||||
| 210 | 5660130 | GAS TAP GR. | 0 | - | |||||||||
| 203 | 5660140 | PIPE ASSEMBLY D.18 | Трубка соединительная в сборе | 8.45 | - | ||||||||
| 475 | 5660150 | PIPE ASS. D.14 | 0 | - | |||||||||
| 225 | 5669880 | HEATING RETURN PIPE WITH FIL. | Трубка возврата из системы отопления | 38.05 | - | ||||||||
| 644 | 5678840 | PIPE ASS. SEC.VALVE CONNECTION | 0 | - | |||||||||
| 147 | 5680910 |  Скачать | SUPPORT FRAME LUNA3 | соединительная панель | 25.07 | Наличие | Скачать | ||||||
| 27 | 5680950 |  Скачать | COMBUSTION CHAMBER ASS. 31KW | элемент камеры сгорания | 62.42 | Наличие | 7733866 | - | |||||
| 32 | 5680990 |  Скачать | EXCHANGER ASS. CLIP 31KW | Теплообменник основной | 333.44 | Наличие | 620870 7733852 | Скачать | |||||
| 25 | 5681090 |  Скачать | CONVEYOR ASSEMBLY LUNA3 | колпак вытяжки в сборе | 49.38 | Наличие | 7733820 | Скачать | |||||
| 259 | 5681120 |  Скачать | BRAND BAXI LUNA3 | марка BAXI | 3.57 | Наличие | Скачать | ||||||
| 3 | 5681380 |  Скачать | RIGHT PANEL LUNA 3 | Панель правая в сборе | 33.58 | Наличие | 5653620 7733813 | Скачать | |||||
| 2 | 5681390 |  Скачать | LEFT PANEL LUNA 3 | Панель в сборе левая | 27.57 | Наличие | 5653630 7733811 | Скачать | |||||
| 162 | 5682660 |  Скачать | COVER ASSEMBLY | крышка панели управления | 13.4 | Наличие | Скачать | ||||||
| 347 | 5682690 |  Скачать | REMOTE CONTROL ASSEMBLY | панель управления выносная | 222.97 | Наличие | Скачать | ||||||
| 1 | 5683090 |  Скачать | SUPPORT FRAME ECO3 | рейка крепежная задняя | 17.28 | Наличие | 5681330 7733805 | Скачать | |||||
| 43 | 5687770 | GAS RAMP ASSEMB 15 HOLE D.0.77 | Рампа подачи газа с инжекторами | 69.85 | - | ||||||||
| 140 | 5689330 | GAS VALVE 845 120V | клапан газовый | 226.32 | - | ||||||||
| 154 | 5689370 | PCB DIMS 28 -120V- | 240.56 | - | |||||||||
| 35 | 5690740 |  Скачать | EXPANSION VESSEL 10 L. | Бак расширительный 10 л | 83.24 | Наличие | 5608840 7733824 9951820 | Скачать | |||||
| 337 | 5696390 |  Скачать | 3 WAY VALVE MOTOR 120V | мотор трехходового клапана 120V | 105.43 | 5676540 | - | ||||||
| 637 | 5696680 | HEATING FLOW TAP | 29.09 | 5660650 | - | ||||||||
| 200 | 7730421 | DOTAZ.BIT.CALD.MESSICO | 0 | - | |||||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 314 | 8418870 |  Скачать | LEAD - SENSING ELECTRODE | кабель датчика пламени | 3.13 | Наличие | Скачать | ||||||
| 59 | 8419050 |  Скачать | LEAD - IGNITION ELECTRODE | кабель электрода зажигания | 3.31 | Наличие | Скачать | ||||||
| 63 | 8422570 |  Скачать | ELECTRODE - IGNITION | Электрод розжига (или контроля пламени) | 17.82 | Наличие | 8421950 8422000 | Скачать | |||||
| 168 | 8422730 |  Скачать | FUSE 3,15A 250V | Предохранитель плавкий (3,5 А- 250 В) | 1.9 | Наличие | Скачать | ||||||
| 166 | 8423320 | TERMINAL BOARD | 0 | - | |||||||||
| 131 | 8434820 |  Скачать | TEMPERATURE SENSOR | датчик температуры (NTC) (погружной) | 24.49 | Наличие | 8433090 8434250 9950930 | Скачать | |||||
| 528 | 8435360 |  Скачать | NTC SENSOR | датчик температуры (NTC) (накладной) | 20.09 | Наличие | Скачать | ||||||
| 624 | 8435380 |  Скачать | FLOW RILEVATOR | датчик Холла в сборе | 29.25 | Наличие | Скачать | ||||||
| 999 | 8512890 | CABL.SENSO/PRESS.FLUE/SAFET.TH | 0 | - | |||||||||
| 999 | 8512900 | CABLE EARTH | 0 | - | |||||||||
| 999 | 8512910 | CABLE PCB/TERM.BLOCK REMOTE | 0 | - | |||||||||
| 999 | 8512920 | CABLE TERM.BLOCK/REMOTE CONTR. | 0 | - | |||||||||
| 999 | 8512940 | CABLE POWER SUPPLY PCB | 0 | - | |||||||||
| 999 | 8512970 | CABL.SENS/MOD/PRESS.SWIT.PUMP | 0 | - | |||||||||
| 999 | 8513140 | CABLE POWER SUPP.3WV/PUMP/FAN | 0 | - | |||||||||
| 999 | 8513150 | CABLE POWER SUPP.GAS VAL/IGNIT | 0 | - | |||||||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 25.4 | Наличие | 5653690 | Скачать | |||||
| 135 | 9951610 |  Скачать | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 39.22 | Наличие | 7733850 YYY009951612 YYY99516121P | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.7 | Наличие | 5653700 9951330 YYY009951651 YYY99516511P | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | - | |||||
| 72 | 711051500 |  Скачать | PUMP GRUNDFOS 15-58 12h ETL | Насос циркуляционный 15-58 | 256.16 | 5689390 | - | ||||||
| 234 | 711052300 | FILLING PIPE | 0 | - | |||||||||
| 136 | 711192100 |  Скачать | 3WV/EXCHANGER PIPE ASSEMBLY | Трубка в сборе (теплообменник/прямая подача) | 46.29 | Наличие | 5681010 7111921 | - | |||||
| 70 | 711192200 |  Скачать | PUMP/EXCHANGER PIPE ASSEMBLY | Трубка насоса/теплообменника | 40.83 | Наличие | 5688900 5681020 | - | |||||
| 120 | 711356900 |  Скачать | 3 WAY VALVE CARTRIDGE | Картридж трехходового клапана | 77.7 | Наличие | 7726370 627880 626710 | - | |||||
| 102 | 711605800 |  Скачать | 3 WAY VALVE ASS. | 3-ходовой клапан/группа подачи | 130.43 | Наличие | - | ||||||
| 76 | 711613000 |  Скачать | DHW PLATE EXCHANGER 14 PLATES | Теплообменник ГВС пластинчатый вторичный на 14 пластин | 94.93 | Наличие | - | ||||||
| 77 | 711613500 |  Скачать | DHW PLATE EXCHANGER OR - 10PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 10 шт) | 5.57 | Наличие | 711613500P1 | - | |||||
| 87 | 711652300 |  Скачать | PUMP CONNECTING ELEMENT/OR | Соединительный элемент насоса | 6.18 | Наличие | - | ||||||
| 808 | 721311400 |  Скачать | O-RING 18X2 - 10PCS | Уплотнение кольцевое 18X2 (УПАКОВКА - 10 шт) | 5.53 | Наличие | 721311400P1 | - | |||||
| 23 | 721890800 |  Скачать | FLUE PRES.SWITCH 95-115Pa | Пневмореле 95-115Pa | 64.66 | Наличие | 628150 710790300 | - | |||||
| 80 | 767485600 | GR.ES/RR+RUB.DI CARIC.10L | 141.75 | 711607300 | - | ||||||||
| 81 | 767486000 |  Скачать | FILTER ASS.WITH RED.10L | Датчик протока ГВС с фильтром | 44.08 | Наличие | 711633500 624410 631630 630550 | - |
