722177204
LUNA DUO-TEC IN + 28 GA (7221772)
7221772
Модель снята с производства
LUNA DUO-TEC IN+ 28 GA Котел газовый настенный, 24 кВт, конденсационный, с теплообменником из нержавеющей стали, двухконтурный, с закрытой камерой сгорания, с прогрессивным модуляционным насосом
BAXI
8022945016375
32.5
35.5
770
470
238
Котлы водогрейные газовые
Конденсационный
Встроенная
Настенный
Двухконтурный
Закрытая камера сгорания
Принудительная
Да
Нержавеющая сталь
Проточный
Вторичный пластинчатый теплообменник
Электророзжиг основной горелки
По току ионизации
24.7
26.1
3.8
4.1
24.7
4.8
3.06
2.25
97.6
107.5
107.6
8
0.8
35-60
16.1
11.5
2
8
0.15
60-100
80
10
80
13-20
99
230
1875
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 353 | 618490 | FRONTAL ASS WITH HOLE/SPRING | 100.18 | Где купить | Скачать | |||||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.31 | Где купить | Скачать | |||||
| 806 | 5117880 |  Скачать | CLIP d.10 - 10PCS | Пружина плоская d.10 (УПАКОВКА - 10 шт) | 5.12 | Где купить | - | |||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 2.84 | Где купить | - | |||||
| 77 | 5404520 |  Скачать | DHW PLATE EXCHANGER GASKET - 4PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 4 шт) | 4.08 | Где купить | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.6 | Где купить | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.52 | Где купить | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.32 | Где купить | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.45 | Где купить | Скачать | |||||
| 435 | 5407550 |  Скачать | WASHER DIA100 OUTER ADAPT SEAL | Уплотнение D=100 | 4.02 | Где купить | - | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.04 | Где купить | Скачать | |||||
| 683 | 5408810 |  Скачать | GASKET(GAS RAMP/SEALED CHAMBER - 10PCS | Уплотнение (УПАКОВКА - 10 шт) | 7.96 | Где купить | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.96 | Где купить | Скачать | |||||
| 11 | 5409010 |  Скачать | GASKET ADAPTOR | Уплотнение фланца | 1.66 | Где купить | - | |||||
| 10 | 5409020 |  Скачать | FLUE ADAPTOR HE 60/100 | Фланец дымоотводного устройства | 11.37 | Где купить | - | |||||
| 75 | 5409240 |  Скачать | GROMMET - PIPE ASSY D.10 | Уплотнение | 2.83 | Где купить | Скачать | |||||
| 49 | 5409280 |  Скачать | TAP ADAPTOR | колпачок фланца дымохода | 1.55 | Где купить | - | |||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.58 | Где купить | Скачать | |||||
| 432 | 5410420 |  Скачать | WASHER DIA 60 OUTLET BEND | Шайба | 2.61 | Где купить | - | |||||
| 746 | 5410900 |  Скачать | VENTURI GASKET | Уплотнение вентилятора | 3.89 | Где купить | Скачать | |||||
| 708 | 5410970 |  Скачать | GASKET WITH DOUBLE LIP | Уплотнение D=60 | 3.14 | Где купить | - | |||||
| 419 | 5411000 |  Скачать | COMB.CHAMBER GASKET | Уплотнение камеры сгорания | 7.46 | Где купить | - | |||||
| 30 | 5411020 |  Скачать | INSULATION PANEL | Термоизоляционная панель передняя | 18.4 | Где купить | Скачать | |||||
| 710 | 5411030 |  Скачать | GASKET D80 | Уплотнение D=80 | 3.32 | Где купить | Скачать | |||||
| 216 | 5626790 | FILLING TAP | кран холодной воды | 25.82 | Где купить | - | ||||||
| 32 | 5671940 |  Скачать | HEAT EXCHANGER BASIC 4E | Теплообменник основной BASIC 4E | 839.53 | Где купить | - | |||||
| 360 | 5674360 | FRONTAL ASS BAXI WITH KEY | 117.91 | Где купить | - | |||||||
| 76 | 5686680 |  Скачать | DHW PLATE EXCHANGER 14 PLATES | Теплообменник ГВС пластинчатый вторичный на 14 пластин | 95.24 | Где купить | Скачать | |||||
| 166 | 5688430 |  Скачать | TERM.BOARD/DOUBLE FUSE HOLDER | Колодка клемная с предохранителями | 10.77 | Где купить | Скачать | |||||

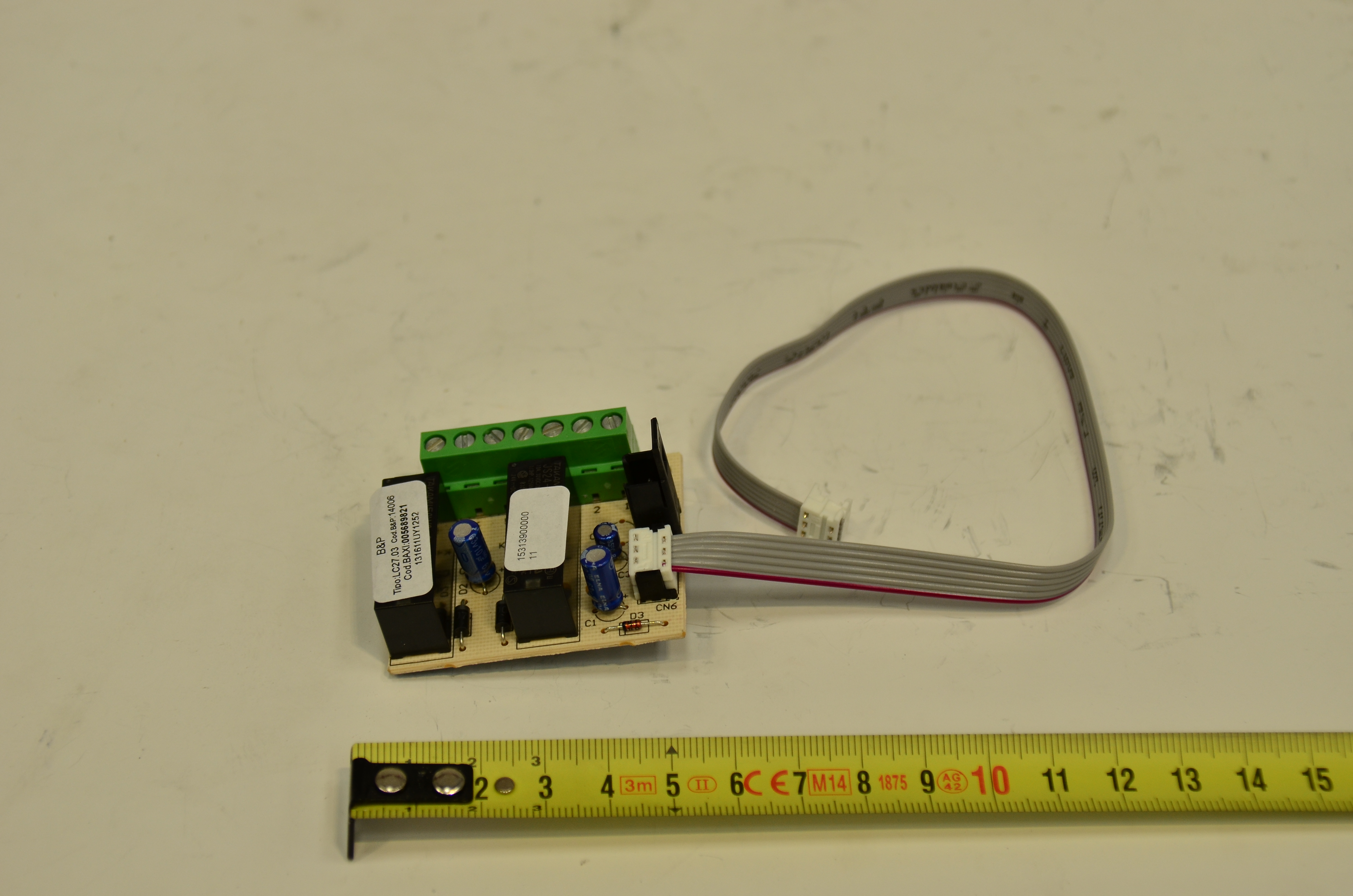

| 232 | 5689820 |  Скачать | PCB RELAY LUNA3 | плата для подключения AGU 2.002 | 63.83 | Где купить | - | |||||
| 73 | 7219215 |  Скачать | AIR VENT PUMP | воздухоотводчик автоматический | 23.11 | Где купить | - | |||||
| 34 | 8380860 |  Скачать | FIXING CLIP | Клипсы крепежные теплообменника | 2.86 | Где купить | - | |||||
| 709 | 8423160 | TERMINAL BLOCK | крепление плавкого предохранителя | 2.39 | Где купить | - | ||||||
| 242 | 8435270 |  Скачать | NTC SENSOR | датчик температуры отходящих газов (NTC) | 43.64 | Где купить | Скачать | |||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.87 | Где купить | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
| 210 | 9950830 | GAS TAP | кран газовый | 22.33 | Где купить | Скачать | ||||||
| 781 | 710011400 |  Скачать | CLIP FIX GAS PIPE | клипсы фиксирующая газового патрубка | 2.16 | Где купить | - | |||||
| 163 | 710020600 | BAXI COMPACT HMI DOOR | 1.36 | Где купить | - | |||||||
| 783 | 710039500 |  Скачать | HYDRAULIC GROUP GASKET - 10PCS | Уплотнение гидрогруппы (УПАКОВКА - 10 шт) | 3.24 | Где купить | - | |||||
| 425 | 710042400 |  Скачать | VENTURI GASKET - 10PCS | Уплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт) | 8.84 | Где купить | - | |||||
| 363 | 710045300 |  Скачать | O-RING d.17,86X2,62 - 10PCS | Уплотнение кольцевое d.17,96X2,62 (УПАКОВКА - 10 шт) | 4.88 | Где купить | Скачать | |||||
| 600 | 710045400 |  Скачать | CLIP FLAT d.18 | клипсы плоская d.18 | 2.3 | Где купить | Скачать | |||||
| 91 | 710045500 |  Скачать | DISCHARGE TAP CONNECTION | кран слива | 19.92 | Где купить | - | |||||
| 765 | 710045700 |  Скачать | O-RING d.9,19 X 2,62 - 10PCS | Уплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт) | 2.44 | Где купить | - | |||||
| 675 | 710046100 |  Скачать | CLIP BRASS ADAPTOR | клипсы латунного штуцера | 3.05 | Где купить | - | |||||
| 98 | 710046300 |  Скачать | BY-PASS CONNECTION ASSY | Трубка бай-пасса в сборе | 15.47 | Где купить | - | |||||
| 114 | 710046400 |  Скачать | O-RING d.15,54 X 2,62 - 10PCS | Уплотнение кольцевое 15,54X2,62 (УПАКОВКА - 10 шт) | 6.72 | Где купить | - | |||||
| 90 | 710046600 |  Скачать | FILLING TAP ASSY | кран заполнения | 0 | Где купить | 1639 | 766947000 | Скачать | |||
| 763 | 710046700 |  Скачать | CLIP FLAT d.12 | клипсы плоская d.12 | 2.3 | Где купить | - | |||||
| 767 | 710046900 |  Скачать | PTP EXCHANGER FIXING SCREW - 10PCS | винт фиксирующий теплообменника ГВС (УПАКОВКА - 10 шт) | 6.4 | Где купить | - | |||||
| 373 | 710047100 |  Скачать | CH FILTER | Фильтр | 8.04 | Где купить | - | |||||
| 337 | 710047300 |  Скачать | 3WV MOTOR HEAD | мотор трехходового клапана | 139.6 | Где купить | Скачать | |||||
| 336 | 710047400 |  Скачать | CLIP - 3WV MOTOR HEAD | Пружина фиксирующая | 2.3 | Где купить | - | |||||
| 764 | 710047500 |  Скачать | CLIP U d.3 - 10PCS | клипсы U-образная d.3 (УПАКОВКА - 10 шт) | 29.15 | Где купить | - | |||||
| 122 | 710047800 |  Скачать | O-RING d.23,47 X 2,62 - 10PCS | Уплотнение кольцевое 23,47X2,62 (УПАКОВКА - 10 шт) | 9.72 | Где купить | - | |||||
| 113 | 710048300 |  Скачать | BY-PASS CARTRIDGE | бай-пасс в сборе | 24.38 | Где купить | - | |||||
| 801 | 710048700 |  Скачать | CLIP CH PRESSURE SWITCH - 10PCS | клипсы датчика давления (УПАКОВКА - 10 шт) | 24.56 | Где купить | - | |||||
| 128 | 710048800 |  Скачать | O-RING d.8,9 X 1,9 - 10PCS | Уплотнение кольцевое 8,9X1,9 (УПАКОВКА - 10 шт) | 2.72 | Где купить | - | |||||
| 132 | 710049100 |  Скачать | O-RING d.11,91 X 2,62 OR 115 - 10PCS | Уплотнение кольцевая 11,91X2,62OR115(pz10) (УПАКОВКА - 10 шт) | 2.72 | Где купить | Скачать | |||||
| 678 | 710051400 |  Скачать | AIR-GAS CONVEYOR ASS.LUNA4 | Камера газосмесительная | 32.67 | Где купить | - | |||||
| 785 | 710061400 |  Скачать | O RING GAS PIPE 18 X 3 NBR - 10PCS | Уплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт) | 3.08 | Где купить | - | |||||
| 999 | 710071700 |  Скачать | CABLE NTC FLUE | кабель датчика NTC системы контроля тяги | 6.11 | Где купить | - | |||||
| 140 | 710089600 |  Скачать | GAS VALVE SGV100 | клапан газовый BP SGV100 | 150 | Где купить | - | |||||
| 766 | 710106700 | FLAT SPRING DIAMETER 10 - 10PCS | Пружина плоская d.10 (УПАКОВКА - 10 шт) | 22.91 | Где купить | - | ||||||
| 340 | 710109100 |  Скачать | PRESSURE SENSOR | датчик давления | 38.89 | Где купить | - | |||||
| 92 | 710109400 |  Скачать | HYDRAULIC SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 20.93 | Где купить | - | |||||
| 790 | 710117900 |  Скачать | TERMINAL BLOCK 10 PIN PA35 | колодка клеммная (10 клемм) PA35 | 3.2 | Где купить | - | |||||
| 784 | 710123900 |  Скачать | REDUCTION FLUE SUPPORT | Скоба крепления дымохода | 2.34 | Где купить | - | |||||
| 59 | 710126200 |  Скачать | CABLE IGNITION ELECTRODE | кабель электрода зажигания | 15.28 | Где купить | - | |||||
| 174 | 710126300 |  Скачать | 7 PUSH BOTTON PANEL | Клавиши 7 шт. | 6.31 | Где купить | - | |||||
| 679 | 710127100 |  Скачать | CABLE GROUND FOR ELECTRODE | кабель заземления для электродов | 2.55 | Где купить | - | |||||
| 382 | 710127500 |  Скачать | CABLE DETECTION ELECTRODE | кабель электрода контроля пламени | 12.88 | Где купить | - | |||||
| 788 | 710176000 |  Скачать | COMBUSTION CHAMBER GASKET C - 10PCS | Уплотнение (УПАКОВКА - 10 шт) | 3.44 | Где купить | - | |||||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.1 | Где купить | - | |||||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 2.02 | Где купить | Скачать | |||||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 20.88 | Где купить | Скачать | |||||
| 48 | 710282300 | CONDENSING WATER TRAY 80/60 IT | поддон для сбора конденсата | 6.63 | Где купить | - | ||||||
| 29 | 710283700 |  Скачать | DEFLECTOR INSULATION SPARE | термоизоляционная панель задняя | 49.37 | Где купить | Скачать | |||||

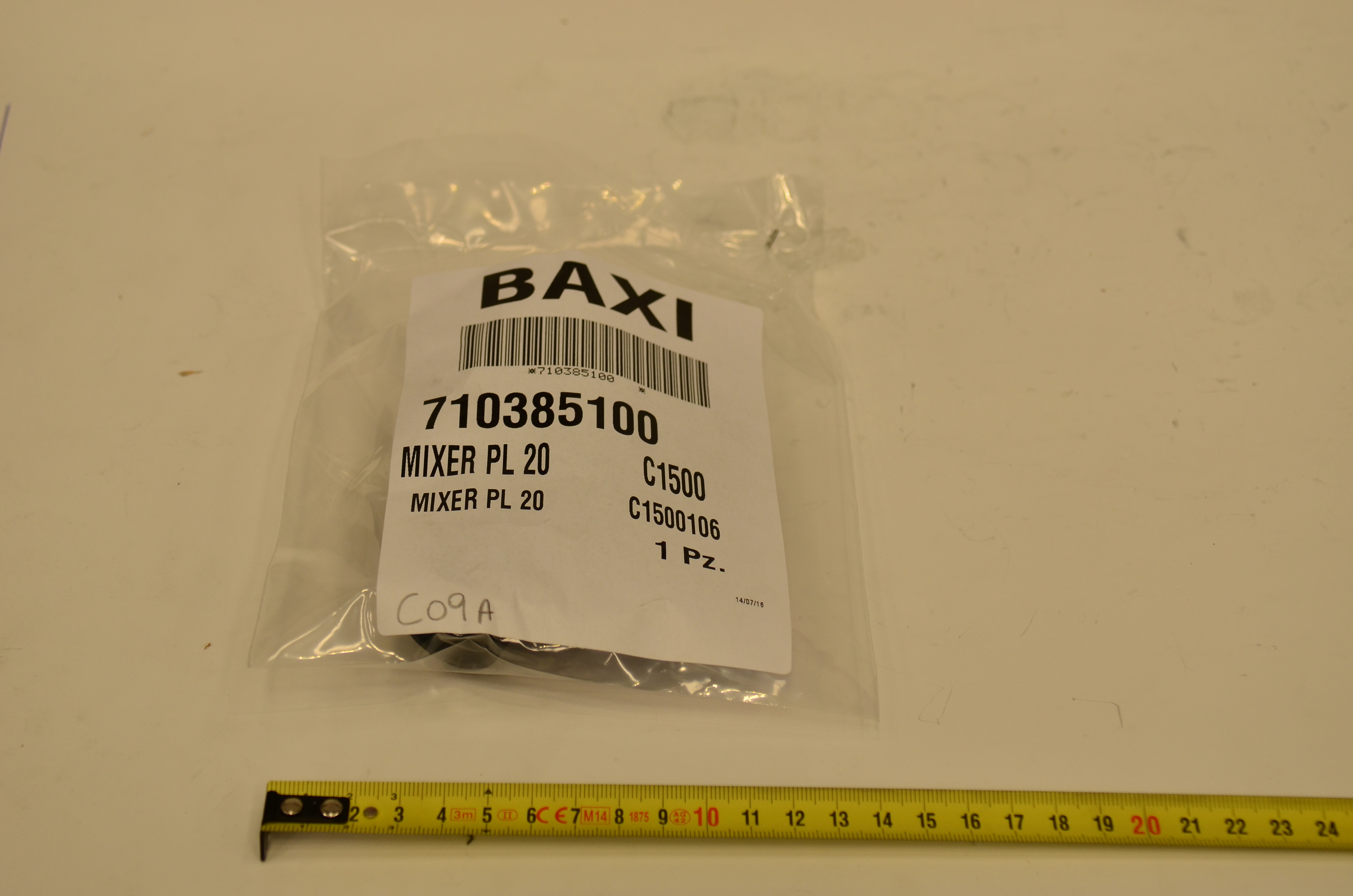

| 18 | 710385100 |  Скачать | MIXER PL 20 C1500106 | Газовоздушный смеситель (устройство Вентури) | 22.69 | Где купить | - | |||||
| 65 | 710424200 |  Скачать | FLAME SENSOR | Электрод контроля пламени BP | 20.16 | Где купить | - | |||||
| 528 | 710439300 |  Скачать | SENSOR TODS | Датчик температуры NTC накладной | 19.92 | Где купить | - | |||||
| 134 | 710458300 |  Скачать | GAS NOZZLE D.4,6 | инжектор газовый BP d.4,6 | 5.26 | Где купить | - | |||||
| 73 | 710493600 |  Скачать | AIR VENT PUMP LUNA4 | воздухоотводчик автоматический | 34.4 | Где купить | - | |||||
| 151 | 710566100 |  Скачать | CONTROL PANEL COVER | кожух электрической коробки | 4.22 | Где купить | - | |||||
| 999 | 710651100 |  Скачать | REMOTE CONTROL CABLE | кабель дистанционного управления | 6.11 | Где купить | - | |||||
| 999 | 710651500 |  Скачать | WIRING PCB INPUT | Проводка электрическая (от платы к клеммной колодке М1 - к перемычке комнатного термостата) | 6.11 | Где купить | - | |||||
| 799 | 710654100 |  Скачать | SPRING FIXING D.9mm - 10PCS | Пружина фиксирующая D.9 (УПАКОВКА - 10 шт) | 5.88 | Где купить | - | |||||
| 169 | 710673600 |  Скачать | MANOMETER D.28 | манометр D.28 | 26.36 | Где купить | - | |||||
| 81 | 710682200 |  Скачать | DHW CARTRIDGE 8L | Датчик протока ГВС с фильтром | 35.54 | Где купить | - | |||||
| 22 | 710692300 |  Скачать | FAN NRG118 | вентилятор NRG118 | 0 | Где купить | 1717 | 768062100 | - | |||
| 805 | 710731500 |  Скачать | EASY SERVICE KEY | Ключ-конфигуратор | 63.26 | Где купить | - | |||||
| 334 | 710793200 | ELECTROVALVE H20 | 103.75 | Где купить | - | |||||||
| 804 | 710793400 | HYDRAULIC GROUP | 424.61 | Где купить | - | |||||||
| 780 | 710865100 | BOILER SUPPORT | 25.12 | Где купить | - | |||||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3 | Где купить | - | |||||
| 70 | 710969000 | PUMP/EXCHANGER PIPE ASSEMBLY | 21.11 | Где купить | - | |||||||
| 624 | 710976600 |  Скачать | HALL SENSOR ASSY | датчик Холла | 43.32 | Где купить | - | |||||
| 35 | 711078600 | EXPANSION VESSEL 7,5L | 101.57 | Где купить | - | |||||||
| 36 | 711082400 | FLEX. PIPE EXPANSION VESSEL | 8.09 | Где купить | - | |||||||
| 673 | 711089500 | PIPE CONDENSY/SYPHON | 21.46 | Где купить | - | |||||||
| 999 | 711105800 | SAFETY THERMOSTAT WIRINGS | Термостат предохранительный | 4.59 | Где купить | - | ||||||
| 999 | 711105900 | EXTERNAL SENSOR WIRING | 4.29 | Где купить | - | |||||||
| 999 | 711106000 | PCB POWER WIRING | 4.55 | Где купить | - | |||||||
| 999 | 711106100 | GAS VALVE POWER WIRING | 5.25 | Где купить | - | |||||||
| 999 | 711106200 | LOW VOLTAGE WIRING | 14.4 | Где купить | - | |||||||
| 999 | 711112800 | ELECTROVALVE WIRING | 15.79 | Где купить | - | |||||||
| 152 | 711130000 | PANEL PLATE/DISPLAY ASSEMBLY | 10.29 | Где купить | - | |||||||
| 3 | 711132100 | ASSIEME FIANCO DX DUO-TEC IN | 0 | Где купить | 1638 | 766716900 | - | |||||
| 2 | 711132200 | LEFT PANEL ASS. DUO-TEC IN | Панель в сборе левая | 94.93 | Где купить | 1638 | 766717000 | - | ||||
| 136 | 711175400 | FLOW PIPE | 39.88 | Где купить | - | |||||||
| 139 | 711255900 | FLEXIBLE GAS PIPE | 29.35 | Где купить | - | |||||||
| 4 | 711427300 | FRONTAL PANEL ASSEMBLY | Панель передняя в сборе | 67.31 | Где купить | 1638 | 766715000 | - | ||||
| 41 | 711566300 | BURNER PRX0138 | Горелка | 47.25 | Где купить | - | ||||||
| 408 | 711571000 |  Скачать | COMB.CHAMBER UPPER COVER | передняя крышка камеры сгорания | 68.27 | Где купить | - | |||||
| 131 | 721309400 |  Скачать | NTC SENSOR NICKEL | датчик температуры (NTC) (погружной) | 23.97 | Где купить | - | |||||
| 120 | 721403800 |  Скачать | 3 WAY VALVE CARTRIDGE | Картридж трехходового клапана | 41.55 | Где купить | - | |||||
| 409 | 721543100 |  Скачать | BURNER GASKET ASS. | Уплотнение горелки | 5.39 | Где купить | - | |||||
| 711 | 721696400 | SIPHON GASKET - 10PCS | Уплотнение сифона (УПАКОВКА - 10 шт) | 13.32 | Где купить | - | ||||||
| 999 | 722133100 | 3WV POWER WIRING | 9.31 | Где купить | - | |||||||
| 999 | 722178400 | FAN/PUMP POWER WIRING WI. | 13.77 | Где купить | - | |||||||
| 999 | 722178600 | FAN/PUMP POWER WIRING GR. | 17 | Где купить | - | |||||||
| 200 | 722183500 | HYDRAULIC CONNECTIONS SET | 155.67 | Где купить | - | |||||||
| 72 | 722185500 |  Скачать | PUMP UMP 15-60 6M WITH CABLE | Насос циркуляционный UMP 15-60 6M с проводом | 291.47 | Где купить | 1824 | 770477600 | - | |||
| 154 | 722233100 |  Скачать | PCB BP HAGC03 BX01 | Электронная плата | 0 | Где купить | 1727 | 767905600 | - | |||
| 999 | 722513200 | FAN/PUMP SPEED CONTROL WIRING | 16.57 | Где купить | - | |||||||
| 445 | 722521500 | EXCHANGER/SIPHON PIPE | 7.34 | Где купить | - | |||||||
| 415 | 765806200 |  Скачать | SIPHON BODY H170 | корпус сифона H170 | 23.36 | Где купить | - | |||||
| 4 | 766715000 | 139.33 | Где купить | 1639 | NO | - | ||||||
| 3 | 766716900 | 104.93 | Где купить | 1639 | NO | - | ||||||
| 2 | 766717000 | ASS.FIANCO SX DUO-TEC IN BAXI | 0 | Где купить | 1639 | NO | - | |||||
| 90 | 766947000 |  Скачать | FILLING TAP ASSY | кран заполнения | 15.77 | Где купить | 1640 | 1824 | YES | 768777500 | - | |
| 154 | 767905600 |  Скачать | GR.SC.BP HAGC03-BX01+IST.BAXI | Электронная плата | 0 | Где купить | 1728 | 1824 | YES | 7713215 | - | |
| 22 | 768062100 |  Скачать | FAN NRG118 | вентилятор NRG118 | 303.16 | Где купить | 1718 | YES | - | |||
| 90 | 768777500 |  Скачать | FILLING TAP ASSY | Кран заполнения с фильтром | 47.91 | Где купить | 1825 | YES | - | |||
| 72 | 770477600 |  Скачать | PUMP UPM3S 15-60 L4 SSI | Насос циркуляционный UMP 15-60 6M с проводом | 300.2 | Где купить | 1825 | YES | - | |||
| 154 | 7713215 |  Скачать | PCB BP HAGC03 BX01O | Электронная плата | 0 | Где купить | 1825 | 1909 | YES | 7726557 | - | |
| 154 | 7726557 |  Скачать | PCB B&P HAGC03 BX01 | Электронная плата | 349.16 | Где купить | 1910 | YES | - | |||
| 5 | 766714900 | 22.53 | Где купить | - |
