Поиск информации об изделии
CSB456313671
LUNA-3 SILVER SPACE 310 Fi (CSB45631367)
B84795099 - 141135348
CSB45631367
Модель снята с производства
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 496 | 400020 |  Скачать | O-RING - 10PCS | уплотнение кольцевое резиновое (УПАКОВКА - 10 шт) | 9.39 | Где купить | 400020P1 | Скачать | |||||
| 350 | 600860 | SOLENOID VALVE COIL | Привод крана подпитки | 13.63 | Где купить | - | |||||||
| 334 | 602870 |  Скачать | ELECTROV./ RETAIN.VALVE ASSY | Клапан подпитки автоматический | 91.48 | Где купить | - | ||||||
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 20.05 | Где купить | Скачать | ||||||
| 44 | 608430 |  Скачать | TRANSFORM. KIT N.G. (15x1,28) | Инжекторы для природного газа комплект | 28.1 | Где купить | 7733876 5666400 | Скачать | |||||
| 44 | 608450 |  Скачать | TRANSFORM.KIT LPG(15x 0,77) | Инжекторы для сжиженного газа комплект(15x 0,77) | 24.97 | Где купить | 7723785 5699390 7823785 | Скачать | |||||
| 240 | 618480 |  Скачать | NON RETURN VALVE GROUP | Клапан обратный | 0 | Где купить | 711112600 | Скачать | |||||
| 81 | 620340 |  Скачать | FILTER-TRASDUC GROUP -100078- | Датчик протока ГВС с фильтром | 39.9 | Где купить | Скачать | ||||||
| 32 | 620870 |  Скачать | H2O/GAS EXCHANGER 31KW+CLIP | Теплообменник основной с клипсами | 289.18 | Где купить | 5680990 7733852 | Скачать | |||||
| 493 | 620880 |  Скачать | FILLING KNOB ASS.L=50-10.0318- | Ручка крана наполнения системы | 3.02 | Где купить | - | ||||||
| 90 | 620890 |  Скачать | FILLING GR.WITH TURBINE 120074 | кран наполнения системы в сборе | 23.78 | Где купить | Скачать | ||||||
| 9 | 625380 | REDUCT.GROUP. LUNA3 IN/SPACE | Ограничитель забора воздуха | 0 | Где купить | - | |||||||

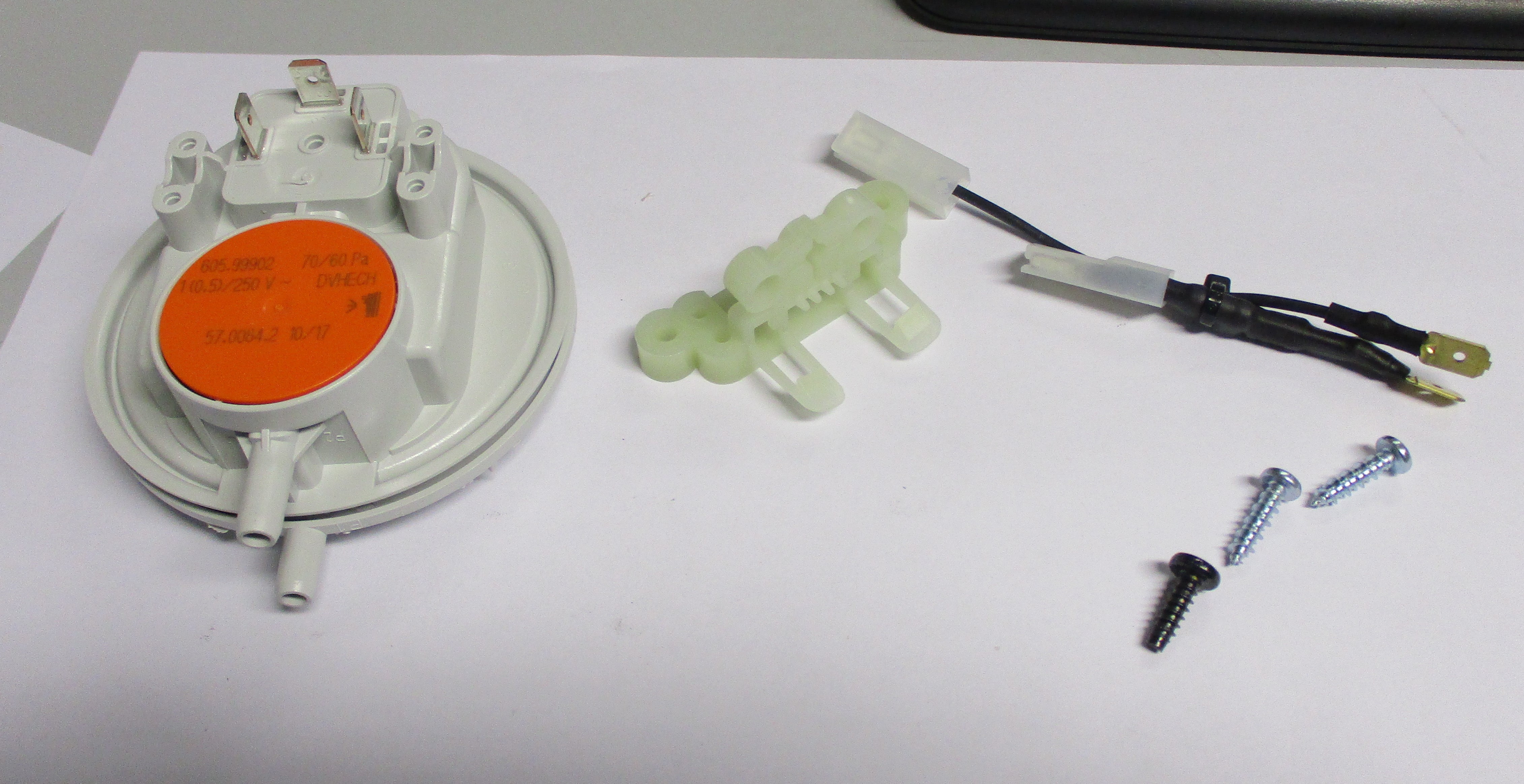

| 23 | 628610 |  Скачать | PRESS.SWITCH ASSEMBLY 0,68mbar | Пневмореле | 145.58 | Где купить | 721890300 710789900 628720 628770 5663820 | Скачать | |||||
| 87 | 631680 |  Скачать | PUMP CONNECTING ELEMENT/OR | Соединительный элемент насоса | 9.35 | Где купить | 5210710 | - | |||||
| 452 | 5102200 | PIN | штифт | 4.4 | Где купить | - | |||||||
| 31 | 5111850 |  Скачать | PANEL-COMB CHAMBER-105 | Крышка термоизоляционной панели передняя | 19.52 | Где купить | 7733842 | Скачать | |||||
| 600 | 5112530 |  Скачать | SPRING - 10PCS | фиксатор пружинный - клипсы (УПАКОВКА - 10 шт) | 4.63 | Где купить | 5112530P1 | Скачать | |||||
| 520 | 5113050 | AIR DEFLECTOR 31 KW | Регулятор подачи воздуха 31 кВт | 1.47 | Где купить | - | |||||||
| 12 | 5113310 | SUCTION CAP | заглушка отверстия всасывания воздуха | 3.37 | Где купить | - | |||||||
| 34 | 5113650 |  Скачать | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.6 | Где купить | 7731883 | Скачать | |||||
| 40 | 5115590 |  Скачать | SURROUND-SIGHT GLASS | Рамка стекла смотрового | 5.07 | Где купить | - | ||||||
| 634 | 5115960 |  Скачать | LEFT AIR DEFLECTOR LUNA3 | левая боковая крышка камеры сгорания | 8.7 | Где купить | 7733840 | - | |||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 4.92 | Где купить | 7733860 | Скачать | |||||
| 10 | 5207060 |  Скачать | FLUE ADAPTOR | Адаптер системы удаления продуктов сгорания | 18.13 | Где купить | 7733793 | - | |||||
| 49 | 5207070 |  Скачать | FLUE SAMPLE PLUG | колпачок фланца дымохода | 2.75 | Где купить | - | ||||||
| 280 | 5207730 |  Скачать | GASKET 14,2X18X1,5 - 10PCS | Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт) | 5.61 | Где купить | 5207730P1 | Скачать | |||||
| 139 | 5210630 |  Скачать | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.78 | Где купить | Скачать | ||||||
| 640 | 5211490 | CONNECTOR FOR ELECTROVALVE | Патрубок для крана подпитки | 11.6 | Где купить | - | |||||||
| 137 | 5211500 | CONNECTION GAS VALVE | соединительный элемент (клапан газовый/рампа) | 13.79 | Где купить | - | |||||||
| 28 | 5213190 |  Скачать | INSULATING PANEL | термоизоляционная панель боковая | 25.07 | Где купить | 5210910 7733844 | Скачать | |||||
| 29 | 5213290 |  Скачать | INSULATION - REAR PANEL | термоизоляционная панель задняя | 18.32 | Где купить | 5206740 5210260 5213230 7733838 | Скачать | |||||
| 30 | 5213340 |  Скачать | INSULATING PANEL | Термоизоляционная панель передняя | 31.98 | Где купить | 5213330 5210750 7733834 | Скачать | |||||
| 17 | 5213750 |  Скачать | CONVEYOR BEND LUNA3 | Устройство вытяжки | 14.55 | Где купить | 7733801 | - | |||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.32 | Где купить | 7733858 | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Где купить | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Где купить | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.5 | Где купить | YYY005402833 200025369 5402830P1 | Скачать | |||||
| 77 | 5404520 |  Скачать | DHW PLATE EXCHANGER GASKET - 4PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 4 шт) | 4.72 | Где купить | 5404520P1 | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Где купить | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Где купить | 5404650P1 | Скачать | |||||
| 75 | 5404670 |  Скачать | GROMMET - PIPE ASSEMBLY | Уплотнение трубки теплообменника | 2.6 | Где купить | YYY005404671 200025370 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Где купить | Скачать | ||||||
| 122 | 5405370 |  Скачать | O-RING - 10PCS | Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт) | 11.83 | Где купить | 5405370P1 | Скачать | |||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.78 | Где купить | 5405310 5406360P1 | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Где купить | 5404810 5407400P1 | Скачать | |||||
| 47 | 5407810 |  Скачать | GASKET-MANIFOLD ADAPTOR | Уплотнение рампы подачи газа | 0.76 | Где купить | Скачать | ||||||
| 61 | 5407830 |  Скачать | INSULATION BOOT - ELECTRODE | колпачок электрода изоляционный | 1.83 | Где купить | Скачать | ||||||
| 11 | 5407890 |  Скачать | GASKET ADAPTOR | Уплотнение адаптера системы удаления продуктов сгорания | 4.15 | Где купить | 5404790 7733795 | Скачать | |||||
| 24 | 5407930 | TUBO PRESA COMPENS. L=150 | Трубка компенсационная силиконовая | 0 | Где купить | 5414320 YYY005407931 200025371 | - | ||||||
| 45 | 5407940 |  Скачать | GASKET-BURNER MANIFOLD | Уплотнение рампы подачи газа | 0.98 | Где купить | 7733846 | Скачать | |||||
| 8 | 5408080 |  Скачать | PRESSURE SWITCH PIPE L=270 | Трубка пневмореле | 6.74 | Где купить | 5405580 | Скачать | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.07 | Где купить | 710107800 5408560P1 | Скачать | |||||
| 62 | 5409570 |  Скачать | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.12 | Где купить | YYY005409572 200025372 5643090 | Скачать | |||||
| 425 | 5412270 |  Скачать | GASKET FAN HT | Уплотнение вентилятора | 4.62 | Где купить | Скачать | ||||||
| 151 | 5413220 | CONTROL PANEL COVER LUNA3 IN | кожух электрической коробки | 5.43 | Где купить | - | |||||||
| 153 | 5413230 | COVER HOLDER IN | кожух клеммной коробки | 1.75 | Где купить | - | |||||||
| 341 | 5413240 | BOX COVER BOTTOM LUNA IN HT300 | корпус электроники защитный | 7.36 | Где купить | - | |||||||
| 14 | 5413600 | TOP PANEL LUNA3 SIL. SP.310 | панель верхняя | 20.24 | Где купить | - | |||||||
| 18 | 5413850 |  Скачать | PRESS.SENS.VENTURI SINGLE TAP | Вентури трубка | 11.35 | Где купить | 200025393 | Скачать | |||||
| 42 | 5604090 |  Скачать | BURNER ELEMENT | элемент горелки | 8.29 | Где купить | - | ||||||
| 15 | 5621890 | CLAMP - FLUE DUCT | кольцо зажимное | 5.35 | Где купить | - | |||||||
| 515 | 5651070 | FILTER WITH WASHER | Фильтр крана подпитки с прокладкой | 3.1 | Где купить | - | |||||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Где купить | 9951120 5625450 625450 | Скачать | |||||
| 41 | 5653300 |  Скачать | BURNER ASSEMBLY (15 ELEMENTS) | Горелка (15 элементов) | 180.67 | Где купить | 7733872 | Скачать | |||||
| 140 | 5653610 |  Скачать | GAS VALVE | клапан газовый (SIT 845 SIGMA) | 149.45 | Где купить | 767738500 | Скачать | |||||
| 22 | 5655730 |  Скачать | FAN - 105 | вентилятор | 101.87 | Где купить | 7733818 200025394 | Скачать | |||||
| 46 | 5657180 |  Скачать | ADAPTOR-MANIFOLD | Фланец с прокладкой рампы подачи газа в сборе | 9.42 | Где купить | 5210680 | Скачать | |||||
| 72 | 5659550 |  Скачать | PUMP UP 15-60 AO & CONNECTOR | Насос циркуляционный UP 15-60 с коннектором | 233.36 | Где купить | 722148000 7774725 5669570 5687510 5687280 721958200 | Скачать | |||||
| 36 | 5660380 |  Скачать | EXPANSION VESSEL PIPE | Трубка расширительного бака | 7.4 | Где купить | - | ||||||
| 220 | 5661830 | PANEL | Панель нижняя корпуса | 30.56 | Где купить | - | |||||||
| 200 | 5662210 | EQUIPMENT | подсоединения в сборе | 100.06 | Где купить | - | |||||||
| 210 | 5662230 | GAS TAP G3/4 | кран газовый | 22.55 | Где купить | - | |||||||
| 140 | 5665210 |  Скачать | GAS VALVE VK4105M | клапан газовый (HONEYWELL VK 4105 M) | 203.4 | Где купить | 600850 5644680 5665230 | Скачать | |||||
| 37 | 5666040 | FRONT.PANEL COMB.CHAMB.IN 31kW | изоляционная панель | 81.96 | Где купить | 5661130 | - | ||||||
| 147 | 5666710 | CONNECTION TRAVERSE | соединительная панель | 31.95 | Где купить | - | |||||||
| 43 | 5680970 |  Скачать | GAS RAMP WITH INJECT. (D.1,28) | Рампа подачи газа с инжекторами | 55.47 | Где купить | 7733874 | - | |||||
| 25 | 5681090 |  Скачать | CONVEYOR ASSEMBLY LUNA3 | колпак вытяжки в сборе | 49.38 | Где купить | 7733820 | Скачать | |||||
| 259 | 5681120 |  Скачать | BRAND BAXI LUNA3 | марка BAXI | 3.57 | Где купить | Скачать | ||||||
| 347 | 5682690 |  Скачать | REMOTE CONTROL ASSEMBLY | панель управления выносная | 222.97 | Где купить | Скачать | ||||||
| 76 | 5686680 |  Скачать | DHW PLATE EXCHANGER 14 PLATES | Теплообменник ГВС пластинчатый вторичный на 14 пластин | 96.83 | Где купить | 5686660 5653650 5653680 5655780 5686670 5686690 5653660 | Скачать | |||||
| 154 | 5687020 |  Скачать | PCB LUNA3 COMFORT | Электронная плата (Bertelli) (LUNA3) | 222.97 | Где купить | 5681760 | Скачать | |||||
| 43 | 5687770 | GAS RAMP ASSEMB 15 HOLE D.0.77 | Рампа подачи газа с инжекторами | 69.85 | Где купить | - | |||||||
| 136 | 5689780 | PIPE EXCH/3 W.VALVE LUNA IN FF | Трубка в сборе (циркуляционный насос/теплообменник) | 44.65 | Где купить | - | |||||||
| 70 | 5689790 | PIPE PUMP/EXCH.LUNA3 IN FF | Трубка возврата (от насоса к котлу) | 33.53 | Где купить | - | |||||||
| 232 | 5689820 |  Скачать | PCB RELAY LUNA3 | плата для подключения AGU 2.002 | 64.89 | Где купить | - | ||||||
| 27 | 5689920 | COMB.CH. ASS.LUNA3 IN FF 31kW | крышка термоизоляционной панели | 116.88 | Где купить | - | |||||||
| 3 | 5692220 | RIGHT SIDE PANEL | Панель правая в сборе | 80.83 | Где купить | - | |||||||
| 2 | 5692230 | LEFT SIDE PANEL | рейка крепежная задняя | 87.38 | Где купить | - | |||||||
| 4 | 5693660 | FRONT.PAN.ASS.LUNA3 SILV.SPACE | Панель передняя в сборе | 139.1 | Где купить | 5661070 | - | ||||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Где купить | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | Скачать | |||||
| 80 | 5696450 |  Скачать | HYDR.INLET GR.WITHOUT BYPASS | Гидравлическая группа входная без бай-пасса | 137.34 | Где купить | - | ||||||
| 451 | 8380210 | OUTER CASING FIXING SPRING | Пружина фиксации корпуса | 2.8 | Где купить | - | |||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Где купить | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 999 | 8414620 |  Скачать | CABLE | Проводка электрическая кабель питания | 7.97 | Где купить | YYY008414622 200025376 | - | |||||
| 314 | 8418870 |  Скачать | LEAD - SENSING ELECTRODE | кабель датчика пламени | 3.13 | Где купить | Скачать | ||||||
| 59 | 8419050 |  Скачать | LEAD - IGNITION ELECTRODE | кабель электрода зажигания | 3.31 | Где купить | Скачать | ||||||
| 525 | 8419060 |  Скачать | IGNITION UNIT - NAC | Устройство розжига NAC-SIT 0504014 | 16.66 | Где купить | 8511560 8620370 8511800 | 1450 | 8511560 | Скачать | |||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Где купить | 8422430 | Скачать | |||||
| 63 | 8422570 |  Скачать | ELECTRODE - IGNITION | Электрод розжига (или контроля пламени) | 17.82 | Где купить | 8421950 8422000 | Скачать | |||||
| 709 | 8423160 | TERMINAL BLOCK | крепление плавкого предохранителя | 2.43 | Где купить | - | |||||||
| 131 | 8434820 |  Скачать | TEMPERATURE SENSOR | датчик температуры (NTC) (погружной) | 24.49 | Где купить | 8433090 8434250 9950930 | Скачать | |||||
| 528 | 8435360 |  Скачать | NTC SENSOR | датчик температуры (NTC) (накладной) | 20.09 | Где купить | Скачать | ||||||
| 624 | 8435380 |  Скачать | FLOW RILEVATOR | датчик Холла в сборе | 29.25 | Где купить | Скачать | ||||||
| 525 | 8510910 |  Скачать | CABLE-GAS VALVE/IGNITER | Устройство розжига | 33.55 | Где купить | Скачать | ||||||
| 999 | 8513020 | SYSTEM WIRING LUNA3 IN FF | Проводка электрическая | 42.78 | Где купить | - | |||||||
| 999 | 8513050 | WIRING LUNA 3 IN FF | Проводка электрическая | 40.39 | Где купить | - | |||||||
| 999 | 8513080 | PCB POWER CABLE | Проводка электрическая | 7.4 | Где купить | - | |||||||
| 999 | 8513130 | CABLE-EARTH LUNA3 IN | Проводка электрическая | 1.83 | Где купить | - | |||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Где купить | 8421410 7732048 | Скачать | |||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 25.4 | Где купить | 5653690 | Скачать | |||||
| 216 | 9951230 |  Скачать | FILLING TAP | кран наполнения системы | 26.84 | Где купить | Скачать | ||||||
| 135 | 9951610 |  Скачать | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 39.22 | Где купить | 7733850 YYY009951612 YYY99516121P | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Где купить | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 749 | 9951700 |  Скачать | PRESSURE SWITCH | датчик давления | 25.54 | Где купить | 5647390 | - | |||||
| 169 | 9951830 |  Скачать | PRESSURE GAUGE | манометр | 58.83 | Где купить | 5680880 5656220 9951020 | Скачать | |||||
| 35 | 9952290 |  Скачать | EXPANSION VESSEL 7,5L | Бак расширительный | 130.13 | Где купить | 5660290 | - | |||||
| 23 | 710789800 | FLUE PRES. SWITCH 70-60Pa HUBA | Пневмореле | 0 | Где купить | 721890200 | 1448 | 721890200 | - | ||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Где купить | 5403130 710963000P1 | - | |||||
| 234 | 711103800 | FILLING PIPE ASS.LUNA IN HT | Трубка клапана подпитки | 34.97 | Где купить | 5687910 | - | ||||||
| 102 | 711107400 |  Скачать | 3 WAY VALVE ASS.W.OUT BY-PASS | 3-ходовой клапан/группа подачи | 189.73 | Где купить | 5696040 | - | |||||
| 120 | 711356900 |  Скачать | 3 WAY VALVE CARTRIDGE | Картридж трехходового клапана | 77.7 | Где купить | 7726370 627880 626710 | 1909 | - | ||||
| 23 | 721890200 |  Скачать | FLUE PRES. SWITCH 70-60Pa | Пневмореле 70-60Pa | 64.66 | Где купить | 710789800 | 1449 | YES | - | |||
| 120 | 7726370 |  Скачать | 3 WAY VALVE CARTRIDGE BAXI | Картридж трехходового клапана | 99.02 | Где купить | 711356900 626710 627880 | 1910 | YES | - |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Гидравлические аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для регулирования температуры и дистанционного управления оборудованием
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Прочие аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
-
