Поиск информации об изделии

Поиск по изделию

CYH466243982

PULSAR D 24 F (CYH46624398)

C11960001 - 153129400

CYH46624398

Доступно в текущих заказах

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
174628840 СкачатьKEYBOARD 3 AND 4 BUTTONSклавиши10.34Где купить-
151631660 Скачать CONTROL BOX COVER ECO4кожух электрической коробки5.44Где купить1224-
405103360 Скачать SURROUND - VIEWING WINDOWРамка крепления стекла5.08Где купитьСкачать
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
95115860 Скачать RESTRICTOR AIR INTAKE D60/43Ограничитель забора воздуха4.33Где купить-
55117420 СкачатьTRAVERSE SIDES CONNECTION FFПланка соединительная боковых панелей4.07Где купитьСкачать
6935117440PRINTED CNTR. PANEL PROTECTIONнакладка защитная панели управления0Где купить-
8065117880 Скачать CLIP d.10 - 10PCSПружина плоская d.10 (УПАКОВКА - 10 шт)5.12Где купить-
45117900FRONTAL PANEL ECO4Панель передняя в сборе52.84Где купитьСкачать
255118150CONVEYOR ASSEMBLY ECO4 225mmколпак вытяжки в сборе17.7Где купить-
3055118210 СкачатьFAN BRACKET ECO4 225площадка для вентилятора9.27Где купить-
395203930 Скачать VIEWING WINDOWСтекло смотровое6.05Где купитьСкачать
1395206620 Скачать CONNECTOR-GAS VALVE INLETПатрубок на входе газового клапана20.24Где купитьСкачать
285213210 Скачать INSULATING PANELтермоизоляционная панель боковая24.66Где купитьСкачать
1375214280 Скачать GAS VALVE ELBOW OUTLET FFтрубка газовая13.29Где купитьСкачать
175214290BEND FLUE EMISSIONS ECO4Устройство вытяжки14.17Где купитьСкачать
295214630 Скачать INSULATING REAR PANEL FF 225термоизоляционная панель задняя17.93Где купить-
305214700 Скачать INSUL.FRONT.PANEL ECO4 FF 225Термоизоляционная панель передняя17.93Где купить-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.83Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.08Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.83Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.75Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
245407930TUBO PRESA COMPENS. L=150Трубка компенсационная силиконовая0Где купитьB9235414320-
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.63Где купитьСкачать
2315409480 Скачать FLUE INTAKEштуцер для анализа продуктов сгорания5.06Где купитьСкачать
495409520 Скачать HOSE ADAPTER CAPколпачок фланца дымохода1.55Где купитьСкачать
625409570 СкачатьSEALED CHAMBER HOSE ADAPTERштуцер компенсационной трубки5.03Где купитьСкачать
4255412270 Скачать GASKET FAN HTУплотнение вентилятора5.03Где купитьСкачать
1515413650CONTROL PANEL COVER ECO4кожух электрической коробки0Где купить1223631660-
185413850 Скачать PRESS.SENS.VENTURI SINGLE TAPВентури трубка12.38Где купитьСкачать
245414320 СкачатьPIPE-VALVE COMPENS.4,5x8 L=170Трубка компенсации4.94Где купитьB924YESСкачать
1405653610 Скачать GAS VALVEклапан газовый (SIT 845 SIGMA)147Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
375663830 Скачать SEALED CHAMBER FRONT PANELизоляционная панель78.79Где купитьСкачать
1405665220 Скачать GAS VALVEклапан газовый (HONEYWELL VK4105M 5108)174Где купитьСкачать
445666400 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект29.98Где купитьСкачать

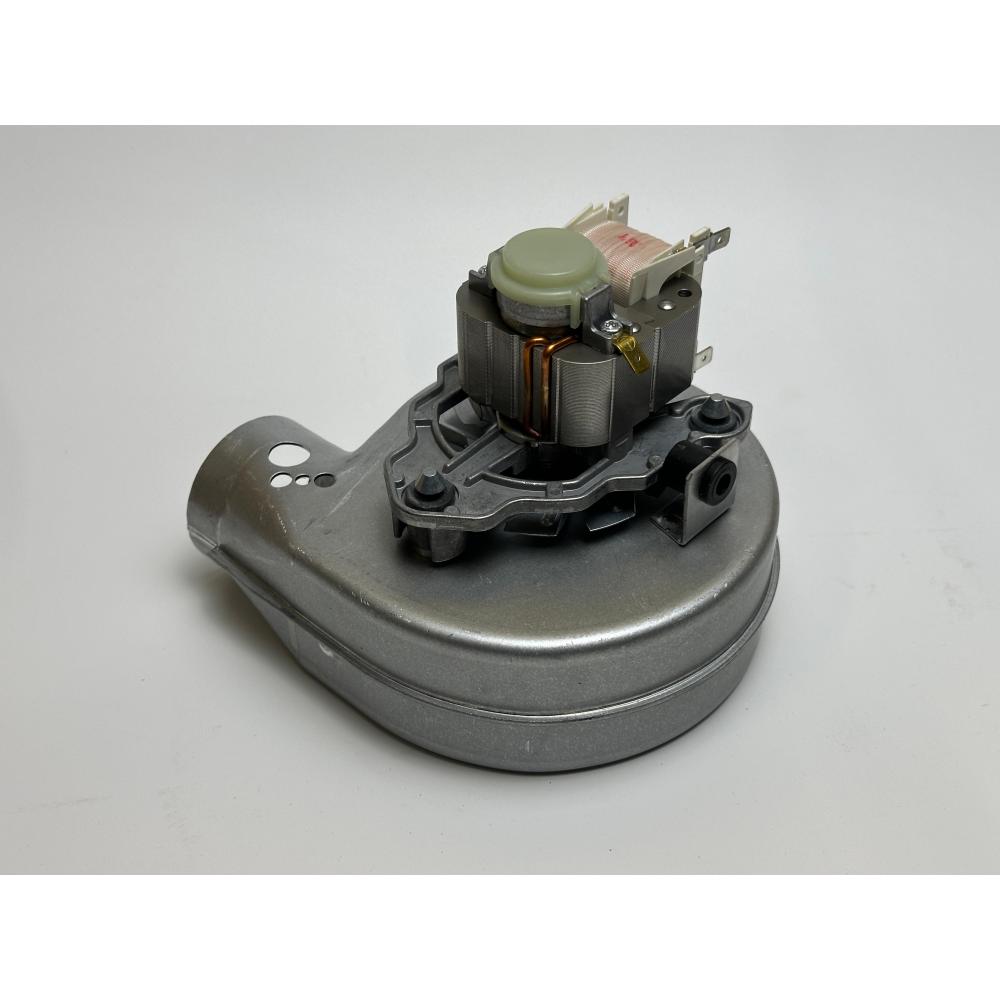

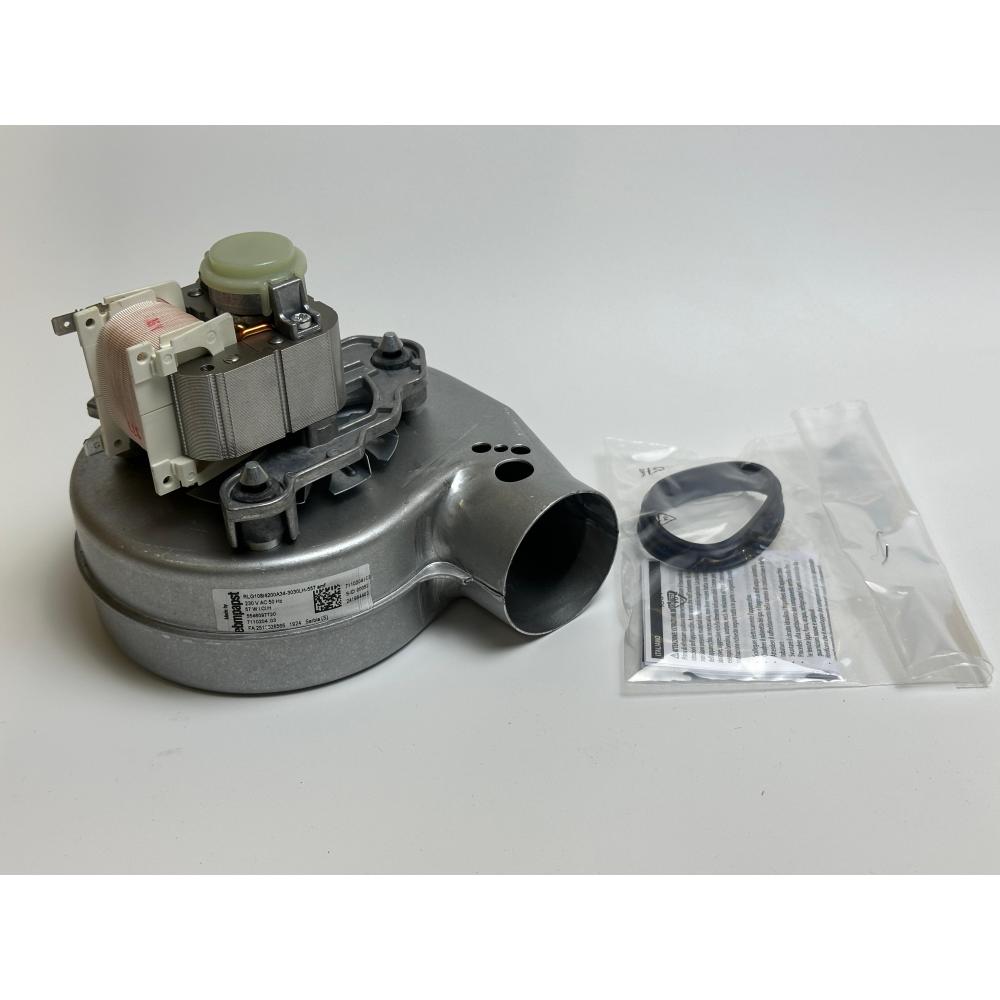

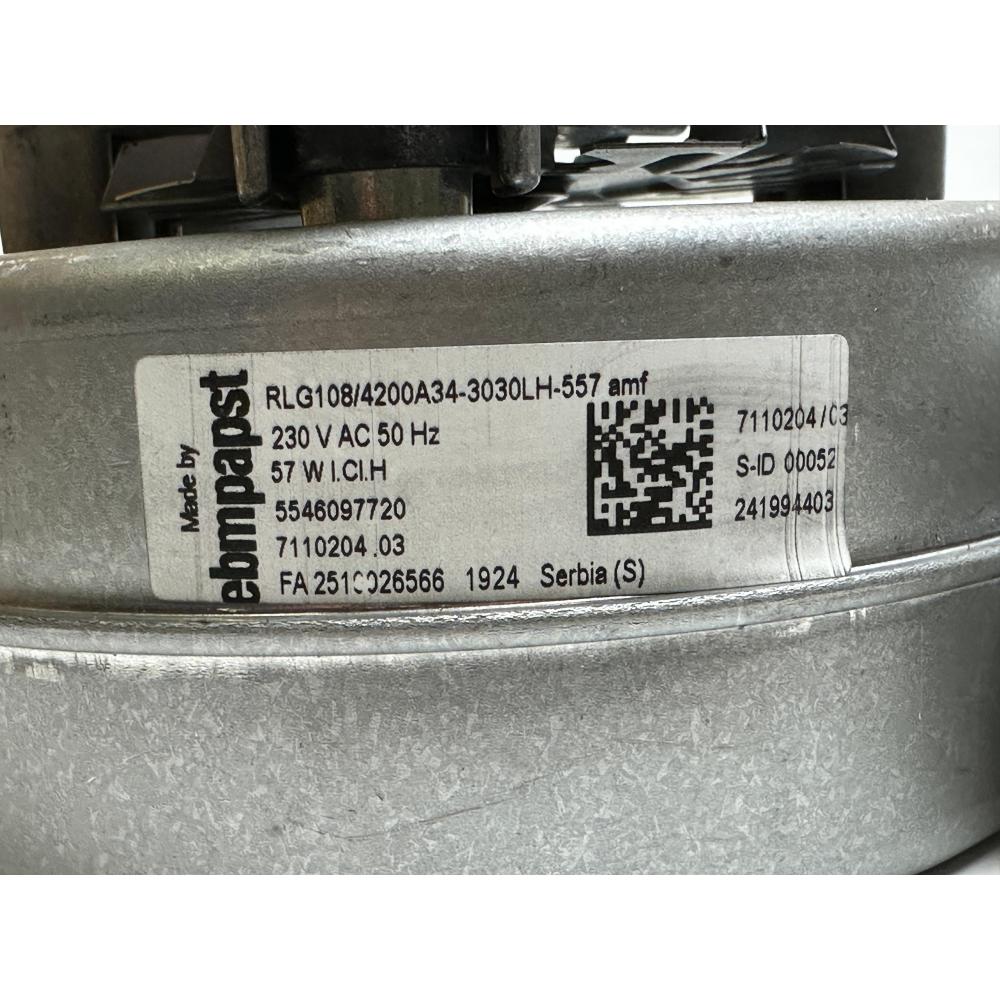

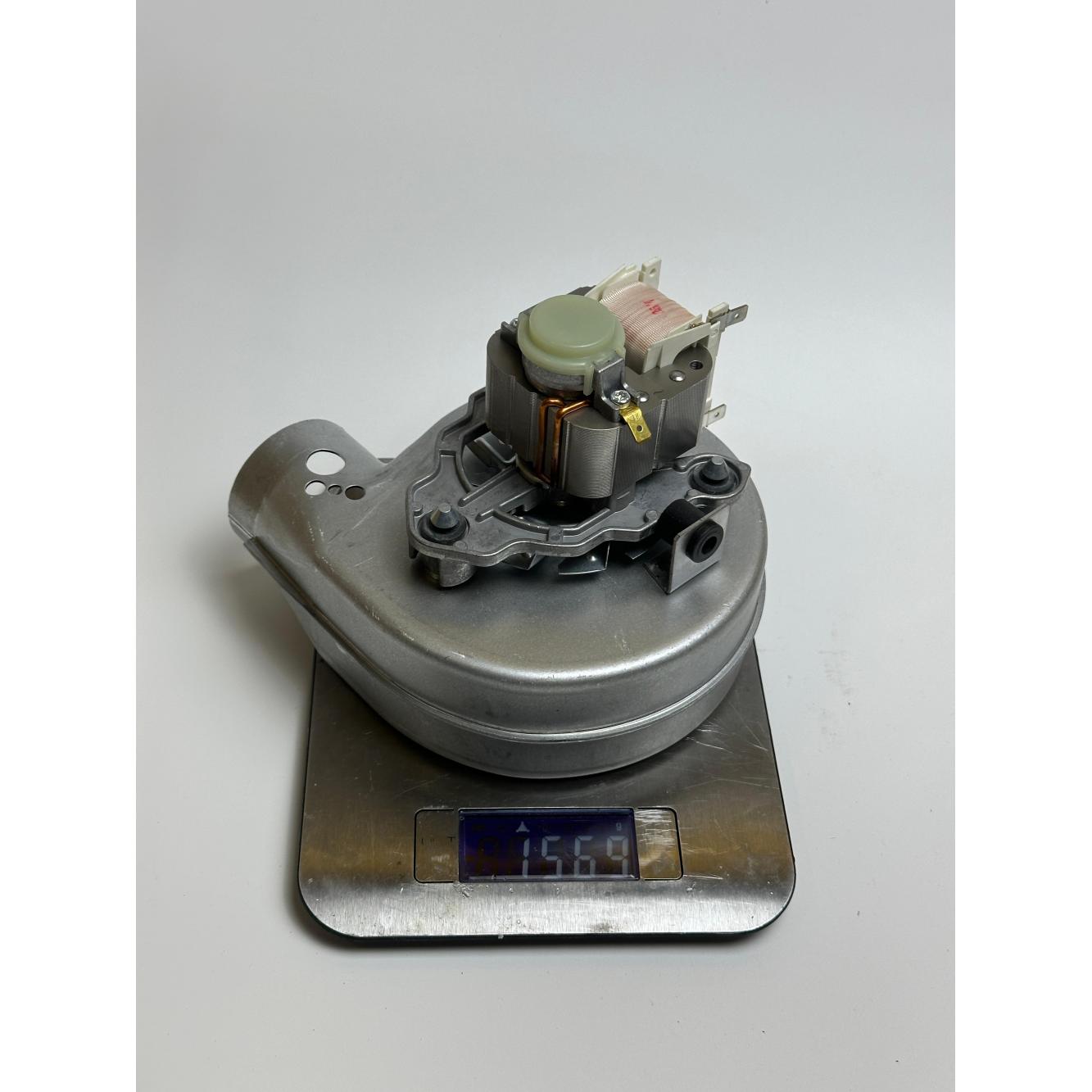

225682150 Скачать FANвентилятор121.51Где купитьСкачать
765686660 Скачать DHW PLATE EXCHANGER 10 PLATESТеплообменник ГВС пластинчатый вторичный на 10 пластин89.12Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
355693920 Скачать CIRC.EXPANS.VESSEL 6lБак расширительный 6 л74.76Где купитьC013YESСкачать
355695230CIRC.EXPANS.VESSEL 6l ZILMETБак расширительный 6 л0Где купитьC0125693920-
725698260 Скачать PUMP ONE SPEED 5metersНасос циркуляционный159.74Где купитьСкачать
35698670 Скачать RIGHT PANEL ASSEMBLY ECO4 FFПанель правая в сборе28.44Где купитьСкачать
25698680 Скачать LEFT PANEL ASSEMBLY ECO4 FFПанель в сборе левая28.44Где купитьСкачать
8045698760 Скачать HYDRAULIC GROUP COMBIгидравлическая группа в сборе321.61Где купитьСкачать
1475698770 СкачатьCONNECTION TRAVERSE ECO4соединительная панель31.03Где купить-
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака24.35Где купитьСкачать
1525698980PRINT.CONTR.PANEL ECO4-INITIAКрышка декоративная панели управления13.46Где купить-
2595699020BRAND WESTEN PULSAR DIGITмарка WESTEN PULSAR D11.97Где купить-
435700500GAS RAMP 11H/INJECTOR d.1,35Рампа подачи газа с инжекторами68.74Где купить-
415700530 СкачатьBURNER ASSEMBLY 11 ELEMENTSгорелка в сборе107.27Где купитьСкачать
275700940 СкачатьCOMBUSTION CHAMB.ASSY ECO4 225Каркас56.82Где купить-
325700950 Скачать HEAT EXCHANG. H2O/GAS ECO4 225Теплообменник291.32Где купитьСкачать
705700960 СкачатьPIPE PUMP/EXCHANGER ECO4 225Трубка насоса/теплообменника23.76Где купить-
1365700970 СкачатьPIPE EXCHANG./H.INLET ECO4 225Трубка в сборе (циркуляционный насос/теплообменник)41.28Где купить-
315700980 СкачатьCOMB.CH.FRONT.PANEL ECO4 FF225Крышка термоизоляционной панели передняя22.53Где купить-
1545702460 СкачатьPCB GROUP HDIMS 05Электронная плата213Где купитьСкачать
445704730 Скачать KIT TRANSF.GAS G31 11x0,85Инжекторы для сжиженного газа - комплект, диам. 0,85 мм, в упаковке 11 шт.29.98Где купить-
9998414540 Скачать CABLEПеремычка комнатного термостата1.41Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.84Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
5288435500 Скачать NTC SENSOR D18-ITS2410201/0-датчик температуры (NTC) (накладной) D18-ITS2410201/0-23.87Где купитьСкачать
9998513660 Скачать FAN WIRING ECO4Проводка электрическая вентилятора от разъема платы Х211.04Где купить-
9998513670 Скачать LOW VOLTAGE WIRING ECO4 FFПроводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле)20.39Где купить-
9998513890 Скачать HIGH VOLTAGE WIRING ECO4Проводка электрическая (от разъема платы Х3 к клеммной колодке, насосу, газ. Клапану SIT, мотору трехходового клапана)35.72Где купить-
9998513900 Скачать HIGH VOLTAGE WIRING ECO4Проводка электрическая (от разъема платы Х3 к клеммной колодке, насосу, мотору трехходового клапана, газ. Клапану Honeywell)36.06Где купить-
9998513910 Скачать LOW VOLTAGE WIRING ECO4Проводка электрическая низковольтная (От разъема платы Х5 к модулятору, клеммной колодке, датчику NTC ГВС, реле минимального давления и датчику протока ГВС)17.52Где купитьСкачать
598612400 Скачать IGNITION CABLE L=250 ECO4кабель электрода зажигания0Где купитьСкачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.56Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
363710045300 Скачать O-RING d.17,86X2,62 - 10PCSУплотнение кольцевое d.17,96X2,62 (УПАКОВКА - 10 шт)4.88Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.182.3Где купитьСкачать
91710045500 Скачать DISCHARGE TAP CONNECTIONкран слива19.92Где купить-
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить1314YES-
675710046100 Скачать CLIP BRASS ADAPTORклипсы латунного штуцера3.05Где купить-
624710046200 Скачать HALL SENSOR ASSYдатчик Холла0Где купить1219710976600Скачать
98710046300 Скачать BY-PASS CONNECTION ASSYТрубка бай-пасса в сборе15.47Где купить-
114710046400 Скачать O-RING d.15,54 X 2,62 - 10PCSУплотнение кольцевое 15,54X2,62 (УПАКОВКА - 10 шт)6.72Где купить-
90710046600 Скачать FILLING TAP ASSYкран заполнения0Где купить1639766947000Скачать
763710046700 Скачать CLIP FLAT d.12клипсы плоская d.122.3Где купить-
767710046900 Скачать PTP EXCHANGER FIXING SCREW - 10PCSвинт фиксирующий теплообменника ГВС (УПАКОВКА - 10 шт)6.4Где купить-
373710047100 Скачать CH FILTERФильтр8.04Где купить-
337710047300 Скачать 3WV MOTOR HEADмотор трехходового клапана139.6Где купитьСкачать
336710047400 Скачать CLIP - 3WV MOTOR HEADПружина фиксирующая2.3Где купить-
764710047500 Скачать CLIP U d.3 - 10PCSклипсы U-образная d.3 (УПАКОВКА - 10 шт)29.15Где купить-
122710047800 Скачать O-RING d.23,47 X 2,62 - 10PCSУплотнение кольцевое 23,47X2,62 (УПАКОВКА - 10 шт)9.72Где купить-
81710048100 Скачать DHW CARTRIDGEдатчик протока ГВС в сборе25.8Где купитьСкачать
113710048300 Скачать BY-PASS CARTRIDGEбай-пасс в сборе24.38Где купить-
340710048500 Скачать ON/OFF CH PRESSURE SWITCHПрессостат предохранительный системы отопления21.16Где купить1448721384000-
801710048700 Скачать CLIP CH PRESSURE SWITCH - 10PCSклипсы датчика давления (УПАКОВКА - 10 шт)24.56Где купить-
128710048800 Скачать O-RING d.8,9 X 1,9 - 10PCSУплотнение кольцевое 8,9X1,9 (УПАКОВКА - 10 шт)2.72Где купить-
132710049100 Скачать O-RING d.11,91 X 2,62 OR 115 - 10PCSУплотнение кольцевая 11,91X2,62OR115(pz10) (УПАКОВКА - 10 шт)2.72Где купитьСкачать
131710056200 Скачать NTC SENSORдатчик температуры (NTC) HONEYWELL7.67Где купить1422721309400Скачать
765710069700 Скачать O-RING 9,19X2,62 EPDMУплотнение кольцевоеd.9,19 X 2,620Где купить1313710045700Скачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар24.98Где купитьСкачать
120710144100 Скачать 3WV CARTRIDGEкартридж трехходового клапана0Где купить1448721403800-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
624710976600 Скачать HALL SENSOR ASSYдатчик Холла43.32Где купить1220YES-
102711033600 Скачать HYDRAULIC GR. ECO4 INLETГидравлическая группа прямой подачи (в т.ч. Поз. №№ 340,128, 99,98, 336,114, 132, 131, 763, 92, 600)144.19Где купить-
80711033700 Скачать HYDRAULIC GR. ECO4 OUTLETГидравлическая группа обратной подачи (в т.ч. Поз. № 624)173.56Где купить-
131721309400 Скачать NTC SENSOR NICKELдатчик температуры (NTC) (погружной)23.97Где купить1423YES-
340721384000 Скачать ON/OFF CH PRESSURE SWITCHпредохранительный прессостат системы отопления35.72Где купить1449YES-
120721403800 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана41.55Где купить1449YES-
23628610 Скачать PRESS.SWITCH ASSEMBLY 0,68mbarПневмореле143.19Где купитьC121YESСкачать
23628770 Скачать FLUE PRESS.SWITCH 70-60Pa HUBAПневмореле0Где купитьC144Скачать
235663820 СкачатьPR.FUMI-C6065FH1706 2-0,68mbarПневмореле0Где купитьC120628610Скачать
23710789900 Скачать ASS.PRESS.C/VITE 70-60PaПневмореле0Где купитьC1451448YES721890300Скачать
23721890300 Скачать FLUE PRESS.SWITCH 70-60PaПневмореле 70-60Pa57Где купить1449YES-
90766947000 СкачатьFILLING TAP ASSYкран заполнения15.77Где купить16401824YES768777500-
90768777500 СкачатьFILLING TAP ASSYКран заполнения с фильтром47.91Где купить1825YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71401771- СкачатьДекоративная внутр. накладка, диам. 100 ммДекоративная внутр. Накладка, диам. 100 мм. Внутренний диаметр 100 мм11.87SEALING COLLAR D.100
KHG71402341- СкачатьМуфта для соединения коаксиальных труб 100 ммМуфта для соединения коаксиальных труб15.42CLAMP D.100
KHG71403641- СкачатьВертикальный наконечник для коакс. трубы диам. 60/100 ммВертикальный наконечник для коакс. трубы диам. 60/100 мм, длина 1000 мм195.13VERT.COAXIAL CHIMNEY
KHG71403661- Скачать Изолирующая накладка для наклонных крышИзолирующая накладка для наклонных крыш. Предназначены для герметизации дымовых труб, проходящих через наклонную крышу.85.8PITCHED ROOF TILE
KHG71403671- Скачать Изолирующая накладка для горизонтальных крыш диам. 100 ммИзолирующая накладка для горизонтальных крыш. Предназначена для герметизации дымовых труб, проходящих через горизонтальную крышу44.73FLAT ROOF TILE
KHG71410141- СкачатьКоаксиальный отвод 90°, диам. 60/100 ммКоаксиальный отвод 90°, диам. 60/100 мм. Используется для начального участка, т.к. имеет муфту для присоединения к выходу котла. Отличается от KHG 714101510 другой геометрией входной части. Для последующих присоединений использовать KHG 71410151028.57COAXIAL ELBOW 60/100 90°
KHG71410151- СкачатьКоаксиальный отвод 90°, диам. 60/100 мм, без муфтыКоаксиальный отвод 90°, диам. 60/100 мм, без муфты. Используется для промежуточных участков (второй и последующий повороты). Не подходит в качестве начального участка.26COAXIAL ELBOW 60/100 90°
KHG71410161- СкачатьКоаксиальный отвод 45°, диам. 60/100 ммКоаксиальный отвод 45°, диам. 60/100 мм. При использовании в качестве начального участка необходимо заказать KHG 714101910. Для промежуточных участков используется со всеми неконденсационными котлами29.56ELBOW 60/100 45°
KHG71410171- СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 1000 ммКоаксиальное удлинение диам. 60/100 мм, длина 1000 мм34.83COAX PIPE EXTENTION L=1000 MT.
KHG71410191- СкачатьАдаптер для вертикального коаксиального выходаАдаптер для вертикального коаксиального выхода. Применяется когда отвод KHG 714101610 используется в качестве начального участка32.33VERTICAL COAXIAL OUTPUT ADAPTR
KHG71410391- Скачать Коаксиальное удлинение диам. 60/100 мм, длина 500 ммКоаксиальное удлинение диам. 60/100 мм, длина 500 мм30.71COAXIAL EXTNS.d.60/100 L=500mm
KHG71410411- СкачатьИнспектируемый коаксиальный отвод 90°, диам. 60/100 ммИнспектируемый коаксиальный отвод 90°, диам. 60/100 мм107.47COAXIAL CURVE 90° d.60/100mm
KHG71411941- Скачать Коаксиальный переходник с диаметра 80/125 мм на диаметр 60/100 ммКоаксиальный переходник с диаметра 80/125 мм на диаметр 60/100 мм. Позволяет присоединить котел с выходами диам. 60/100 мм к коаксиальному дымоходу 80/125 мм, что позволяет увеличить длину коаксиального дымохода.36.57COAX.ADAPT.80/125-60/100mm
KHG71411971- СкачатьКоаксиальный комплект для слива конденсатаКоаксиальный комплект для слива конденсата. Устанавливается на вертикальном участке. Отличается от KHG 714023411 тем что не требует дополнительной муфты для присодинения к последующей трубе дымохода. Для отвода конденсата можно использовать как этот так и старый аксессуар KHG 71408771073.35CONNECT.KIT CONDENS COAX.TUBES
KHG71414041- Скачать Коаксиальное удлинение диам. 80/125 мм, длина 1000 ммКоаксиальное удлинение диам. 80/125 мм, длина 1000 мм. Используется совместно с переходником KHG 71411941053.13ELONGAT. KIT 80/125 L=1000
KHG71414051- Скачать Коаксиальный отвод 90°, диам. 80/125 ммКоаксиальный отвод 90°, диам. 80/125 мм. Используется совместно с переходником KHG 71411941044.92BEND KIT 90° COAXIAL D 80/125
KHG71414071- СкачатьУстройство для сбора конденсатаУстройство для сбора конденсата. Предназначено для предотвращения попадания конденсата в трубки пневмореле. Устанавливается в разрыве между пневмореле и трубкой подключения к устройству вентури. Используется с пневмореле HUBA7.61CONDENSING TRAP

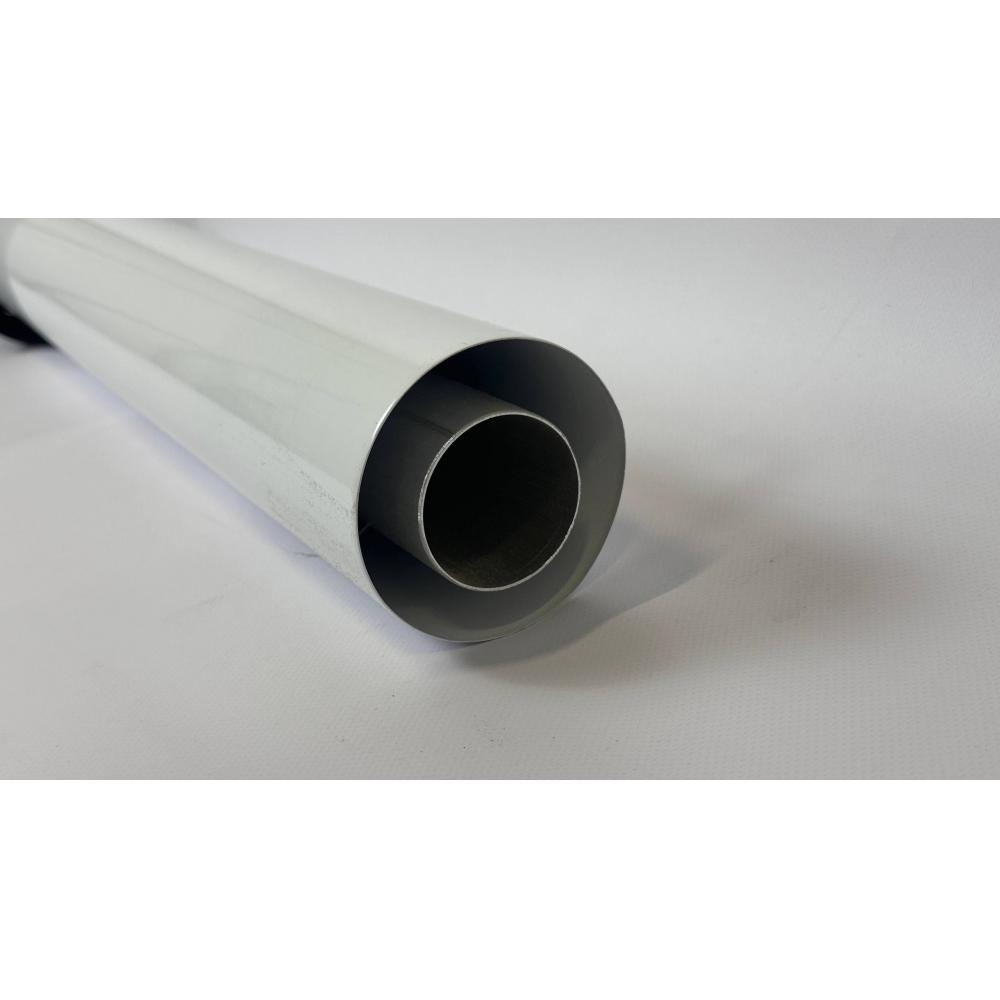

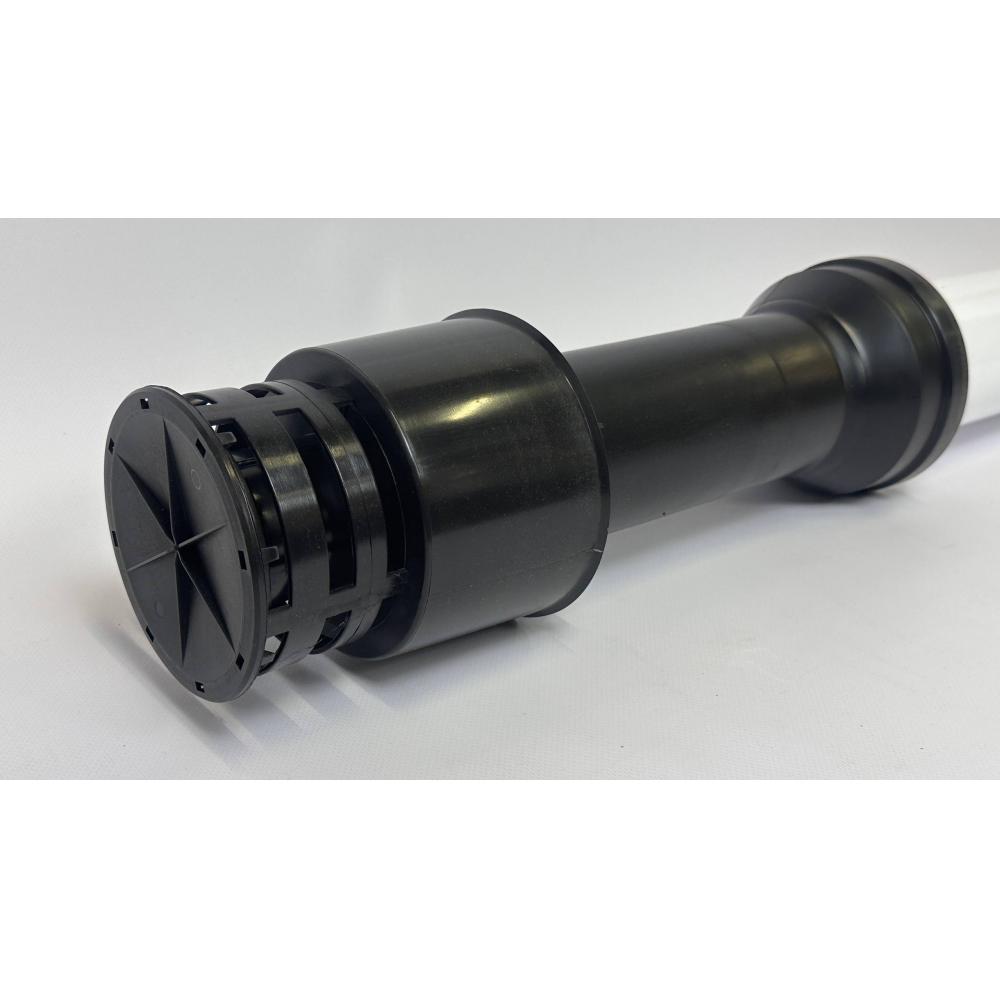

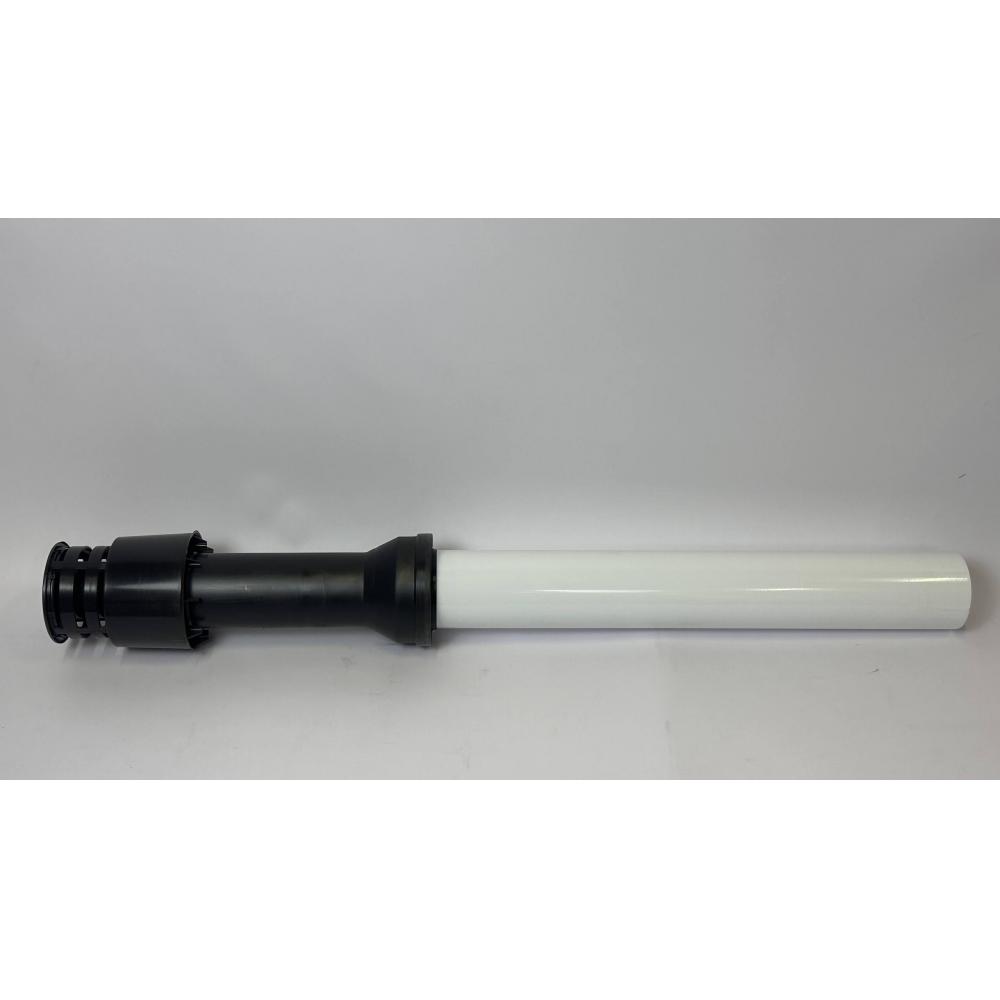

KUG71413571- СкачатьВертикальный наконечник для коакс. трубы диам. 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм - антиоблединительное исполнениеВертикальный наконечник для коакс. трубы диам. 60/100 мм, общая длина 1150 мм, длина наконечника 500 мм - антиоблединительное исполнение. Используется вместо KHG 714036410 в климатических зонах с низкими температурами. Предотвращает обмерзания воздушной кольцевой части и образование сосулек на выходной части трубы. Труба коаксиальная (труба в трубе) используется для удаления дымовых газов от котла и забора воздуха для горения.249.16VERT.CAP COX TB 60/100 500CAP
5407990Горизонтальный наконечник для коаксиальной трубыГоризонтальный наконечник для коаксиальной трубы. Является запчастью к коду KHG71410181-.3.21FLUE TERMINAL - PLASTIC
MT71413611 Скачать Коаксиальная труба с наконечником диам. 60/100 мм, общая длина 1000 мм, выступ дымовой трубы 250 мм - антиоблединительное исполнение22.68Coaxial tube antiicing D60/100mm l=1000mm
MT71410171 СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 1000 ммКоаксиальное удлинение диам. 60/100 мм, длина 1000 мм. Коаксиальная труба из высококачественного алюминия (внутренняя и наружная) эмалированная предназначена для удаления продуктов сгорания и забора воздуха. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.18.46Coaxial pipe extention diam. 60/100 mm, l=1000 m
MT71410391 СкачатьКоаксиальное удлинение диам. 60/100 мм, длина 500 ммКоаксиальное удлинение диам. 60/100 мм, длина 500 мм. Коаксиальная труба из высококачественного алюминия (внутренняя и наружная) эмалированная предназначена для удаления продуктов сгорания и забора воздуха. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители10.55Coaxial pipe extension diam. 60/100 mm, l=500 mm
MT71410151 Скачать Промежуточный коаксиальный отвод 90° без муфты, диам. 60/100 ммПромежуточный коаксиальный отвод 90° без муфты, диам. 60/100 мм. Промежуточный коаксиальный отвод 90° из высококачественного алюминия эмалированный. Используется для промежуточных участков (второй и последующий повороты). Не подходит в качестве начального участка. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.13.19Coaxial elbow 90° diam. 60/100 mm
MT71410161 СкачатьПромежуточный коаксиальный отвод 45° без муфты, диам. 60/100 ммПромежуточный коаксиальный отвод 45° без муфты, диам. 60/100 мм. Промежуточный коаксиальный отвод 45° из высококачественного алюминия эмалированный. Применяется для коаксиальных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители13.19Coaxial elbow 45° diam. 60/100 mm
MT71402340 СкачатьФланец для крепления коаксиальных дымоходов к котлам ECO Classic / ECO NovaФланец для крепления коаксиальных дымоходов к котлам ECO Classic / ECO Nova. Позволяет аксессуары, предназначенные для иcпользования в качестве начального участка, но оснащенные только муфтой, применить для котлов ECO Classic \ ECO Nova.4.88Flange diam. 100 mm
MT71401771 СкачатьДекоративная каучуковая накладка, диам. 100 ммДекоративная каучуковая накладка, диам. 100 мм. Применяется для труб с изоляцией, внутр. диам. 100 мм.1.98Decorative EPDM internal cover, dia. 100 mm
CNA20230001 СкачатьУниверсальный коаксиальный комплект подключения - отвод 90° и труба с наконечником диам. 60/100 мм, общая длина 1000 ммУниверсальный коаксиальный комплект подключения - отвод 90° и труба с наконечником диам. 60/100 мм, общая длина 1000 мм. Подходит для всех моделей газовых котлов BAXI с закрытой камерой сгорания. В комплекте есть фланец и муфта для любой системы крепеления к котлу.37UNIVERSAL COAXIAL FLUE TUBES WITH TERMINAL AND BEND 90°（DN60/100, L=1000 mm, STANDARD BOILER）
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71401041- СкачатьНаконечник для раздельных труб, диам. 80 ммНаконечник для раздельных труб, диам. 80 мм. В отличие от коаксиальных труб наконечник для раздельных труб заказывается отдельно. Защищает от порывов ветра.12.97DUAL FLUE TERMINAL D.80
KHG71401771- СкачатьДекоративная внутр. накладка, диам. 100 ммДекоративная внутр. Накладка, диам. 100 мм. Внутренний диаметр 100 мм11.87SEALING COLLAR D.100
KHG71401801- СкачатьОтвод 90° алюминиевый эмалированный, диам. 80 ммОтвод 90° алюминиевый эмалированный, диам. 80 мм18.69ELBOW 90° D.80
KHG71401811- СкачатьОтвод 45° алюминиевый эмалированный, диам. 80 ммОтвод 45° алюминиевый эмалированный, диам. 80 мм17.52ELBOW 45° D.80
KHG71401821- СкачатьТруба эмалированная диам. 80 мм, длина 500 ммТруба эмалированная диам. 80 мм, длина 500 мм18.9PAINTED PIPE D.80 L=500
KHG71401831- СкачатьТруба эмалированная диам. 80 мм, длина 1000 ммТруба эмалированная диам. 80 мм, длина 1000 мм28.57PIPE D.80 L=1000
KHG71403651- СкачатьЕдиный вертикальный наконечник для раздельных трубЕдиный вертикальный наконечник для раздельных труб. Позволяет вывести раздельные трубы на крышу единой трубой179.47VERTICAL CHIMNEY-DUAL SYSTEM
KHG71403671- Скачать Изолирующая накладка для горизонтальных крыш диам. 100 ммИзолирующая накладка для горизонтальных крыш. Предназначена для герметизации дымовых труб, проходящих через горизонтальную крышу44.73FLAT ROOF TILE
KHG71403731- СкачатьКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 ммКронштейны для крепления труб к стене (5 шт.) для труб диам. 80 мм. Предназначена для крепления труб к стене.10.66TUBE D.80 SUPPORTING BRACKET
KHG71403741- СкачатьНабор для центровки труб диам. 80 мм (5 шт.)Набор для центровки труб диам. 80 мм (5 шт.)154.18TUBE ALIGNMENT KIT
KHG71403861- СкачатьТруба алюминиевая диам. 80 мм, длина 1000 ммТруба алюминиевая диам. 80 мм, длина 1000 мм37.33ALUMINIUM TUBE D.80mm L=1000mm
KHG71403871- СкачатьТруба алюминиевая диам. 80 мм, длина 2000 ммТруба алюминиевая диам. 80 мм, длина 2000 мм77.88ALUMINIUM TUBE D.80mm L=2000mm
KHG71405031- СкачатьОпора для точного вывода трубы отвода дымаОпора для заведенения трубы отвода продуктов сгорания в единную вертикальную шахту. Устанавливается на стену и имеет 2 дополнительных съемных кронштейна. Является сборным изделием. Основное назначение - фиксация дымовой труб диаметром 80 мм и уплотнение точки ее входа в единую вертикальную шахту. Центральная часть является съемной и установлена на 4 болтах для того чтобы в случае необходимости можно было проинспектировать точку входа труб в вертикальную шахту.118.11OUTLET PIPE SMOKE SUPPORT
KHG71405041- СкачатьОпора для точного вывода труб притока / отводаОпора для заведенения труб забора воздуха и отвода продуктов сгорания в единную вертикальную шахту. Устанавливается на стену и имеет 2 дополнительных съемных кронштейна. Является сборным изделием. Основное назначение - фиксация двух труб диаметром 80 мм и уплотнение точки их входа в единую вертикальную шахту. Центральная является съемной и установлена на 4 болтах для того чтобы в случае необходимости можно было проинспеткировать точку входа труб в вертикальную шахту.129.3INLET PIPE SMOKE SUPPORT
KHG71406151- СкачатьПереходной комплект на раздельные трубы (AFR)Переходной комплект на раздельные трубы (AFR). Используется для котлов серий ECO, LUNA, MAINFOUR, ECOFOUR, NUVOLA, ECO-3, LUNA-3, LUNA-3 COMFORT, NUVOLA-3, NUVOLA-3 COMFORT и SLIM. Необходим при организации забора воздуха и отвода продуктов сгорания по раздельным трубам. В комплект поставки: подсоединение для забора воздуха (система AFR), переходник на 80 мм для отвода продуктов сгорания с муфтой и прокладкой.38.5CONVERSION KIT TO TWIN PIPE
KHG71410511- Скачать Отвод 90° для труб с изоляцией, диам. 80 ммОтвод 90° для труб с изоляцией, диам. 80 мм106.82COIBENTAL BEND 90° D. 80-BIC-
KHG71410521- Скачать Отвод 45° для труб с изоляцией, диам. 80 ммОтвод 45° для труб с изоляцией, диам. 80 мм106.35COIBENTAL BEND 45° D. 80-BIC-
KHG71410531- Скачать Труба эмал. с внешней изол., диам. 80 мм, длина 500 ммТруба эмал. с внешней изол., диам. 80 мм, длина 500 мм78.26COIBENTAL TUBE 80 L-500-BIC-
KHG71410541- Скачать Труба эмал. с внешней изол., диам. 80 мм, длина 1000 ммТруба эмал. с внешней изол., диам. 80 мм, длина 1000 мм114.49COIBENTAL TUBE 80 L-1000-BIC-
KHG71411961- СкачатьУгловой конденсатосборникУгловой конденсатосборник позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Соединяет горизонтальный и вертикальный участки, дополнительную информацию см. в инструкции к котлу45.95CONDENSATE COLLECTOR KIT
KHG71412281- Скачать Вертикальный комплект для сбора конденсатаВертикальный комплект для сбора конденсата позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Устанавливается на вертикальном участке дымохода23.63CONNECT.CONDENS KIT D80mm VERT
7114507-- Скачать Адаптер для перехода на трубы с изоляциейПереходник для использования труб с изоляцией. В комплект поставки входят муфта и прокладка. Используется для соединения раздельных труб с изоляцией и без нее.48.54INSULATION PIPES ADAPTOR
MT71401831 СкачатьТруба эмалированная диам. 80 мм, длина 1000 ммТруба эмалированная диам. 80 мм, длина 1000 мм. Труба из высококачественного алюминия эмалированная предназначена для удаления продуктов сгорания или забора воздуха. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте поставки имеются силиконовые уплотнители.11.86Pipe d.80 l=1000
MT71401821 СкачатьТруба эмалированная диам. 80 мм, длина 500 ммТруба эмалированная диам. 80 мм, длина 500 мм. Труба из высококачественного алюминия эмалированная предназначена для удаления продуктов сгорания или забора воздуха. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте поставки имеются силиконовые уплотнители.7.65Pipe d.80 l=500
MT71401801 СкачатьОтвод 90° алюминиевый эмалированный, диам. 80 ммОтвод 90° алюминиевый эмалированный, диам. 80 мм. Отвод 90° из высококачественного алюминия эмалированный. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.9.49Elbow 90° d. 80 mm
MT71401811 СкачатьОтвод 45° алюминиевый эмалированный, диам. 80 ммОтвод 45° алюминиевый эмалированный, диам. 80 мм. Отвод 45° из высококачественного алюминия эмалированный. Применяется для раздельных систем дымоудаления и воздухозабора с традиционными котлами BAXI, оснащеными закрытой камерой сгорания. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители9.49Elbow 45° d. 80 mm
MT71412281 СкачатьВертикальный участок для сбора конденсата, диам. 80 ммВертикальный участок для сбора конденсата, диам. 80 мм. Вертикальный участок из высококачественного алюминия эмалированный для сбора конденсата. Позволяет собирать конденсат, который образуется в трубе отвода продуктов сгорания, предотвращая попадание конденсата в котел. Устанавливается на вертикальном участке дымохода. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.17.14Connection condensate kit diam. 80 mm vertical
MT71410541 СкачатьТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 1000 ммТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 1000 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.44.82Coibental tube 80 mm, l=1000 mm
MT71410531 СкачатьТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 500 ммТруба эмалированная с внешней изоляцией, диам. 80/100 мм, длина 500 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.36.92Coibental tube 80 mm, l=500 mm
MT71410521 СкачатьТруба эмалированная с внешней изоляцией, диам. 80 мм, длина 250 ммТруба эмалированная с внешней изоляцией, диам. 80 мм, длина 250 мм. Труба из высококачественного алюминия эмалированная с внешней изоляцией рекомендуется для подвода воздуха к котлу. Теплоизолирована минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Внутренний диаметр 80 мм, наружний 100 мм. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.21.1Coibental tube 80 mm, l=250 mm
MT71410511 Скачать Отвод эмалированный 90° для труб с изоляцией, диам. внутр 80, диам. наруж. 100 ммОтвод эмалированный 90° для труб с изоляцией, диам. внутр 80, диам. наруж. 100 мм. Отвод предназначен для удаления продуктов сгорания или забора воздуха. Внутренний диаметр 80 мм, наружний 100 мм. Теплоизолирован минеральной ватой и позволяет исключить образование конденсата при заборе холодного воздуха с улицы. Поставляется в индивидуальной картонной коробке, в комплекте имеются силиконовые уплотнители.36.92Coibental bend 90 ° d.80 mm
MT71401851 СкачатьДекоративная каучуковая накладка, диам. 80 ммДекоративная каучуковая накладка, диам. 80 мм.1.84Decorative EPDM internal cover, dia. 80 mm
MT71401771 СкачатьДекоративная каучуковая накладка, диам. 100 ммДекоративная каучуковая накладка, диам. 100 мм. Применяется для труб с изоляцией, внутр. диам. 100 мм.1.98Decorative EPDM internal cover, dia. 100 mm
MT71401041 Скачать Наконечник для раздельных труб облегченный, диам. 80 ммНаконечник для раздельных труб облегченный, диам. 80 мм.3.95Dual flue cap d.80
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71402201- СкачатьЗапорный кран системы отопления (без фильтра) G3/4Запорный кран системы отопления (без фильтра) для SLIM. Присоединительный размер G3/418.3HEATING SYSTEM SHUT-OFF VALVE
KHG71402271- СкачатьНабор для рециркуляции NUVOLA-3, NUVOLA DUO-TECНабор для рециркуляции, NUVOLA-3, NUVOLA DUO-TEC. В комплект поставки входят: Т-образная трубка, запорный кран на входе холодной воды с обратным клапаном.39.75RECIRC.KIT NUVOLA NUV.DUO Tec
KHG71402431- СкачатьНаполнитель полифосфатный для умягчителя воды (набор из 4 картриджей)Наполнитель полифосфатный для умягчителя воды. В комплект поставки входит наполнитель для четырех картриджей.67.76POLYPHOSPHATE REFILL
KHG71402891- СкачатьГидравлический присоединительный комплектГидравлический присоединительный комплект. В комплект поставки входят: 5 изогнутых трубок, 1 запорный газовый кран.70.85HYDRAULIC KIT
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
KHG71406211- СкачатьДатчик уличной температурыДатчик уличной температуры. При использовании датчика температура теплоносителя автоматически изменяется в зависимости от температуры воздуха на улице (подробнее см. инструкции по установке и эксплуатации на котлы)27.14EXTERNAL SENSOR KIT -2000
KHG71406281- СкачатьКомнатный механический термостат от SIEMENSКомнатный механический термостат от SIEMENS. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): 1°C44.92ROOM THERMOSTAT KIT
KHG71408671- СкачатьКомнатный программируемый недельный термостат MagictimeMagictime Plus - комнатный программируемый недельный термостат. Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим антизаморозки (в положении выключено)134.38THERMOSTATE MAGISTIME
KHG71408691- СкачатьКомнатный механический термостат TAM011MIКомнатный механический термостат. Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C26THERMOSTAT MECHANICAL TAM011MI
KHG71410051- СкачатьИнтерфейсная плата сигнала о блокировкеИнтерфейсная плата сигнала о блокировке. Позволяет передать по проводам сигнал о блокировке котла.23.37ALARM PCB
KHG71410651- СкачатьИнтерфейсная плата для зонального регулированияИнтерфейсная плата для зонального регулирования. Позволяет передать по проводам сигнал о блокировке котла и управлять дополнительной зоной28.07INTERFACE RELAY PCB
7106138-- СкачатьКороб настенного монтажа контроллера E8 с клеммными колодками WAG2Короб настенного монтажа каскадного регулятора E8 с клеммными колодками в комплекте. С самим регулятором клеммные колодки не поставляются.396.45WAG2 WALL MOUNT. CASE
7107202-- Скачать Каскадный регулятор Е8Каскадный регулятор Е8. Позволяет управлять каскадом из 4-ех котлов SLIM. Также управляет приоритетным нагревом бойлера, одним прямым контуром и смесительным контуром с трехходовым клапаном. В комплекте 3 датчика температуры - уличный, датчик бойлера и датчик каскада. В комплект входят: Собственно контроллер 7104901-- Датчик уличной температуры KHW71413981- Погружной датчик KHW71413991- Накладной датчик KHW71414001- Инструкция739.56CASCADE E8 CONTROL.COMMUT. KIT
ML8569 СкачатьДополнительный датчик комнатной температуры для ZONT ConnectДополнительный датчик комнатной температуры для ZONT Connect. В комплекте поставки ZONT Connect уже есть один проводной датчик комнатной температуры ML8569. Дополнительные датчики температуры позволяют увеличить количество контролируемых помещений до 10. Можно получить информацию о температуре в этих помещениях и удаленно переключать управление микроклиматом между этими датчиками.7.53Room sensor for ZONT Connect
ML00004436Беспроводной датчик комнатной температуры ML740 для ZONT ConnectБеспроводной датчик комнатной температуры ML740 для ZONT Connect. Беспроводной датчик комнатной температуры незаменим там где уже сделан ремонт и нет возможности скрытно проложить провод. Можно установить до 10 таких датчиков, контролировать и управлять температурой 10 различных помещений. Работает в связке с радиомодулем ML13065 и устойчиво передает сигнал дальностью до 100 м.34.64Wireless room sensor ML740 for ZONT Connect
BX4991100068 Скачать Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E9.71DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E
BX0000069795 Скачать Термостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermТермостат комнатный беспроводной Smart Link c Wi-Fi и OpenThermБеспроводной комнатный термостат Smart Link, оснащенный поддержкой Wi-Fi и OpenTherm. Smart Link позволяет легко изменять и отслеживать уставку температуры как в комнате, так и в котле — благодаря цифровой шине OpenTherm.134.75Wireless room thermostat Smart Link with Wi-Fi and OpenTherm
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
62350000 СкачатьСмазка MolykoteСмазка Molykote. Используется для смазки тороидальных прокладок в гидравлических соединениях котлах77.07MOLYKOTE 111 COMPOUND (100 G)
614590Чемоданчик BAXI с инструментамВ комплект поставки входят: чемоданчик 440Х350Х140 магнитная отвертка с различными насадками отвертка плоская 3Х100 отвертка плоская 6,5Х150 отвертка укороченная плоская 6,5Х30 отвертка укороченная крестовая 4,5Х30 отвертка укороченная крестовая 6Х30 ключ разводной 250 мм клещи для труб с регулируемым зевом до 24 мм (галочки) комплект ключей шестигранных, 9 шт., 1,5-10 ножницы с изолированными ручками ключи гаечные 6/7 8/9 10/11 12/13 14/15 16/17 ключ шарнирный 7 мм.1032.97CASE COMPLETE OF TOOLS
ST40001 Скачать Инверторный стабилизатор для котельного оборудования BAXI Energy 400Инверторный стабилизатор для котельного оборудования BAXI ENERGY 400.111.64Voltage stabilizer BAXI Energy 400
RT25001 СкачатьРазделительный трансформатор для котельного оборудования BAXI Balance 250Разделительный трансформатор для котельного оборудования BAXI Balance 250.113.39Isolating transformer BAXI Balance 250
ST60001 СкачатьИнверторный стабилизатор для котельного оборудования BAXI ENERGY 600Инверторный стабилизатор для котельного оборудования BAXI ENERGY 600.128.81Voltage stabilizer BAXI Energy 600
RSW300301Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла328.73BAXI Reserve 300/3
RSF300801Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла405.89BAXI Reserve 300/8
