CSB456283686
ECO-3 280 Fi (CSB45628368)
160727086 - 201124456
CSB45628368
Модель снята с производства
1264
Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
---|---|---|---|---|---|---|---|---|---|---|---|---|
496 | 400020 | O-RING - 10PCS | уплотнение кольцевое резиновое (УПАКОВКА - 10 шт) | 9.24 | Где купить | Скачать | ||||||
15 | 600530 | ![]() | JOINT ASSEMBLY | кольцо зажимное | 4.52 | Где купить | Скачать | |||||
73 | 607290 | ![]() | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 17.13 | Где купить | Скачать | |||||

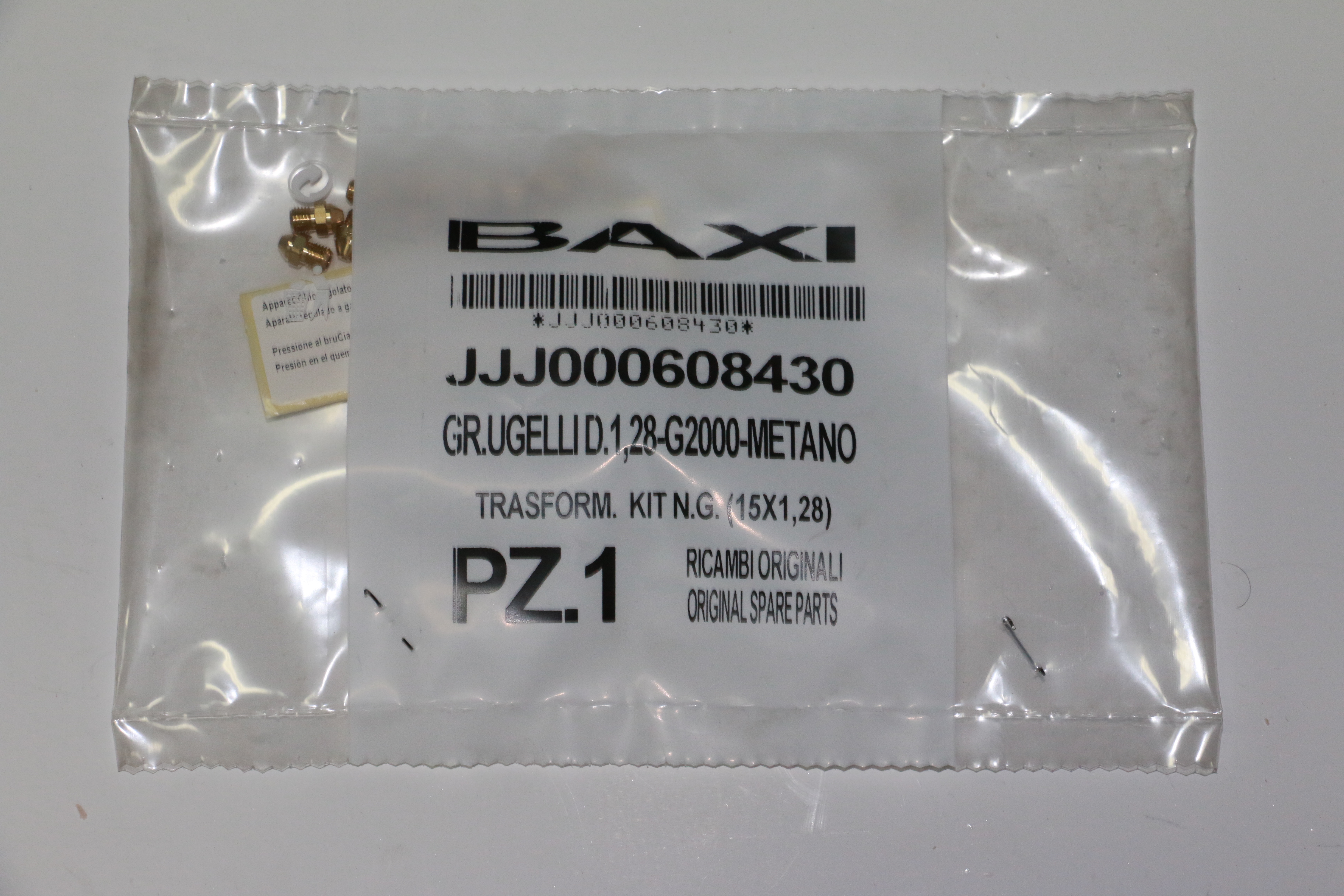

44 | 608430 | TRANSFORM. KIT N.G. (15x1,28) | Инжекторы для природного газа комплект | 30.69 | Где купить | Скачать | ||||||
44 | 608450 | TRANSFORM.KIT LPG(15x 0,77) | Инжекторы для сжиженного газа комплект(15x 0,77) | 30.69 | Где купить | Скачать | ||||||
90 | 611930 | ![]() | FILLING GROUP | кран наполнения системы в сборе | 19.38 | Где купить | Скачать | |||||
493 | 612130 | FILLING KNOB ASSEMBLY | Ручка наполнения системы в сборе L=50 | 2.39 | Где купить | Скачать | ||||||
81 | 619050 | FILTER RESTRICTOR GROUP | датчик протока ГВС в сборе | 37.32 | Где купить | Скачать | ||||||
23 | 628610 | ![]() | PRESS.SWITCH ASSEMBLY 0,68mbar | Пневмореле | 143.19 | Где купить | Скачать | |||||
518 | 5107180 | PIN-HINGED FACIA PANEL 28/28I | стержень панели управления | 1.72 | Где купить | - | ||||||
12 | 5108690 | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.31 | Где купить | Скачать | ||||||
9 | 5108700 | ![]() | RESTRICTOR-AIR INTAKE | Ограничитель забора воздуха | 4.38 | Где купить | Скачать | |||||
6 | 5109640 | BRACKET-LOWER SUPPORT | Скоба крепежная нижняя | 7.67 | Где купить | Скачать | ||||||
5 | 5110290 | BRACKET-UPPER SUPPORT | Планка соединительная боковых панелей | 11.61 | Где купить | Скачать | ||||||

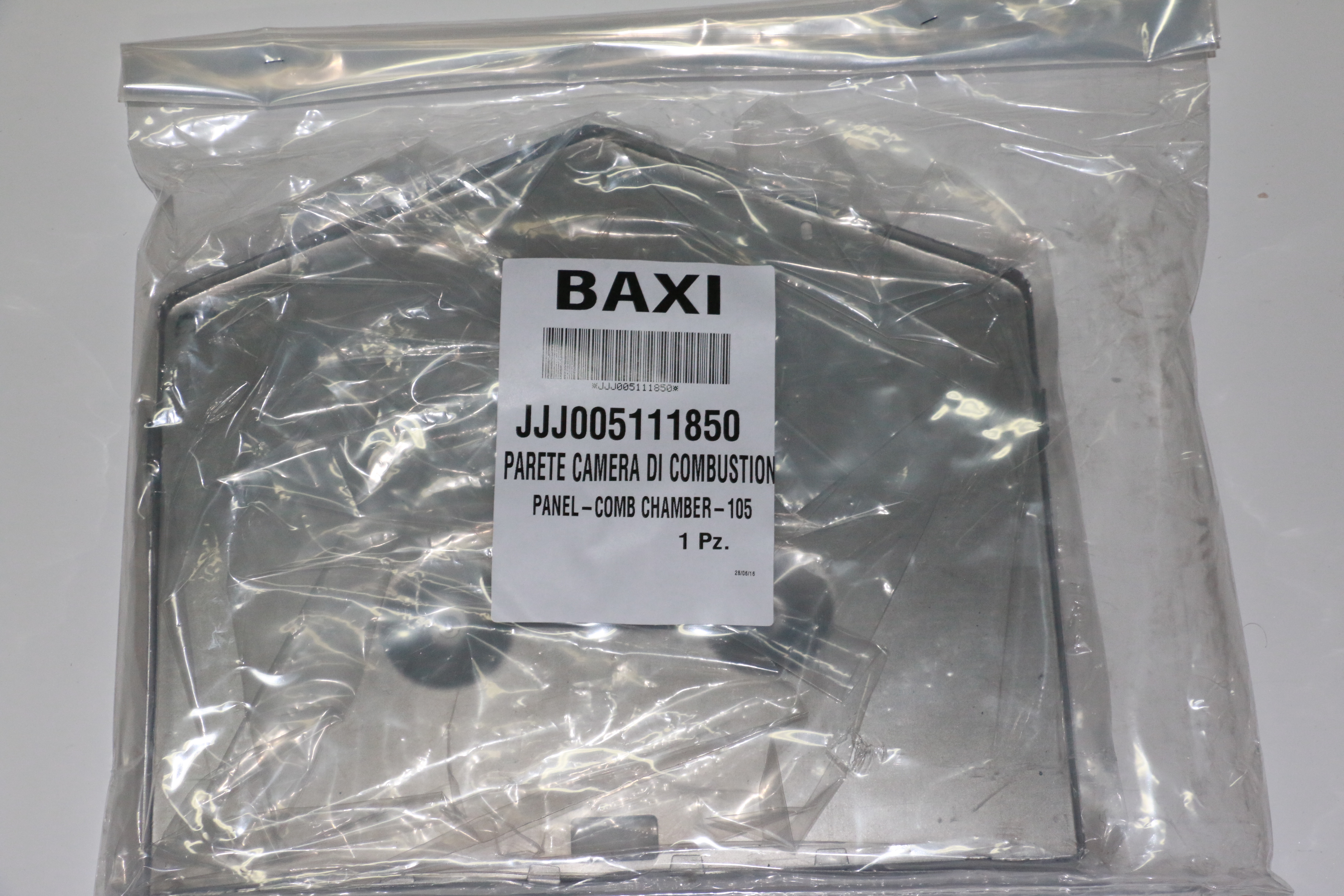

31 | 5111850 | PANEL-COMB CHAMBER-105 | Крышка термоизоляционной панели передняя | 21.33 | Где купить | Скачать | ||||||
520 | 5112050 | ![]() | AIR DEFLECTOR | Регулятор подачи воздуха | 5.51 | Где купить | Скачать | |||||
34 | 5113650 | ![]() | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.83 | Где купить | Скачать | |||||
40 | 5115590 | ![]() | SURROUND-SIGHT GLASS | Рамка стекла смотрового | 4.99 | Где купить | - | |||||
634 | 5115960 | ![]() | LEFT AIR DEFLECTOR LUNA3 | левая боковая крышка камеры сгорания | 9.5 | Где купить | - | |||||
4 | 5116350 | FRONTAL PANEL ECO3 | Панель передняя в сборе | 52.71 | Где купить | Скачать | ||||||
39 | 5203930 | ![]() | VIEWING WINDOW | Стекло смотровое | 6.05 | Где купить | Скачать | |||||
10 | 5207060 | ![]() | FLUE ADAPTOR | Адаптер системы удаления продуктов сгорания | 22.3 | Где купить | - | |||||
49 | 5207070 | FLUE SAMPLE PLUG | колпачок фланца дымохода | 2.7 | Где купить | - | ||||||
280 | 5207730 | ![]() | GASKET 14,2X18X1,5 - 10PCS | Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт) | 5 | Где купить | Скачать | |||||
139 | 5210630 | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.57 | Где купить | Скачать | ||||||
516 | 5210670 | STUD-FRONT PANEL | стержень | 0.74 | Где купить | Скачать | ||||||
137 | 5210700 | ![]() | ELBOW - GAS FLOW OUTLET | соединительный элемент (клапан газовый/рампа) | 4.57 | Где купить | - | |||||
28 | 5213190 | ![]() | INSULATING PANEL | термоизоляционная панель боковая | 14.7 | Где купить | Скачать | |||||
29 | 5213290 | ![]() | INSULATION - REAR PANEL | термоизоляционная панель задняя | 18.02 | Где купить | Скачать | |||||
30 | 5213340 | ![]() | INSULATING PANEL | Термоизоляционная панель передняя | 18.9 | Где купить | Скачать | |||||
17 | 5213750 | ![]() | CONVEYOR BEND LUNA3 | Устройство вытяжки | 14.31 | Где купить | - | |||||
38 | 5401610 | ![]() | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.83 | Где купить | Скачать | |||||
138 | 5402010 | ![]() | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.12 | Где купить | Скачать | |||||
21 | 5402050 | ![]() | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.92 | Где купить | Скачать | |||||
715 | 5402700 | ![]() | O-RING 15,60X1,78 - 10PCS | Уплотнение 15,60X1,78 (УПАКОВКА - 10 шт) | 2.84 | Где купить | Скачать | |||||
132 | 5402830 | ![]() | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.44 | Где купить | Скачать | |||||
511 | 5404600 | ![]() | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.48 | Где купить | Скачать | |||||
192 | 5404650 | ![]() | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.12 | Где купить | Скачать | |||||
75 | 5404670 | ![]() | GROMMET - PIPE ASSEMBLY | Уплотнение трубки теплообменника | 2.83 | Где купить | Скачать | |||||
167 | 5405340 | ![]() | FUSE HOLDER | держатель плавкого предохранителя | 1.32 | Где купить | Скачать | |||||
122 | 5405370 | ![]() | O-RING - 10PCS | Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт) | 11.64 | Где купить | Скачать | |||||
74 | 5406360 | ![]() | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.48 | Где купить | Скачать | |||||
13 | 5407400 | ![]() | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.45 | Где купить | Скачать | |||||
153 | 5407660 | ![]() | PANEL - ACCESS | кожух клеммной коробки | 4.19 | Где купить | - | |||||
47 | 5407810 | ![]() | GASKET-MANIFOLD ADAPTOR | Уплотнение рампы подачи газа | 0.75 | Где купить | Скачать | |||||
61 | 5407830 | ![]() | INSULATION BOOT - ELECTRODE | колпачок электрода изоляционный | 1.99 | Где купить | Скачать | |||||
517 | 5407840 | CLIP-PLASTIC | крепежный элемент трубы | 1.45 | Где купить | - | ||||||
11 | 5407890 | ![]() | GASKET ADAPTOR | Уплотнение адаптера системы удаления продуктов сгорания | 4.52 | Где купить | Скачать | |||||
45 | 5407940 | ![]() | GASKET-BURNER MANIFOLD | Уплотнение рампы подачи газа | 0.65 | Где купить | Скачать | |||||
8 | 5408080 | ![]() | PRESSURE SWITCH PIPE L=270 | Трубка пневмореле | 6.63 | Где купить | Скачать | |||||
62 | 5409570 | ![]() | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.03 | Где купить | Скачать | |||||
151 | 5412240 | BOX COVER PARADIGM | кожух электрической коробки | 17.83 | Где купить | - | ||||||
174 | 5412700 | ![]() | KNOB FALKE | Ручка | 6.05 | Где купить | Скачать | |||||
18 | 5413850 | ![]() | PRESS.SENS.VENTURI SINGLE TAP | Вентури трубка | 12.38 | Где купить | Скачать | |||||
24 | 5414320 | ![]() | PIPE-VALVE COMPENS.4,5x8 L=170 | Трубка компенсации | 4.94 | Где купить | Скачать | |||||
42 | 5604090 | ![]() | BURNER ELEMENT | элемент горелки | 8.15 | Где купить | - | |||||
91 | 5652030 | ![]() | DRAINING TAP | Кран сливной | 11.65 | Где купить | Скачать | |||||
36 | 5653290 | ![]() | PIPE - EXPANSION VESSEL | Трубка расширительного бака | 8.88 | Где купить | Скачать | |||||
41 | 5653300 | ![]() | BURNER ASSEMBLY (15 ELEMENTS) | Горелка (15 элементов) | 114.11 | Где купить | Скачать | |||||
140 | 5653610 | ![]() | GAS VALVE | клапан газовый (SIT 845 SIGMA) | 147 | Где купить | Скачать | |||||
22 | 5655730 | ![]() | FAN - 105 | вентилятор | 110.09 | Где купить | Скачать | |||||
37 | 5655750 | PANEL-COMBUSTION BOX | изоляционная панель | 78.79 | Где купить | - | ||||||
46 | 5657180 | ![]() | ADAPTOR-MANIFOLD | Фланец с прокладкой рампы подачи газа в сборе | 11.57 | Где купить | Скачать | |||||
140 | 5665220 | GAS VALVE | клапан газовый (HONEYWELL VK4105M 5108) | 174 | Где купить | Скачать | ||||||
147 | 5680910 | ![]() | SUPPORT FRAME LUNA3 | соединительная панель | 30.81 | Где купить | Скачать | |||||
27 | 5680950 | ![]() | COMBUSTION CHAMBER ASS. 31KW | элемент камеры сгорания | 61.4 | Где купить | - | |||||
43 | 5680970 | ![]() | GAS RAMP WITH INJECT. (D.1,28) | Рампа подачи газа с инжекторами | 68.2 | Где купить | - | |||||
32 | 5680990 | ![]() | EXCHANGER ASS. CLIP 31KW | Теплообменник основной | 291.32 | Где купить | Скачать | |||||
25 | 5681090 | CONVEYOR ASSEMBLY LUNA3 | колпак вытяжки в сборе | 60.72 | Где купить | Скачать | ||||||
3 | 5681380 | ![]() | RIGHT PANEL LUNA 3 | Панель правая в сборе | 34.63 | Где купить | Скачать | |||||
2 | 5681390 | ![]() | LEFT PANEL LUNA 3 | Панель в сборе левая | 28.16 | Где купить | Скачать | |||||
1 | 5683090 | ![]() | SUPPORT FRAME ECO3 | рейка крепежная задняя | 21.23 | Где купить | Скачать | |||||
154 | 5683130 | ![]() | PCB B&P WITH DISP. ECO3 90½ | Электронная плата (Bertelli) | 231.24 | Где купить | Скачать | |||||
152 | 5683640 | ![]() | PRINT CONTROL PANEL ECO3 BAXI | Крышка декоративная панели управления | 20.88 | Где купить | Скачать | |||||
154 | 5686920 | PCB.ECO3 SM11454 | Электронная плата (Honeywell) | 235.84 | Где купить | Скачать | ||||||
35 | 5690740 | ![]() | EXPANSION VESSEL 10 L. | Бак расширительный 10 л | 81.88 | Где купить | Скачать | |||||
337 | 5694580 | ![]() | 3 WAY VALVE MOTOR | мотор трехходового клапана | 55.48 | Где купить | Скачать | |||||
286 | 8240530 | NUT M5 - 10PCS | гайка М5 (УПАКОВКА - 10 шт) | 4.59 | Где купить | - | ||||||
336 | 8380680 | ![]() | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.4 | Где купить | Скачать | |||||
999 | 8414540 | ![]() | CABLE | Перемычка комнатного термостата | 1.41 | Где купить | Скачать | |||||
999 | 8414620 | ![]() | CABLE | Проводка электрическая кабель питания | 7.84 | Где купить | - | |||||
999 | 8418860 | ![]() | PLUG - PCB | Клеммная колодка с перемычкой. | 1.99 | Где купить | - | |||||
314 | 8418870 | ![]() | LEAD - SENSING ELECTRODE | кабель датчика пламени | 2.56 | Где купить | Скачать | |||||
59 | 8419050 | ![]() | LEAD - IGNITION ELECTRODE | кабель электрода зажигания | 3.26 | Где купить | Скачать | |||||
525 | 8419060 | ![]() | IGNITION UNIT - NAC | Устройство розжига NAC-SIT 0504014 | 16.39 | Где купить | 1450 | 8511560 | Скачать | |||
166 | 8421590 | TERMINAL BLOCK | блок клеммной коробки | 9 | Где купить | Скачать | ||||||
63 | 8422570 | ![]() | ELECTRODE - IGNITION | Электрод розжига (или контроля пламени) | 19.46 | Где купить | Скачать | |||||
131 | 8434820 | ![]() | TEMPERATURE SENSOR | датчик температуры (NTC) (погружной) | 15.68 | Где купить | Скачать | |||||
624 | 8435280 | ![]() | SENSOR HALL EFFECT | датчик Холла в сборе | 13.95 | Где купить | Скачать | |||||
528 | 8435360 | ![]() | NTC SENSOR | датчик температуры (NTC) (накладной) | 13.77 | Где купить | Скачать | |||||
525 | 8510910 | ![]() | CABLE-GAS VALVE/IGNITER | Устройство розжига | 33 | Где купить | Скачать | |||||
525 | 8511560 | ![]() | CABLE IGNI. VZ2/10 SAC L=600 | Устройство розжига | 27.42 | Где купить | - | |||||
999 | 8512460 | POWER SUPPLY WIRING ECO3 FF | Проводка электрическая | 23.85 | Где купить | - | ||||||
999 | 8512470 | EARTH WIRING ECO3 90½ | Проводка электрическая | 7.4 | Где купить | - | ||||||
999 | 8512530 | CABLE PROBE | Проводка электрическая | 18.11 | Где купить | - | ||||||
168 | 9950580 | ![]() | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.87 | Где купить | Скачать | |||||
135 | 9951610 | ![]() | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
169 | 9951650 | ![]() | MANOMETER D.40 | манометр | 25.64 | Где купить | Скачать | |||||
340 | 9951690 | ![]() | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 25.12 | Где купить | Скачать | |||||
92 | 710109400 | HYDRAULIC SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 13.85 | Где купить | - | ||||||
33 | 710963000 | ![]() | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 2.88 | Где купить | - | |||||
136 | 711192100 | 3WV/EXCHANGER PIPE ASSEMBLY | Трубка в сборе (теплообменник/прямая подача) | 26.76 | Где купить | - | ||||||
70 | 711192200 | PUMP/EXCHANGER PIPE ASSEMBLY | Трубка насоса/теплообменника | 24.68 | Где купить | - | ||||||

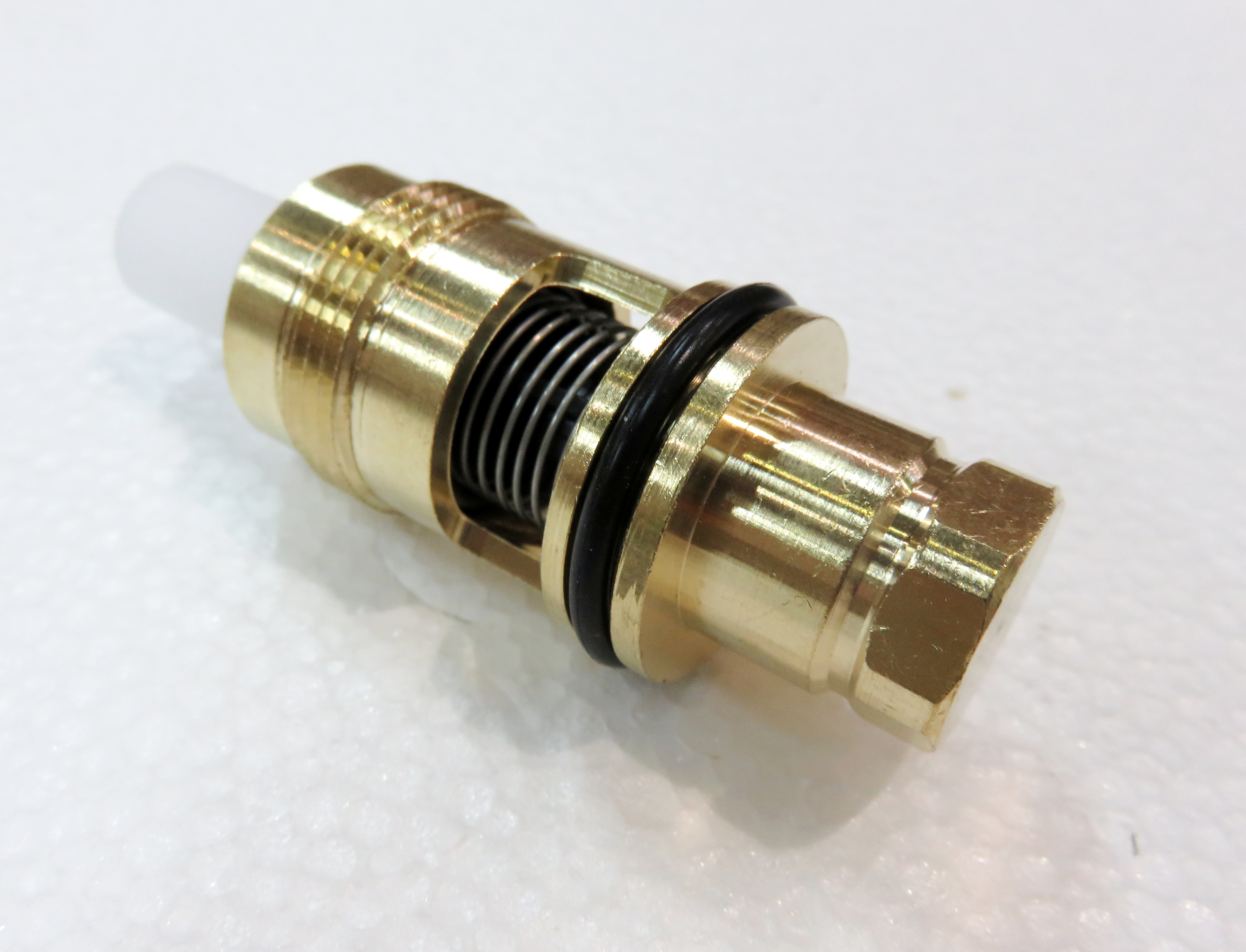

120 | 711356900 | 3 WAY VALVE CARTRIDGE | Картридж трехходового клапана | 76.43 | Где купить | 1909 | - | |||||

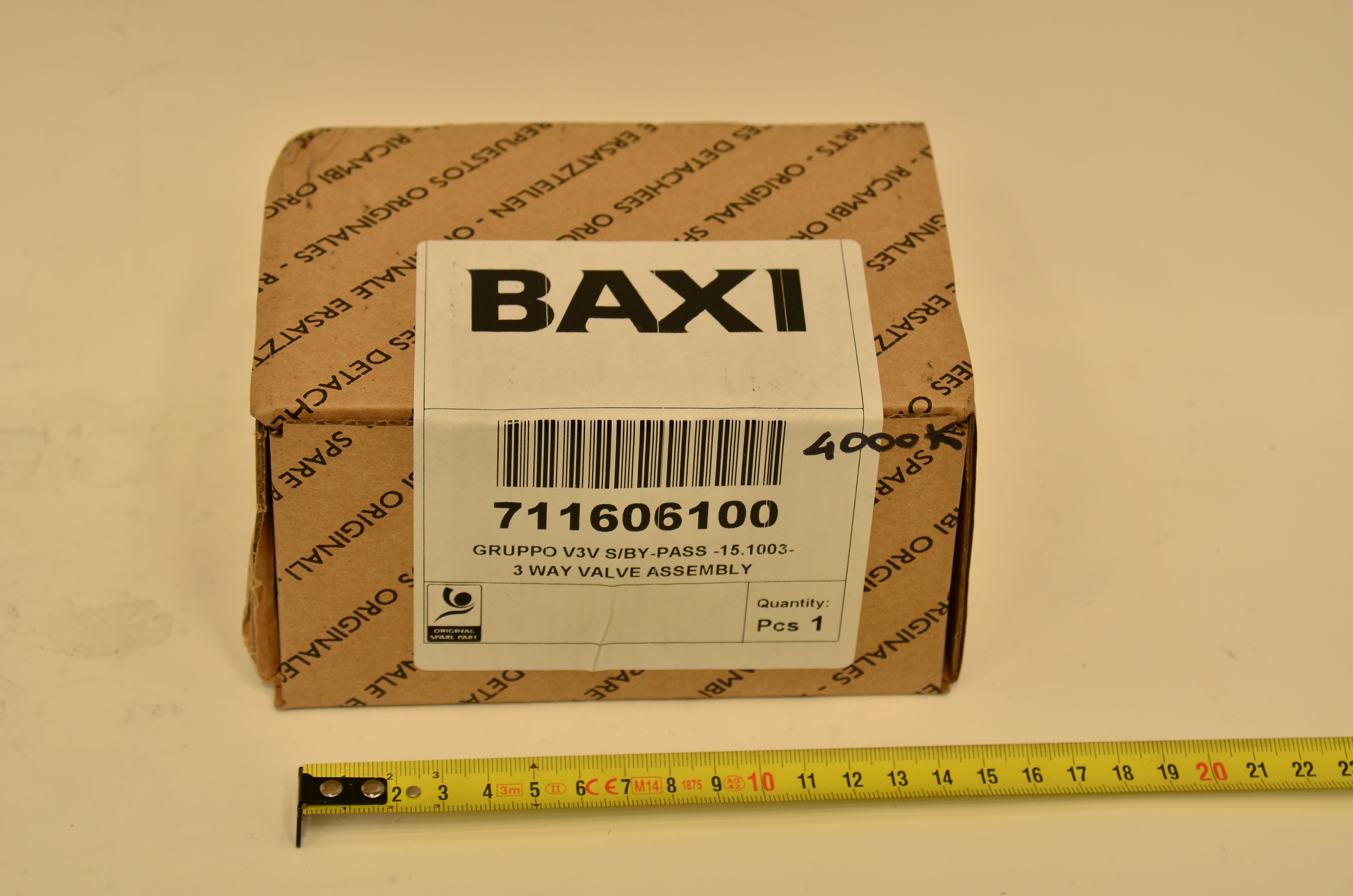

102 | 711606100 | 3 WAY VALVE ASSEMBLY | клапан 3-ходовой в сборе | 0 | Где купить | 1909 | - | |||||
80 | 711607500 | HYDRAULIC INLET GROUP | входная гидравлическая группа | 132.48 | Где купить | - | ||||||
76 | 711613000 | DHW PLATE EXCHANGER 14 PLATES | Теплообменник ГВС пластинчатый вторичный на 14 пластин | 93.37 | Где купить | - | ||||||
77 | 711613500 | DHW PLATE EXCHANGER OR - 10PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 10 шт) | 5.48 | Где купить | - | ||||||
809 | 711615000 | ![]() | SPRING - 10PCS | Пружина (УПАКОВКА - 10 шт) | 9.16 | Где купить | - | |||||
87 | 711652300 | ![]() | PUMP CONNECTING ELEMENT/OR | Соединительный элемент насоса | 6.75 | Где купить | - | |||||
808 | 721311400 | ![]() | O-RING 18X2 - 10PCS | Уплотнение кольцевое 18X2 (УПАКОВКА - 10 шт) | 5.03 | Где купить | - | |||||
23 | 721890300 | ![]() | FLUE PRESS.SWITCH 70-60Pa | Пневмореле 70-60Pa | 57 | Где купить | - | |||||

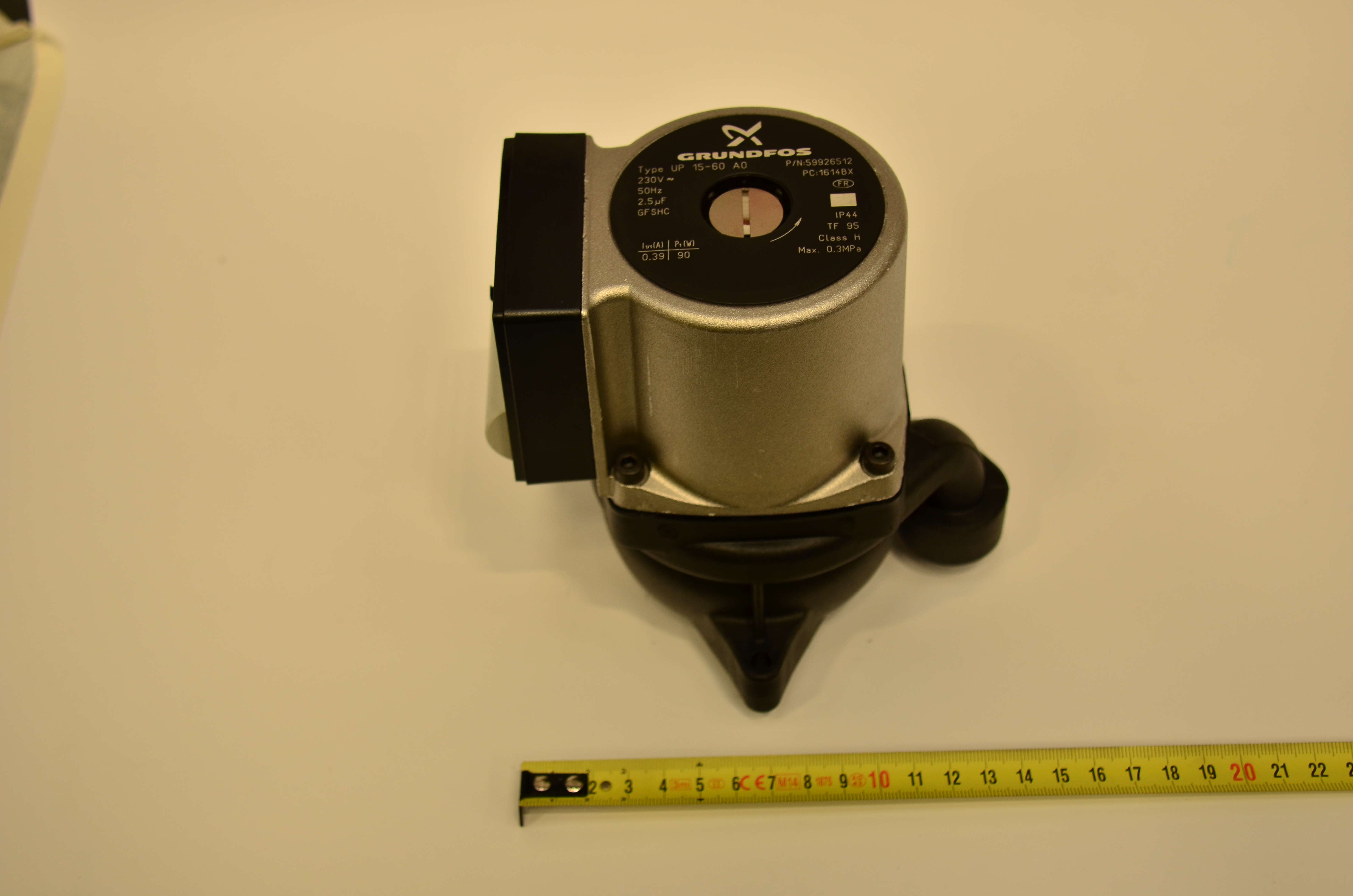

72 | 722275800 | PUMP UP 15-60 N/E | Насос циркуляционный UP 15-60 AO | 220.69 | Где купить | - | ||||||
120 | 7726370 | 3 WAY VALVE CARTRIDGE BAXI | Картридж трехходового клапана | 108.21 | Где купить | 1910 | YES | - | ||||
102 | 7726372 | ![]() | 3WAY VALVE GROUP | клапан 3-ходовой в сборе | 130.77 | Где купить | 1910 | YES | - |
