CPB455243283
INITIA PLUS 1.24 FF VM CINA
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 600530 |  Скачать | JOINT ASSEMBLY | кольцо зажимное | 4.15 | Наличие | 5108710 7733799 | Скачать | |||||
| 120 | 600750 |  Скачать | SPACER ASSEMBLY | заглушка гидравлической системы | 30.25 | Наличие | Скачать | ||||||
| 510 | 600760 |  Скачать | DHW PADDLE ASSEMBLY | затвор ГВС | 21.83 | Наличие | Скачать | ||||||
| 119 | 605760 |  Скачать | HYDRAULIC VENTURI ASSEMBLY | тарелочка системы отопления в сборе | 9.15 | Наличие | Скачать | ||||||
| 507 | 605770 |  Скачать | BY-PASS PLUG ASSEMBLY | заглушка бай-пасса в сборе | 21.77 | Наличие | - | ||||||
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 20.05 | Наличие | Скачать | ||||||
| 44 | 608430 |  Скачать | TRANSFORM. KIT N.G. (15x1,28) | Инжекторы для природного газа комплект | 28.1 | Наличие | 7733876 5666400 | Скачать | |||||
| 44 | 608450 |  Скачать | TRANSFORM.KIT LPG(15x 0,77) | Инжекторы для сжиженного газа комплект(15x 0,77) | 24.97 | Наличие | 7723785 5699390 7823785 | Скачать | |||||
| 113 | 617100 |  Скачать | BY-PASS GR. | бай-пасс в сборе | 33.9 | Наличие | Скачать | ||||||
| 732 | 620210 |  Скачать | SPRING ASS. | пружина коническая | 9.03 | Наличие | - | ||||||
| 23 | 628610 |  Скачать | PRESS.SWITCH ASSEMBLY 0,68mbar | Пневмореле | 145.58 | Наличие | 721890300 710789900 628720 628770 5663820 | Скачать | |||||
| 40 | 5103360 |  Скачать | SURROUND - VIEWING WINDOW | Рамка крепления стекла | 5.16 | Наличие | 7733862 | Скачать | |||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.03 | Наличие | Скачать | ||||||
| 9 | 5108700 |  Скачать | RESTRICTOR-AIR INTAKE | Ограничитель забора воздуха | 3.58 | Наличие | 5115860 7733791 625400 | Скачать | |||||
| 6 | 5109640 |  Скачать | BRACKET-LOWER SUPPORT | Скоба крепежная нижняя | 7.8 | Наличие | 5625550 625550 7733868 | Скачать | |||||
| 5 | 5110290 |  Скачать | BRACKET-UPPER SUPPORT | Планка соединительная боковых панелей | 9.45 | Наличие | 5625580 7733826 | Скачать | |||||
| 31 | 5111840 |  Скачать | PANEL-COMBUSTION CHAMBER 80 | Крышка термоизоляционной панели передняя | 20.13 | Наличие | - | ||||||
| 518 | 5112040 |  Скачать | PIN - HINGED FACIA PANEL | Ось L150 мм | 2.52 | Наличие | 200025367 5112041 YYY005112041 | - | |||||
| 520 | 5112050 |  Скачать | AIR DEFLECTOR | Регулятор подачи воздуха | 4.5 | Наличие | 7733822 | Скачать | |||||
| 34 | 5113650 |  Скачать | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.6 | Наличие | 7731883 | Скачать | |||||
| 634 | 5115960 |  Скачать | LEFT AIR DEFLECTOR LUNA3 | левая боковая крышка камеры сгорания | 8.7 | Наличие | 7733840 | - | |||||
| 4 | 5116870 | FRONTAL PANEL | 0 | - | |||||||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 4.92 | Наличие | 7733860 | Скачать | |||||
| 10 | 5207060 |  Скачать | FLUE ADAPTOR | Адаптер системы удаления продуктов сгорания | 18.13 | Наличие | 7733793 | - | |||||
| 49 | 5207070 |  Скачать | FLUE SAMPLE PLUG | колпачок фланца дымохода | 2.75 | Наличие | - | ||||||
| 429 | 5210220 | PLUG G 3/4 | 0 | - | |||||||||
| 139 | 5210630 |  Скачать | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.78 | Наличие | Скачать | ||||||
| 516 | 5210670 |  Скачать | STUD-FRONT PANEL | стержень | 0.75 | Наличие | Скачать | ||||||
| 137 | 5210700 |  Скачать | ELBOW - GAS FLOW OUTLET | соединительный элемент (клапан газовый/рампа) | 4.65 | Наличие | - | ||||||
| 28 | 5213190 |  Скачать | INSULATING PANEL | термоизоляционная панель боковая | 25.07 | Наличие | 5210910 7733844 | Скачать | |||||
| 29 | 5213290 |  Скачать | INSULATION - REAR PANEL | термоизоляционная панель задняя | 18.32 | Наличие | 5206740 5210260 5213230 7733838 | Скачать | |||||
| 30 | 5213340 |  Скачать | INSULATING PANEL | Термоизоляционная панель передняя | 31.98 | Наличие | 5213330 5210750 7733834 | Скачать | |||||
| 17 | 5213750 |  Скачать | CONVEYOR BEND LUNA3 | Устройство вытяжки | 14.55 | Наличие | 7733801 | - | |||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.32 | Наличие | 7733858 | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Наличие | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 75 | 5404670 |  Скачать | GROMMET - PIPE ASSEMBLY | Уплотнение трубки теплообменника | 2.6 | Наличие | YYY005404671 200025370 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.78 | Наличие | 5405310 5406360P1 | Скачать | |||||
| 18 | 5407050 |  Скачать | PRESSURE SENSING VENTURI | Устройство Вентури | 11.35 | Наличие | Скачать | ||||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Наличие | 5404810 5407400P1 | Скачать | |||||
| 153 | 5407660 |  Скачать | PANEL - ACCESS | кожух клеммной коробки | 3.42 | Наличие | - | ||||||
| 47 | 5407810 |  Скачать | GASKET-MANIFOLD ADAPTOR | Уплотнение рампы подачи газа | 0.76 | Наличие | Скачать | ||||||
| 61 | 5407830 |  Скачать | INSULATION BOOT - ELECTRODE | колпачок электрода изоляционный | 1.83 | Наличие | Скачать | ||||||
| 517 | 5407840 |  Скачать | CLIP-PLASTIC | крепежный элемент трубы | 1.47 | Наличие | - | ||||||
| 11 | 5407890 |  Скачать | GASKET ADAPTOR | Уплотнение адаптера системы удаления продуктов сгорания | 4.15 | Наличие | 5404790 7733795 | Скачать | |||||
| 45 | 5407940 |  Скачать | GASKET-BURNER MANIFOLD | Уплотнение рампы подачи газа | 0.98 | Наличие | 7733846 | Скачать | |||||
| 421 | 5408270 |  Скачать | O-RING 11,91 X 2,62 NBR - 10PCS | Уплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт) | 2.28 | Наличие | 5408270P1 | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.7 | Наличие | 5404640 5408970P1 | Скачать | |||||
| 62 | 5409570 |  Скачать | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.12 | Наличие | YYY005409572 200025372 5643090 | Скачать | |||||
| 150 | 5412180 |  Скачать | TERMINAL BLOCK COVER | крышка терминала | 4.4 | Наличие | - | ||||||
| 151 | 5412250 |  Скачать | BOX COVER LUNA3 | Крышка задняя электрической коробки | 16.33 | Наличие | Скачать | ||||||
| 425 | 5412270 |  Скачать | GASKET FAN HT | Уплотнение вентилятора | 4.62 | Наличие | Скачать | ||||||
| 24 | 5414320 |  Скачать | PIPE-VALVE COMPENS.4,5x8 L=170 | Трубка компенсации | 5.02 | Наличие | 5407930 200025371 YYY005407931 | Скачать | |||||
| 42 | 5604090 |  Скачать | BURNER ELEMENT | элемент горелки | 8.29 | Наличие | - | ||||||
| 35 | 5625570 |  Скачать | VESSEL EXPANSION - 8L | Бак расширительный 8 л | 99.63 | Наличие | 5625560 612240 | Скачать | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 36 | 5653290 |  Скачать | PIPE - EXPANSION VESSEL | Трубка расширительного бака | 9.03 | Наличие | Скачать | ||||||
| 41 | 5653300 |  Скачать | BURNER ASSEMBLY (15 ELEMENTS) | Горелка (15 элементов) | 180.67 | Наличие | 7733872 | Скачать | |||||
| 140 | 5653610 |  Скачать | GAS VALVE | клапан газовый (SIT 845 SIGMA) | 149.45 | Наличие | 767738500 | Скачать | |||||
| 80 | 5655650 |  Скачать | HYDRAULIC INLET ASSY | гидравлический узел подачи | 133.48 | Наличие | Скачать | ||||||
| 37 | 5655750 |  Скачать | PANEL-COMBUSTION BOX | изоляционная панель | 80.12 | Наличие | 5656500 5659510 | - | |||||
| 46 | 5657180 |  Скачать | ADAPTOR-MANIFOLD | Фланец с прокладкой рампы подачи газа в сборе | 9.42 | Наличие | 5210680 | Скачать | |||||
| 259 | 5658620 | LABEL | 4.89 | - | |||||||||
| 140 | 5665220 |  Скачать | GAS VALVE | клапан газовый (HONEYWELL VK4105M 5108) | 207.03 | Наличие | 5665600 | Скачать | |||||
| 147 | 5680910 |  Скачать | SUPPORT FRAME LUNA3 | соединительная панель | 25.07 | Наличие | Скачать | ||||||
| 43 | 5680970 |  Скачать | GAS RAMP WITH INJECT. (D.1,28) | Рампа подачи газа с инжекторами | 55.47 | Наличие | 7733874 | - | |||||
| 32 | 5680990 |  Скачать | EXCHANGER ASS. CLIP 31KW | Теплообменник основной | 333.44 | Наличие | 620870 7733852 | Скачать | |||||
| 25 | 5681090 |  Скачать | CONVEYOR ASSEMBLY LUNA3 | колпак вытяжки в сборе | 49.38 | Наличие | 7733820 | Скачать | |||||
| 27 | 5681180 |  Скачать | COMBUSTION CHAMBER ASS. 24Kw | элемент камеры сгорания | 38.92 | Наличие | - | ||||||
| 3 | 5681380 |  Скачать | RIGHT PANEL LUNA 3 | Панель правая в сборе | 33.58 | Наличие | 5653620 7733813 | Скачать | |||||
| 2 | 5681390 |  Скачать | LEFT PANEL LUNA 3 | Панель в сборе левая | 27.57 | Наличие | 5653630 7733811 | Скачать | |||||
| 147 | 5683010 |  Скачать | CONNECTION TRAVERSE LUNA3 | соединительная панель | 25.07 | Наличие | - | ||||||
| 1 | 5683090 |  Скачать | SUPPORT FRAME ECO3 | рейка крепежная задняя | 17.28 | Наличие | 5681330 7733805 | Скачать | |||||
| 102 | 5683540 |  Скачать | 3 WAY VALVE/MB GROUP LUNA3 | клапан 3-ходовой /группа подачи | 295.6 | Наличие | Скачать | ||||||
| 154 | 5687010 |  Скачать | PCB SERIES 3 | Электронная плата | 222.97 | Наличие | 5681050 | Скачать | |||||
| 35 | 5690740 |  Скачать | EXPANSION VESSEL 10 L. | Бак расширительный 10 л | 83.24 | Наличие | 5608840 7733824 9951820 | Скачать | |||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Наличие | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | Скачать | |||||
| 152 | 5694810 | PRINT.CONTR.PANEL INITIA PLUS | 0 | - | |||||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 99 | 8380850 |  Скачать | FIXING CLIP - 10PCS | Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт) | 4.32 | Наличие | 8380850P1 | Скачать | |||||
| 999 | 8414540 |  Скачать | CABLE | Перемычка комнатного термостата | 1.45 | Наличие | YYY008414541 200025375 | Скачать | |||||
| 314 | 8418870 |  Скачать | LEAD - SENSING ELECTRODE | кабель датчика пламени | 3.13 | Наличие | Скачать | ||||||
| 59 | 8419050 |  Скачать | LEAD - IGNITION ELECTRODE | кабель электрода зажигания | 3.31 | Наличие | Скачать | ||||||
| 525 | 8419060 |  Скачать | IGNITION UNIT - NAC | Устройство розжига NAC-SIT 0504014 | 16.66 | Наличие | 8511560 8620370 8511800 | 1450 | 8511560 | Скачать | |||
| 999 | 8419080 | CABLE - EARTH | Проводка электрическая заземления | 4.11 | Наличие | - | |||||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Наличие | 8422430 | Скачать | |||||
| 63 | 8422570 |  Скачать | ELECTRODE - IGNITION | Электрод розжига (или контроля пламени) | 17.82 | Наличие | 8421950 8422000 | Скачать | |||||
| 528 | 8435360 |  Скачать | NTC SENSOR | датчик температуры (NTC) (накладной) | 20.09 | Наличие | Скачать | ||||||
| 525 | 8510910 |  Скачать | CABLE-GAS VALVE/IGNITER | Устройство розжига | 33.55 | Наличие | Скачать | ||||||
| 525 | 8511560 |  Скачать | CABLE IGNI. VZ2/10 SAC L=600 | Устройство розжига | 27.88 | Наличие | 8511800 8419060 8620370 | - | |||||
| 999 | 8512270 |  Скачать | WIRING LUNA3 FF | Проводка электрическая к насосу и трехходовому клапану | 24.56 | Наличие | - | ||||||
| 999 | 8512290 |  Скачать | CH NTC/AIR PRESS CABLE | Проводка электрическая низковольтная | 20.15 | Наличие | Скачать | ||||||
| 999 | 8512310 |  Скачать | PCB POWER CABLE | Проводка электрическая | 4.51 | Наличие | Скачать | ||||||
| 999 | 8512590 |  Скачать | CABL. GROUP LUNA3 FF | Проводка электрическая (от разъема платы CN2 к модулятору газового клапана, реле минимального давления, датчику Холла, датчику температуры ГВС). | 24.87 | Скачать | |||||||
| 999 | 8512600 |  Скачать | SENSOR WIRING | Проводка электрическая провода датчиков | 10.91 | Наличие | Скачать | ||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Наличие | 8421410 7732048 | Скачать | |||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 25.4 | Наличие | 5653690 | Скачать | |||||
| 135 | 9951610 |  Скачать | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 39.22 | Наличие | 7733850 YYY009951612 YYY99516121P | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.7 | Наличие | 5653700 9951330 YYY009951651 YYY99516511P | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 795 | 710447300 |  Скачать | CONDENSATE TRAP | Конденсатосборник | 8.53 | Наличие | 7869127 | - | |||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | - | |||||
| 136 | 711192100 |  Скачать | 3WV/EXCHANGER PIPE ASSEMBLY | Трубка в сборе (теплообменник/прямая подача) | 46.29 | Наличие | 5681010 7111921 | - | |||||
| 70 | 711192200 |  Скачать | PUMP/EXCHANGER PIPE ASSEMBLY | Трубка насоса/теплообменника | 40.83 | Наличие | 5688900 5681020 | - | |||||
| 999 | 711458400 | POWER CABLE CHINA | 0 | Скачать | |||||||||
| 23 | 721890300 |  Скачать | FLUE PRESS.SWITCH 70-60Pa | Пневмореле 70-60Pa | 57.95 | Наличие | 710789900 628610 628720 628770 5663820 | - | |||||

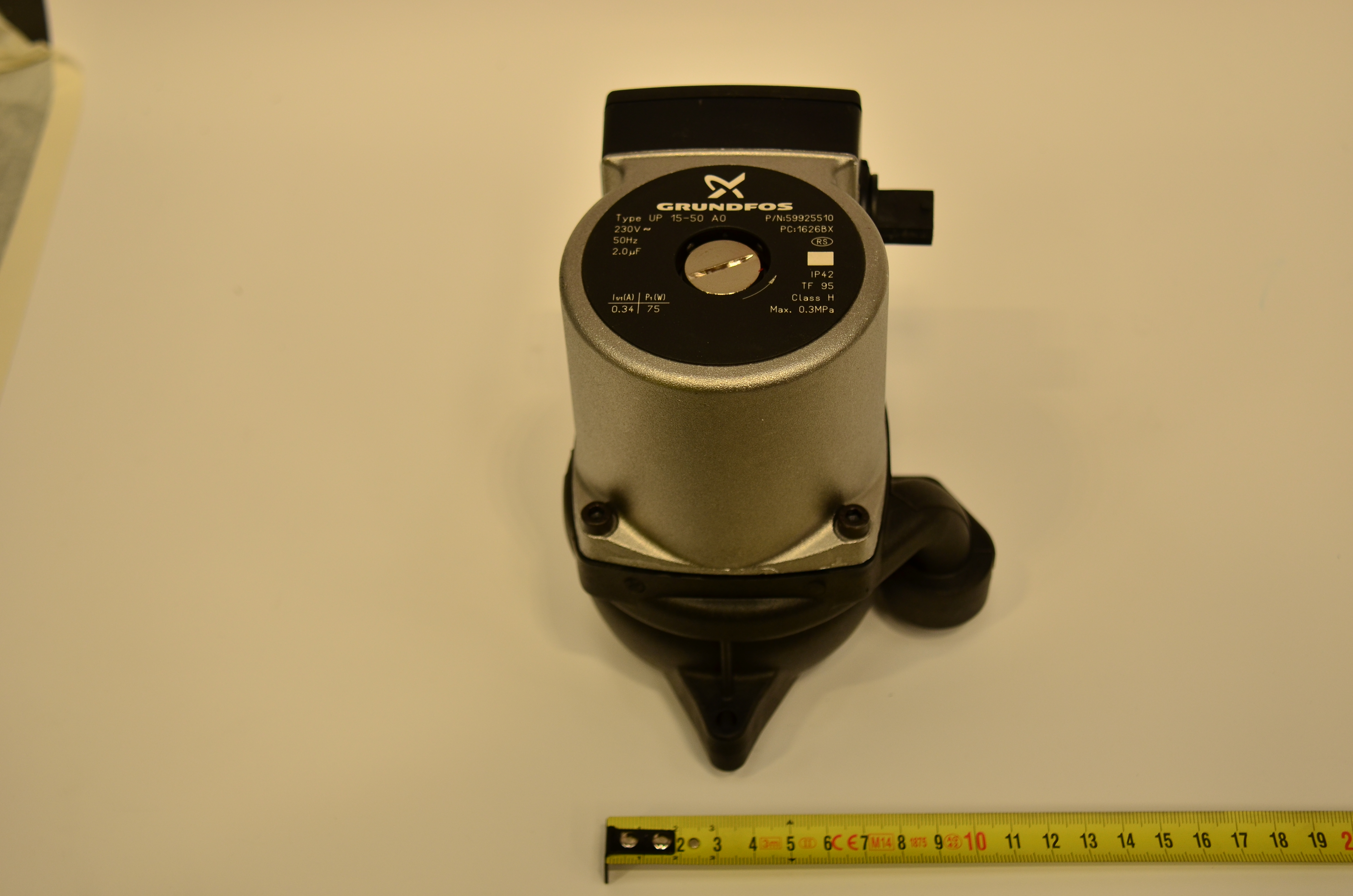

| 72 | 722275900 |  Скачать | PUMP 1 SPEED N/E | Насос циркуляционный | 224.37 | Наличие | 5661200 | - | |||||
| 98 | 7672688 | ASS.TUBO BY-PASS MON.BASIC NEUTRO | 0 | - |
.jpg)
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Гидравлические аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для регулирования температуры и дистанционного управления оборудованием
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Прочие аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
-
