CSB456313692

LUNA-3 COMFORT AIR 310 Fi (CSB45631369)

B95285001 - 135167042

CSB45631369

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Подключение BAXI Connect+ к котлам 3-ой серии.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
15600530 Скачать JOINT ASSEMBLYкольцо зажимное4.52Где купитьСкачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический17.68Где купитьСкачать
44608430 Скачать TRANSFORM. KIT N.G. (15x1,28)Инжекторы для природного газа комплект30.69Где купитьСкачать
44608450 Скачать TRANSFORM.KIT LPG(15x 0,77)Инжекторы для сжиженного газа комплект(15x 0,77)30.69Где купитьСкачать
81620340 Скачать FILTER-TRASDUC GROUP -100078-Датчик протока ГВС с фильтром37.8Где купитьСкачать
32620870 Скачать H2O/GAS EXCHANGER 31KW+CLIPТеплообменник основной с клипсами284.44Где купитьСкачать
493620880 Скачать FILLING KNOB ASS.L=50-10.0318-Ручка крана наполнения системы2.43Где купить-
90620890 Скачать FILLING GR.WITH TURBINE 120074кран наполнения системы в сборе26Где купитьСкачать
491624440PLUG G1/2 FILTER ASSEMBLYзаглушка/фильтр в сборе8Где купитьB928-
478624480 СкачатьSANITARY FILTER ASSEMBLYФильтр6.18Где купитьB928-
9625400 СкачатьRESTRICT.AIR ASS.80-60/43-S45Ограничитель забора воздуха4.52Где купитьСкачать
120626710DHW PADDLE GROUP -10.0355-заглушка гидравлической системы0Где купитьB846627880-
120627880DHW PADDLE GROUP -10.0397-затвор ГВС с заглушкой трехходового клапана0Где купить1320711356900Скачать
23628610 Скачать PRESS.SWITCH ASSEMBLY 0,68mbarПневмореле143.19Где купитьC121YESСкачать
87631680 Скачать PUMP CONNECTING ELEMENT/ORСоединительный элемент насоса9.88Где купить1302YES-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
65109640 СкачатьBRACKET-LOWER SUPPORTСкоба крепежная нижняя7.67Где купитьСкачать
55110290 СкачатьBRACKET-UPPER SUPPORTПланка соединительная боковых панелей11.61Где купитьСкачать
315111850 Скачать PANEL-COMB CHAMBER-105Крышка термоизоляционной панели передняя21.33Где купитьСкачать
5185112040PIN - HINGED FACIA PANELОсь L150 мм2.48Где купить-
5205112050 СкачатьAIR DEFLECTORРегулятор подачи воздуха5.51Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового4.99Где купить-
6345115960 СкачатьLEFT AIR DEFLECTOR LUNA3левая боковая крышка камеры сгорания9.5Где купить-
45115970 СкачатьFRONTAL PANEL LUNA3Панель передняя в сборе52.71Где купитьСкачать
395203930 Скачать VIEWING WINDOWСтекло смотровое6.05Где купитьСкачать
105207060 СкачатьFLUE ADAPTORАдаптер системы удаления продуктов сгорания22.3Где купить-
495207070 СкачатьFLUE SAMPLE PLUGколпачок фланца дымохода2.7Где купить-
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5Где купитьСкачать
1395210630 Скачать CONNECTOR - GAS VALVE INLETПатрубок на входе газового клапана12.57Где купитьСкачать
5165210670STUD-FRONT PANELстержень0.74Где купитьСкачать
1375210700 Скачать ELBOW - GAS FLOW OUTLETсоединительный элемент (клапан газовый/рампа)4.57Где купить-
875210710RACCORDO POMPAТрубка возврата из системы отопления0Где купить1301631680Скачать
285213190 Скачать INSULATING PANELтермоизоляционная панель боковая24.66Где купитьСкачать
295213290 Скачать INSULATION - REAR PANELтермоизоляционная панель задняя18.02Где купитьСкачать
305213340 Скачать INSULATING PANELТермоизоляционная панель передняя31.46Где купитьСкачать
175213750 Скачать CONVEYOR BEND LUNA3Устройство вытяжки14.31Где купить-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.83Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.08Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.83Где купитьСкачать
4795405190 Скачать O RING FILTER TAP - 10PCSУплотнение кольцевое 20,35х1,78 (УПАКОВКА - 10 шт)2.12Где купитьB928Скачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.32Где купитьСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.64Где купитьСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.72Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки4.19Где купить-
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.75Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.99Где купитьСкачать
5175407840 Скачать CLIP-PLASTICкрепежный элемент трубы1.45Где купить-
115407890 Скачать GASKET ADAPTORУплотнение адаптера системы удаления продуктов сгорания4.52Где купитьСкачать
245407930TUBO PRESA COMPENS. L=150Трубка компенсационная силиконовая0Где купитьB9235414320-
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.65Где купитьСкачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.63Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
625409570 СкачатьSEALED CHAMBER HOSE ADAPTERштуцер компенсационной трубки5.03Где купитьСкачать
1505412180TERMINAL BLOCK COVERкрышка терминала4.33Где купить-
1515412250 СкачатьBOX COVER LUNA3Крышка задняя электрической коробки17.83Где купитьСкачать
4255412270 Скачать GASKET FAN HTУплотнение вентилятора5.03Где купитьСкачать
1525412490 Скачать LUNA3 COMFORT CONTROL PANELКрышка декоративная панели управления17.56Где купитьСкачать
185413850 Скачать PRESS.SENS.VENTURI SINGLE TAPВентури трубка12.38Где купитьСкачать
245414320 СкачатьPIPE-VALVE COMPENS.4,5x8 L=170Трубка компенсации4.94Где купитьB924YESСкачать
425604090 Скачать BURNER ELEMENTэлемент горелки8.15Где купить-
2015625950 Скачать CONNECTION HEATING ASSEMBLYподсоединения контура отопления15.41Где купитьB928Скачать
4715625960 Скачать DHW OUTLETвыход системы ГВС из котла10.69Где купитьB928-
4905625970 Скачать DHW INLET TAP WITH FILTERкран холодной воды с фильтром53.86Где купитьСкачать
2045625980 Скачать CONNECT.SANITARY AND INLET TAPкран холодной воды50.72Где купитьB928Скачать
2005626010CONNECTION ASSEMBLYподсоединения в сборе (к системам отопл., воды и газа)169.3Где купитьB928-
2095627620CONNECTION GAS INLET TAPкран газовый в сборе37.83Где купитьB928Скачать
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
365653290 Скачать PIPE - EXPANSION VESSELТрубка расширительного бака8.88Где купитьСкачать
415653300 СкачатьBURNER ASSEMBLY (15 ELEMENTS)Горелка (15 элементов)177.71Где купитьСкачать
1405653610 Скачать GAS VALVEклапан газовый (SIT 845 SIGMA)147Где купитьСкачать
225655730 Скачать FAN - 105вентилятор110.09Где купитьСкачать
375655750 Скачать PANEL-COMBUSTION BOXизоляционная панель78.79Где купить-
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе11.57Где купитьСкачать
725659550 СкачатьPUMP UP 15-60 AO & CONNECTORНасос циркуляционный UP 15-60 с коннектором229.53Где купитьСкачать
235663820 СкачатьPR.FUMI-C6065FH1706 2-0,68mbarПневмореле0Где купитьC120628610Скачать
1405665220 Скачать GAS VALVEклапан газовый (HONEYWELL VK4105M 5108)174Где купитьСкачать
2905665600 Скачать ASS.MODUL.VK4105M-V7335A5003-модулятор в сборе VK4105M0Где купитьСкачать
1475680910 Скачать SUPPORT FRAME LUNA3соединительная панель30.81Где купитьСкачать
275680950 Скачать COMBUSTION CHAMBER ASS. 31KWэлемент камеры сгорания61.4Где купить-
435680970 СкачатьGAS RAMP WITH INJECT. (D.1,28)Рампа подачи газа с инжекторами68.2Где купить-
1365681010 Скачать EXCHANGER/V3V PIPE ASSEMBLYТрубка теплообменник/трехходовой клапан0Где купитьСкачать
255681090 Скачать CONVEYOR ASSEMBLY LUNA3колпак вытяжки в сборе60.72Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.49Где купитьСкачать
35681380 СкачатьRIGHT PANEL LUNA 3Панель правая в сборе34.63Где купитьСкачать
25681390 СкачатьLEFT PANEL LUNA 3Панель в сборе левая28.16Где купитьСкачать
15683090 Скачать SUPPORT FRAME ECO3рейка крепежная задняя21.23Где купитьСкачать
765686680 Скачать DHW PLATE EXCHANGER 14 PLATESТеплообменник ГВС пластинчатый вторичный на 14 пластин95.24Где купитьСкачать
1545687020 Скачать PCB LUNA3 COMFORTЭлектронная плата (Bertelli) (LUNA3)210Где купитьСкачать
435687770GAS RAMP ASSEMB 15 HOLE D.0.77Рампа подачи газа с инжекторами68.7Где купить-
705688900PIPE ASSEMBLY PUMP/EXCHANGERТрубка насоса/теплообменника0Где купить1329711192200Скачать
2325689820 Скачать PCB RELAY LUNA3плата для подключения AGU 2.00263.83Где купить-

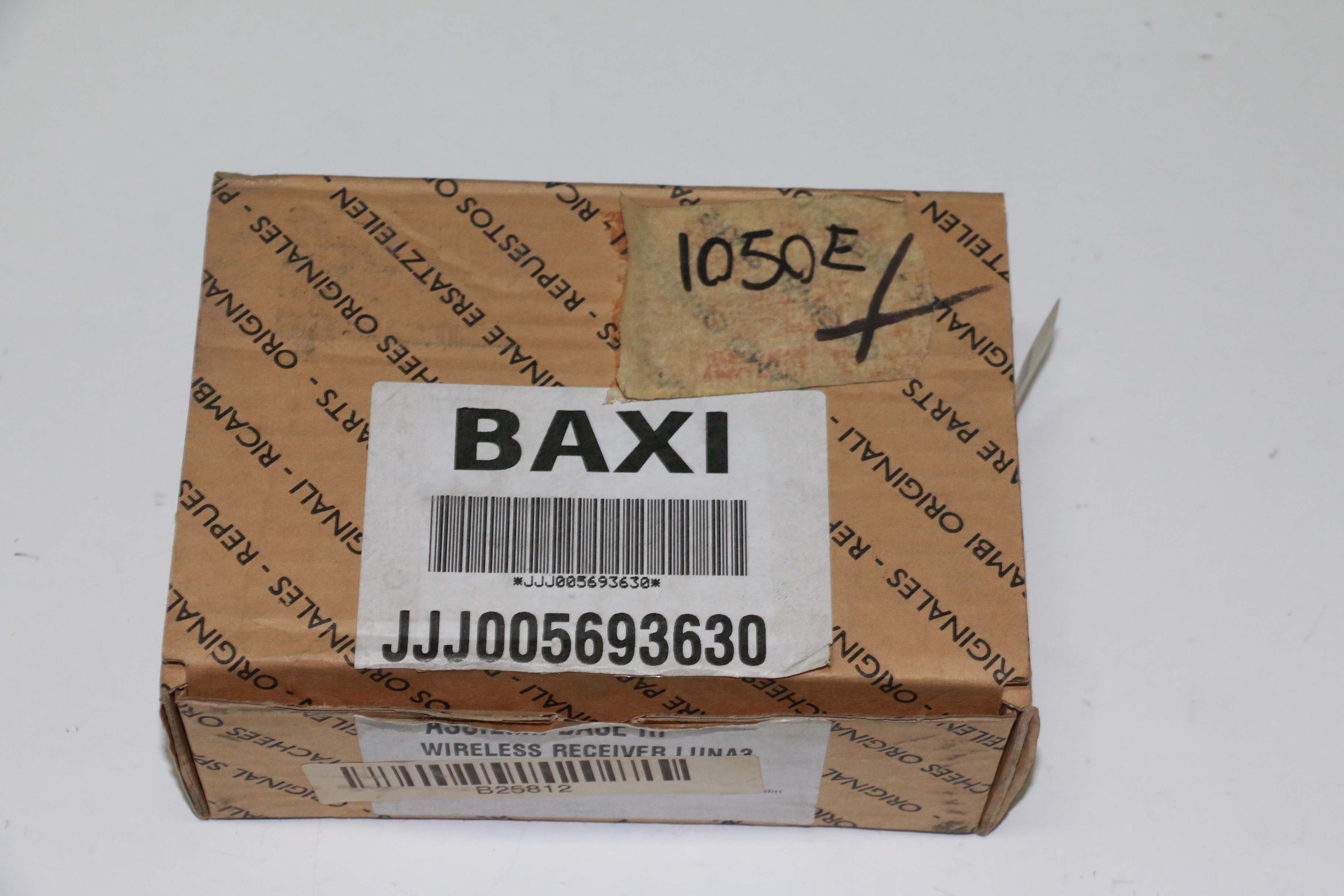

7555693630 Скачать WIRELESS RECEIVER LUNA3Приемо-передатчик для беспроводной панели0Где купитьСкачать

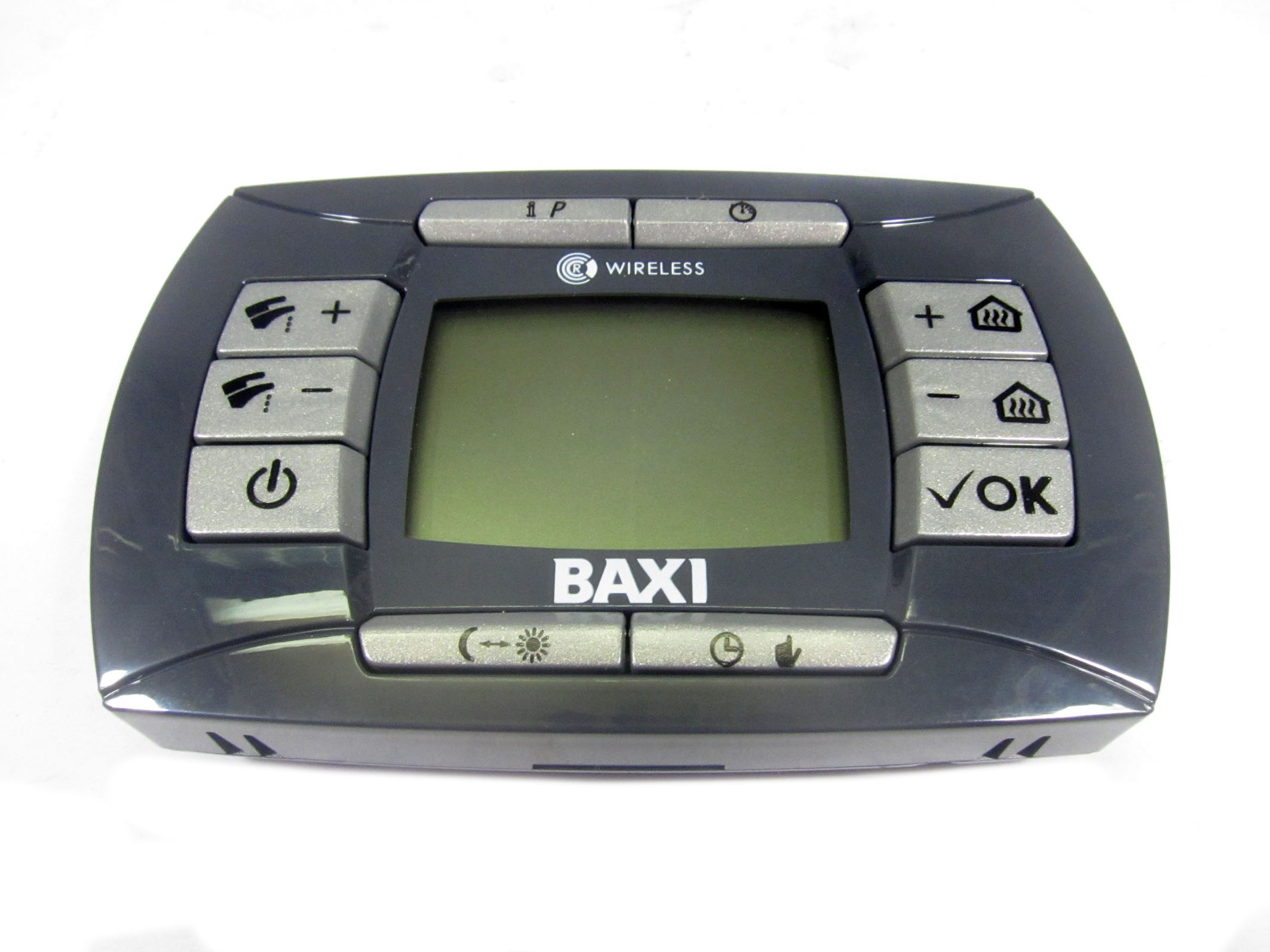

3475693700 Скачать WIRELESS REMOTE CONTROL LUNA3панель управления выносная0Где купитьСкачать

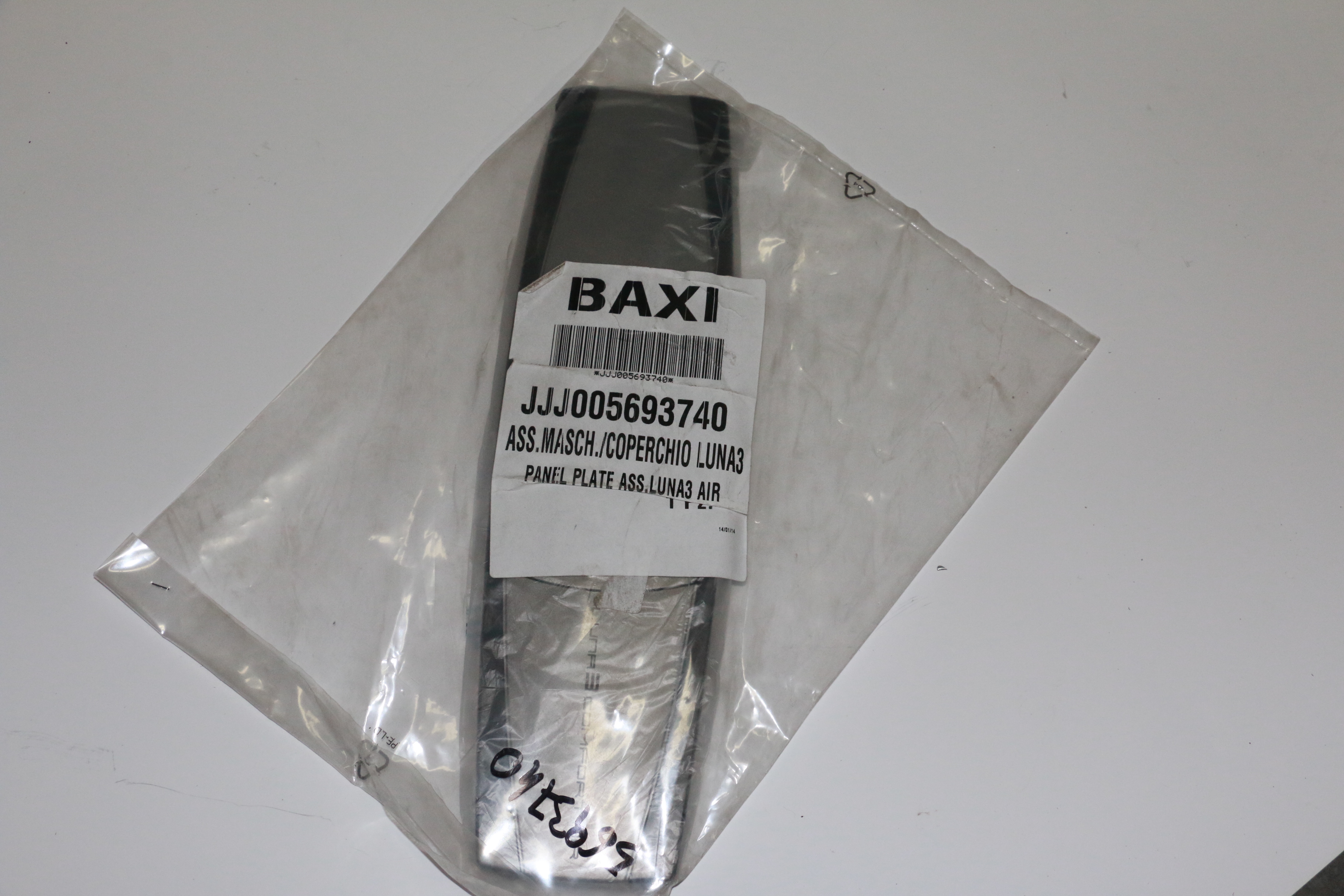

1625693740 Скачать PANEL PLATE ASS.LUNA3 AIRкрышка панели управления13.46Где купить-
805693860 Скачать HYDR.INLET GR.WITH OUT BYPASSгидравлический узел подачи243.52Где купитьСкачать
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана55.48Где купить710188300Скачать
1025696200 СкачатьMR-US ASS.WITHOUT BYPASS150734клапан 3-ходовой в сборе без байпассного клапана213.91Где купитьСкачать
2005701230CONNECTION ASSEMBLY PRIME HTподсоединения в сборе77.66Где купитьB929-
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.4Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.41Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
3148418870 Скачать LEAD - SENSING ELECTRODEкабель датчика пламени3.08Где купитьСкачать
598419050 Скачать LEAD - IGNITION ELECTRODEкабель электрода зажигания3.26Где купитьСкачать
5258419060 Скачать IGNITION UNIT - NACУстройство розжига NAC-SIT 050401416.39Где купить14508511560Скачать
9998419080CABLE - EARTHПроводка электрическая заземления4.04Где купить-
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)19.46Где купитьСкачать
1318434820 Скачать TEMPERATURE SENSORдатчик температуры (NTC) (погружной)24.09Где купитьСкачать
5288435360 Скачать NTC SENSORдатчик температуры (NTC) (накладной)19.76Где купитьСкачать
6248435380 Скачать FLOW RILEVATORдатчик Холла в сборе28.77Где купитьСкачать
5258510910 Скачать CABLE-GAS VALVE/IGNITERУстройство розжига33Где купитьСкачать
5258511560 Скачать CABLE IGNI. VZ2/10 SAC L=600Устройство розжига27.42Где купить-
9998512270 Скачать WIRING LUNA3 FFПроводка электрическая к насосу и трехходовому клапану24.16Где купить-
9998512290 Скачать CH NTC/AIR PRESS CABLEПроводка электрическая низковольтная19.82Где купитьСкачать
9998512300 Скачать DHW NTC/MOD/H20 PRESПроводка электрическая14Где купитьСкачать
9998512310 СкачатьPCB POWER CABLEПроводка электрическая4.44Где купитьСкачать
9998512380 СкачатьREMOTE CONTROL CONN. CABLEПроводка электрическая контакт Open Therm4.76Где купитьСкачать
9998512790RELAY PCB CABLEПроводка электрическая для реле платы3.49Где купить-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
2109950830GAS TAPкран газовый22.33Где купитьСкачать
929951170 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар24.98Где купитьСкачать
1359951610 Скачать LIMIT THERMOSTAT 105½CТермостат предохранительный 105 С38.58Где купитьСкачать
1699951650 Скачать MANOMETER D.40манометр39.05Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьСкачать

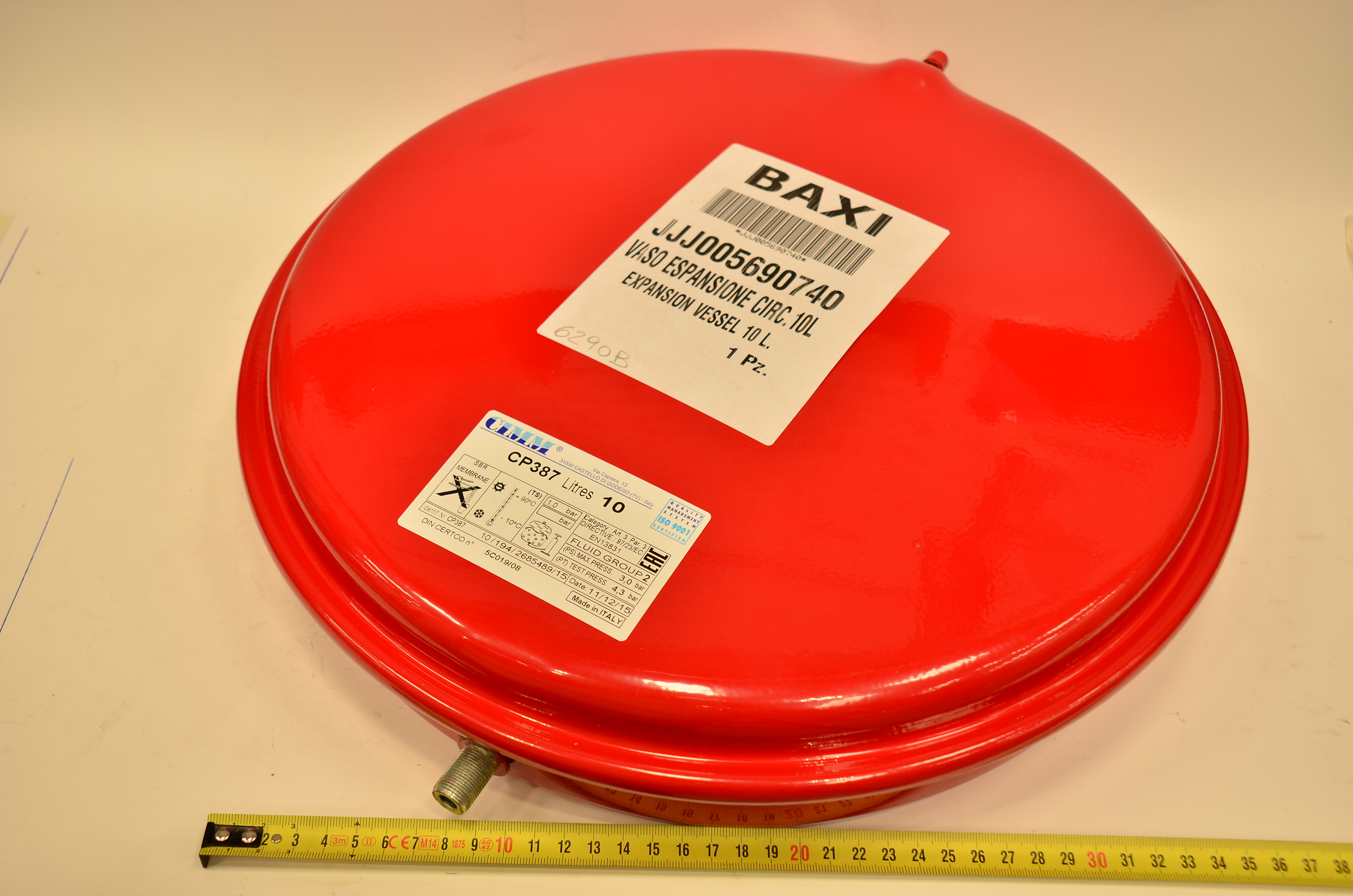

359951820 Скачать EXPANSION VESSEL 10 L.Бак расширительный 10 л0Где купить-
23710789900 Скачать ASS.PRESS.C/VITE 70-60PaПневмореле0Где купить1448721890300Скачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
120711356900 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана76.43Где купить13211909YES-
23721890300 Скачать FLUE PRESS.SWITCH 70-60PaПневмореле 70-60Pa57Где купить1449YES-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана108.21Где купить1910YES-
70711192200 Скачать PUMP/EXCHANGER PIPE ASSEMBLYТрубка насоса/теплообменника40.16Где купить1330YES-
