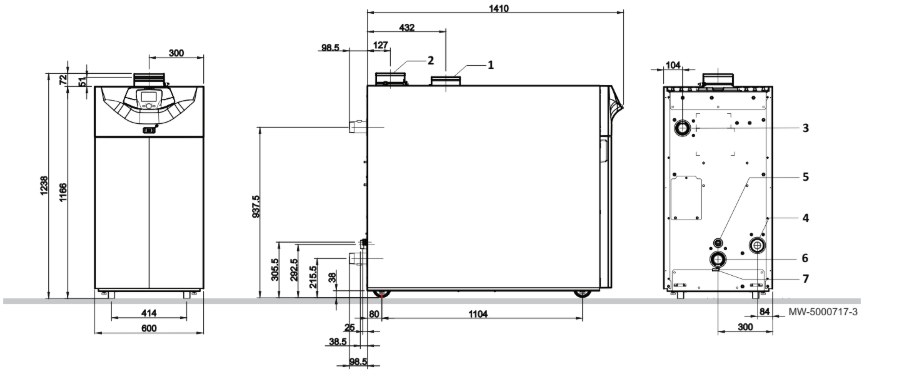

POWER HT+ 1.200 и POWER HT+ 1.250
Рис.3
1 Вход воздуха для горения (150 мм)
2 Труба отвода дымовых газов (150 мм)
3 Подающая труба контура отопления (фланец R2"или DN50 PN6)
4 Труба подачи газа (G1"1/2)
5 Труба отвода конденсата (диам. 32 мм)
6 Обратная труба контура отопления (фланец R2" или DN50 PN6)
7 Слив (1/2")
