Рис.22 Зазоры, необходимые для котлов
Таб 17
Рис.23 Зазоры, необходимые для котлов, оборудованных гидравлическим разделителем, пластинчатым теплообменником или каскадом
Таб 18

Навигация по инструкции

+ Инструкция целиком

Общее пространство для котла

Оставить вокруг котла достаточное пространство для легкого доступа к оборудованию и для упрощения технического обслуживания в соответствии с предоставленной информацией.

Обеспечить доступ к котлу в любой момент времени.

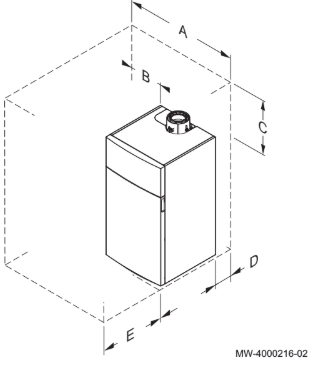

Рис.22 Зазоры, необходимые для котлов

Таб 17

	POWER HT 1.130	POWER HT 1.150	POWER HT 1.200	POWER HT 1.250
A	1100	1100	1100	1100
B	500	500	500	500
C	400	400	750	750
D	800	800	800	800
E	1000	1000	1000	1000

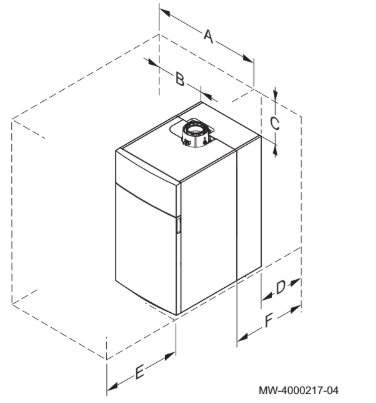

Рис.23 Зазоры, необходимые для котлов, оборудованных гидравлическим разделителем, пластинчатым теплообменником или каскадом

Таб 18

	POWER HT 1.130	POWER HT 1.150	POWER HT 1.200	POWER HT 1.250
A	1100	1100	1100	1100
B	500	500	500	500
C	400	400	750	750
D	800	800	800	800
E	1000	1000	1000	1000
F с гидравлическим разделителем	775	775	910	910
F с комплектом пластинчатого теплообменника	1140	1140	1140	1140
F с каскадом	1020	1020	1070	1070
