Изменение заданного значения температуры горячей санитарно-технической воды
1. Нажать на клавишу
для доступа к меню ярлыков.
2. Выбрать параметр Ном уставка ГВС поворотом клавиши
.
3. Для подтверждения нажать на клавишу
.
4. Использовать клавишу
для изменения заданного значения температуры.
5. Для подтверждения нажать на клавишу
.
Нажать на клавишу MENU для возврата к основной индикации.

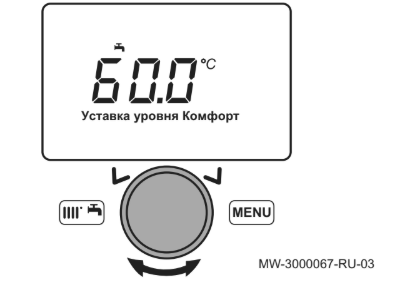

Рис.111
