POWER HT+ 1.200 и POWER HT+ 1.250

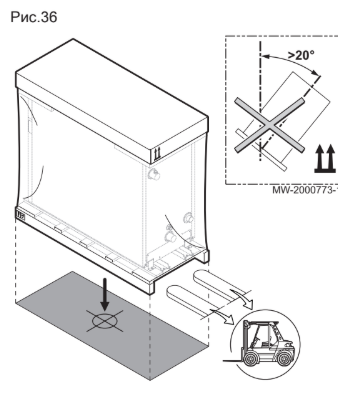

Рис.36 Транспортировка

Рядом должны находиться как минимум два помощника.

Во время транспортировки оборудования использовать перчатки.

Перемещать поддон, на котором располагается оборудование, с помощью транспортировщика для поддонов, вилочного погрузчика или 4-колесной тележки.
Не использовать верхнюю крышку оборудования для его подъема.
Перемещать оборудование вертикально.

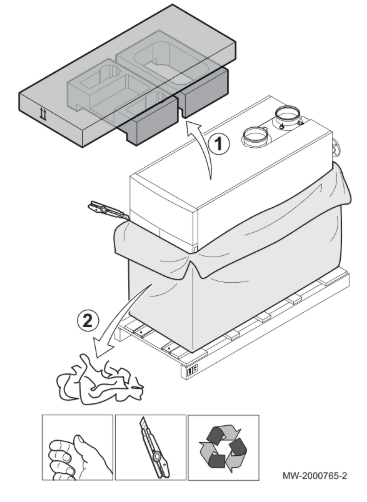

Рис.37 Распаковка и начальная подготовка с направляющими

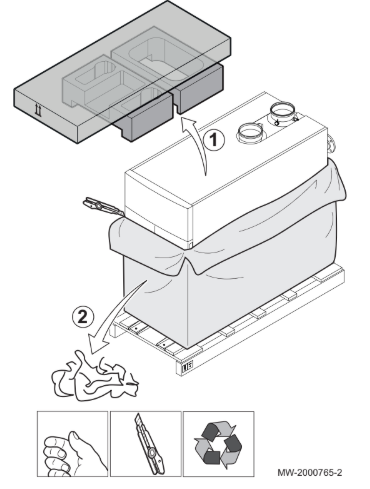

1. Снять картонную коробку и упаковку из полистирола.

2. Снять защитную пластиковую крышку.

Рис.38

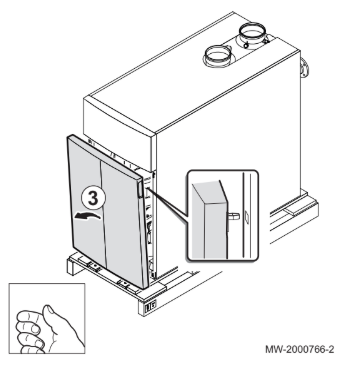

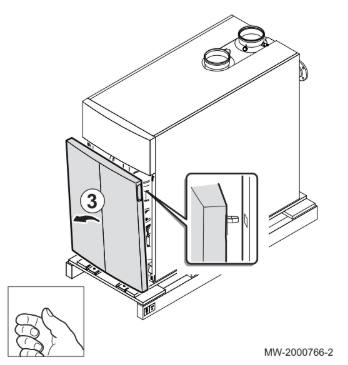

3. Снять переднюю крышку, с усилием потянув за прорези.

Рис.39

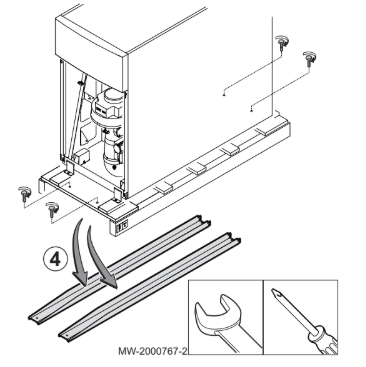

4. Снять 2 разгрузочные направляющие, отвернув 4 винта.

Рис.40

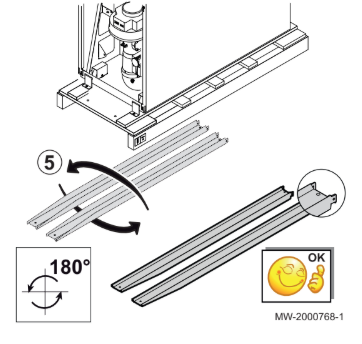

5. Повернуть 2 направляющие на 180°.

Рис.41

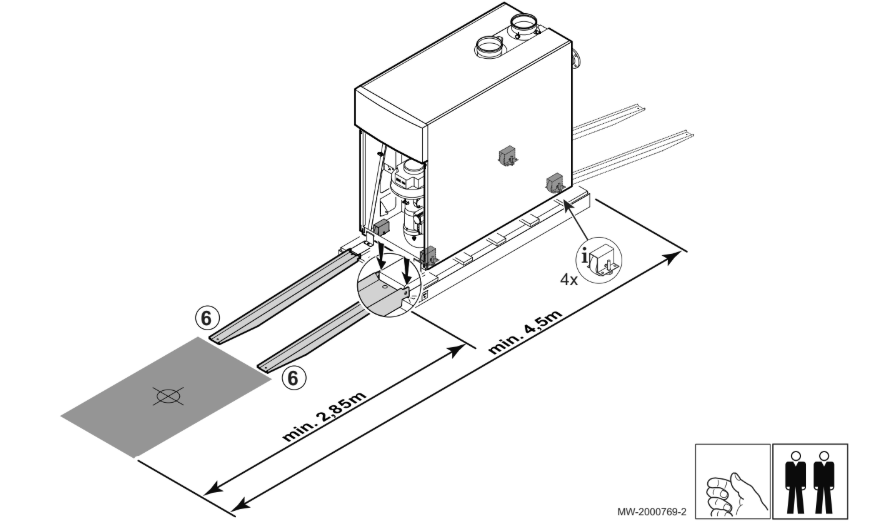

6. Установить 2 направляющие на кромку поддона.

Убедиться в наличии достаточного места для перемещения котла.

Рис.42

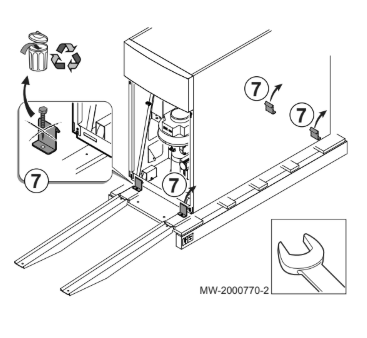

7. Отвернуть четыре винта, крепящие котел к поддону.

Рис.43

9. Закрыть котел.

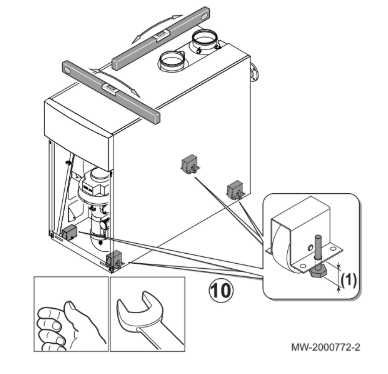

(1) Диапазон регулировки ножек: 20 мм

10. Произвести выравнивание котла при помощи регулируемых ножек.

Рис.45 Распаковка и начальная подготовка со стропами

1. Снять картонную коробку и упаковку из полистирола.

2. Снять защитную пластиковую крышку.

Рис.46

3. Снять переднюю крышку, с усилием потянув за прорези.

Рис.47

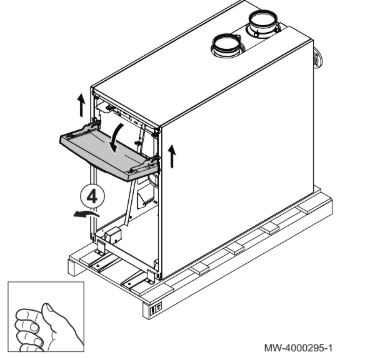

4. Поднять и наклонить панель управления.

Рис.48

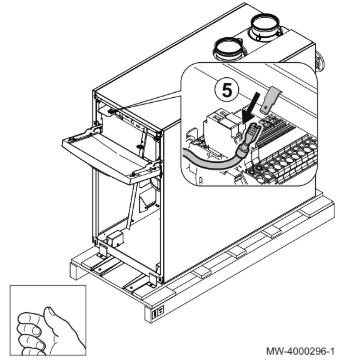

5. Отсоединить провод заземления.

Рис.49

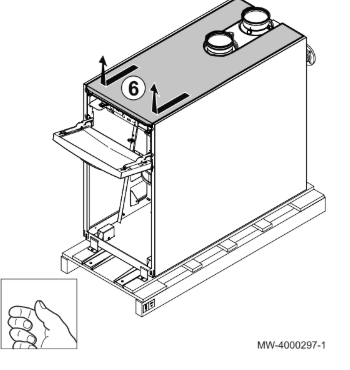

6. Потянуть и поднять верхнюю панель.

Рис.50

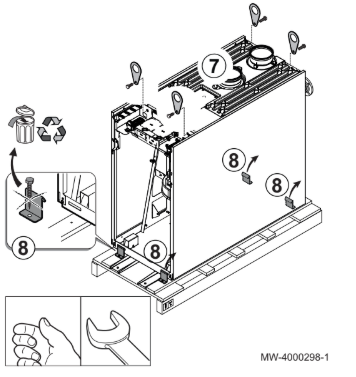

7. Ввернуть подъемные кольца в предусмотренные положения. Момент затяжки: 23 Н·м.

Кольца входят в комплект поставки котла.

8. Отвернуть винты, крепящие котел к поддону.

Рис.51

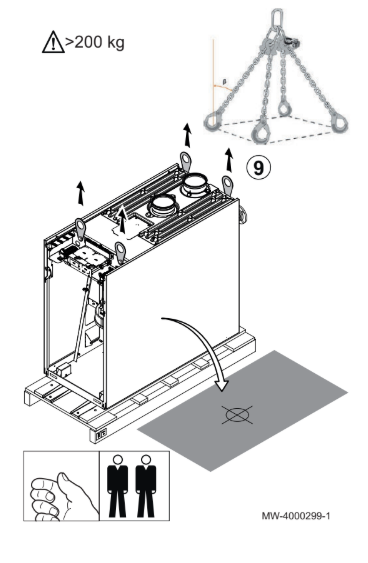

9. Использовать стропы (не входят в комплект поставки) для перемещения котла.

Угол крепления строп	β
POWER HT 1.200	212 кг
POWER HT 1.250	232 кг

Перемещать котел должны два человека.

10. Закрыть котел.

Рис.52

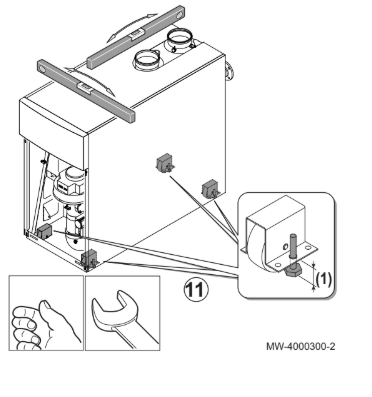

11. Произвести выравнивание котла при помощи регулируемых ножек.

(1) Диапазон регулировки ножек: 20 мм
