Пластинчатый теплообменник (аксессуары)

Основное преимущество пластинчатого теплообменника – обеспечение гидравлической развязки первичного и вторичного контура. Кроме того, он позволяет защищать корпус котла от любых загрязнений, содержащихся в воде вторичного контура отопления.

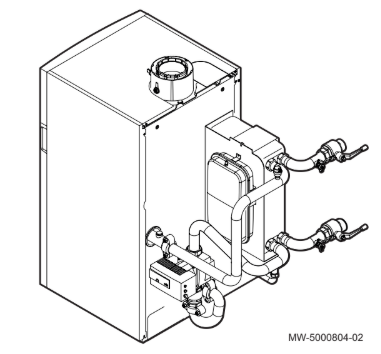

Рис.8

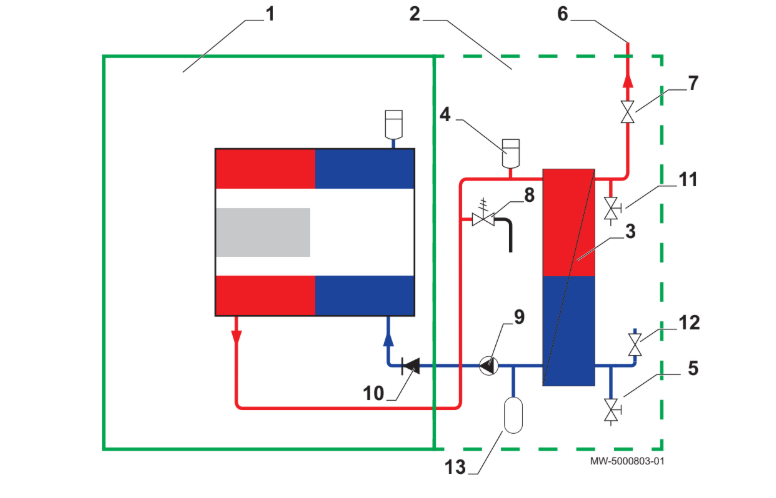

Рис.9 Функциональная схема котла с пластинчатым теплообменником

1 Котел

2 Комплект пластинчатого теплообменника

3 Пластинчатый теплообменник

4 Воздухоотводчик

5 Сливной кран

6 Подающая труба контура отопления

7 Клапан

8 Предохранительный клапан

9 Модулирующий циркуляционный насос

10 Обратный клапан

11 Сливной кран

12 Клапан

13 Расширительный бак
