Power HT+ 1.130-1.250 Инструкция по монтажу, эксплуатации и обслуживанию котлов.pdf

Навигация по странице

Навигация по инструкции

Список кодов ошибок

Список кодов ошибок


Таб 70 Ошибка 10

E

10

Дисплей

10:Наружный датчик

Описание неисправности

Датчик наружной температуры.

Возможные причины

  1. Датчик наружной температуры неправильно подключён к котлу
  2. Датчик наружной температуры несовместим с системой регулирования LMS 14
  3. Датчик наружной температуры не работает

Проверка/Решение

  1. Проверить правильность подключения датчика наружной температуры к клеммной колодке датчиков котла
  2. Обратиться к производителю для проверки совместимости датчика наружной температуры с котлом
  3. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура» (датчик 1 K)


Таб 70 Ошибка 20

E

20

Дисплей

20:Датчик котла 1

Описание неисправности

Датчик обратного тока с отрицательным ТКС.

Возможные причины

  1. Датчик температуры подающей линии неправильно подключён
  2. Датчик температуры подающей линии не работает

Проверка/Решение

  1. Проверить правильность подключения датчика температуры подающей линии к электронной плате котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с температурой воды по таблице соответствия «Сопротивление / температура» (датчик 10 K)


Таб 70 Ошибка 28

E

28

Дисплей

28:Датч темп топоч газов

Описание неисправности

Датчик температуры дымовых газов с отрицательным ТКС.

Возможные причины

  1. Датчик температуры дымовых газов неправильно подключён
  2. Датчик температуры дымовых газов не работает

Проверка/Решение

  1. Проверить правильность подключения датчика температуры дымовых газов к электронной плате котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура» (датчик 20 K)


Таб 70 Ошибка 40

E

40

Дисплей

40:Датчик обратки 1

Описание неисправности

Датчик температуры обратной линии с отрицательным ТКС

Возможные причины

  1. Датчик температуры обратной линии неправильно подключён
  2. Датчик температуры обратной линии не работает

Проверка/Решение

  1. Проверить правильность подключения датчика температуры обратной линии к электронной плате котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с температурой воды по таблице соответствия «Сопротивление / температура» (датчик 10 K)


Таб 70 Ошибка 46

E

46

Дисплей

46:Датч обратки каскада

Описание неисправности

Неисправность датчика температуры обратной линии каскада

Возможные причины

  1. Датчик температуры обратной линии неправильно подключён
  2. Датчик температуры обратной линии не работает

Проверка/Решение

  1. Проверить правильность подключения датчика температуры обратной линии к электронной плате котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с температурой воды по таблице соответствия «Сопротивление / температура» (датчик 10 K)


Таб 70 Ошибка 50

E

50

Дисплей

50:Датчик 1 ГВС

Описание неисправности

Датчик горячей санитарно-технической воды

Возможные причины

  1. Датчик неправильно подключён к клеммной колодке датчиков котла
  2. Датчик температуры ГВС не работает

Проверка/Решение

  1. Проверить правильность подключения датчика к клеммной колодке датчиков котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура» (датчик 10 K)


Таб 70 Ошибка 52

E

52

Дисплей

52:Датчик 2 ГВС

Описание неисправности

Датчик температуры солнечного коллектора ГВС (если включает солнечную

установку)

Возможные причины

  1. Датчик неправильно подключён к клеммной колодке датчиков котла
  2. Датчик температуры обратной линии не работает

Проверка/Решение

  1. Проверить правильность подключения датчика к клеммной колодке датчиков котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура» (датчик 10 K)


Таб 70 Ошибка 60

E

60

Дисплей

60:Комнатный датчик 1

Описание неисправности

Неисправность датчика комнатной температуры 1

Возможные причины

Датчик неправильно подключён к клеммной колодке датчиков котла

Проверка/Решение

Проверить правильность подключения датчика комнатной температуры к клеммной колодке датчиков котла


Таб 70 Ошибка 65

E

65

Дисплей

65:Комнатный датчик 2

Описание неисправности

Неисправность датчика комнатной температуры 2

Возможные причины

Датчик неправильно подключён к клеммной колодке датчиков котла

Проверка/Решение

Проверить правильность подключения датчика комнатной температуры к клеммной колодке датчиков котла


Таб 70 Ошибка 68

E

68

Дисплей

68:Комнатный датчик 3

Описание неисправности

Неисправность датчика комнатной температуры 3

Возможные причины

Датчик неправильно подключён к клеммной колодке датчиков котла

Проверка/Решение

Проверить правильность подключения датчика комнатной температуры к клеммной колодке датчиков котла


Таб 70 Ошибка 78

E

78

Дисплей

78:Датчик давления воды

Описание неисправности

Неисправность датчика гидравлического давления

Возможные причины

  1. Датчик гидравлического давления не подключён к электронной плате
  2. Датчик гидравлического давления не работает

Проверка/Решение

  1. Проверить правильность подключения разъёмов между датчиком и электронной платой
  2. Заменить датчик гидравлического давления. Обратите внимание, что для этой операции требуется опорожнить котел


Таб 70 Ошибка 73

E

73

Дисплей

73:Датчик коллектора 1

Описание неисправности

Датчик температуры солнечного коллектора (если включает солнечную установку)

Возможные причины

  1. Датчик неправильно подключён к клеммной колодке датчиков котла
  2. Датчик солнечного коллектора не работает

Проверка/Решение

  1. Проверить правильность подключения датчика к клеммной колодке датчиков котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура» (датчик PT 1000)


Таб 70 Ошибка 83

E

83

Дисплей

83:Кор замыкание BSB

Описание неисправности

Проблема связи между электронной платой котла и блоком управления

Возможные причины

Провод, соединяющий блок управления с котлом, неправильно подключён

Проверка/Решение

Проверить правильность подключения провода, соединяющего блок управления с котлом, к клеммной колодке датчиков котла


Таб 70 Ошибка 84

E

84

Дисплей

84:Конфликт адреса BSB

Описание неисправности

Конфликт адресов между несколькими блоками управления

Возможные причины

Пульты дистанционного управления настроены неправильно

Проверка/Решение

Проверить, не сконфигурирован ли блок управления в одном контуре с другим блоком управления


Таб 70 Ошибка 91

E

91

Дисплей

91:Потеря дан-х в EEPROM

Описание неисправности

Потеря данных в EEPROM

Возможные причины

Неисправна электронная плата

Проверка/Решение

Заменить электронную плату


Таб 70 Ошибка 98

E

98

Дисплей

98:Модуль расширения 1

Описание неисправности

Неисправность модуля расширения 1

Возможные причины

  1. Модуль расширения 1 неправильно подключён к электронной плате
  2. Модуль расширения 1 не получает питание 230 В
  3. Модуль 1 неправильно сконфигурирован

Проверка/Решение

  1. Проверить правильность подключения модуля расширения 1 к электронной плате
  2. Убедиться, что модуль расширения 1 корректно получает питание 230 В через клеммную колодку источника питания вспомогательного контура 1
  3. Проверить правильность конфигурации модуля расширения 1 в меню «Конфигурация»


Таб 70 Ошибка 99

E

99

Дисплей

99:Модуль расширения 2

Описание неисправности

Неисправность модуля расширения 2

Возможные причины

  1. Модуль расширения 2 неправильно подключён к электронной плате
  2. Модуль расширения 2 не получает питание 230 В
  3. Модуль 2 неправильно сконфигурирован

Проверка/Решение

  1. Проверить правильность подключения модуля расширения 2 к электронной плате
  2. Убедиться, что модуль расширения 2 корректно получает питание 230 В через клеммную колодку источника питания вспомогательного контура 1
  3. Проверить правильность конфигурации модуля расширения 2 в меню «Конфигурация»


Таб 70 Ошибка 100

E

100

Дисплей

100:

Описание неисправности

2 ведущих устройства синхронизации

Возможные причины

Ошибка конфигурации

Проверка/Решение

Убедиться, что в каскаде задано только одно ведущее устройство. (Параметр 6630 раздела конфигурации каскада)


Таб 70 Ошибка 102

E

102

Дисплей

102:Часы без резервир-я

Описание неисправности

Ведущее устройство синхронизации без резерва мощности

Возможные причины

Ошибка конфигурации

Проверка/Решение

Проверить конфигурацию параметра 6640 Работа устройства синхронизации в меню каскада


Таб 70 Ошибка 103

E

103

Дисплей

103:Сбой связи

Описание неисправности

Ошибка связи

Возможные причины

Ошибка связи каскада

Проверка/Решение

Проверить соединения

Проверить конфигурацию каскада


Таб 70 Ошибка 109

E

109

Дисплей

109:Контроль темп котла

Описание неисправности

Контроль температуры котла.

Возможные причины

  1. Котел перегрет, возможно, вследствие попадания воздуха в гидравлический контур
  2. Датчики температуры подающей/обратной линии включены в обратном направлении

Проверка/Решение

  1. Отвести воздух из гидравлического контура вручную
  2. Убедиться, что соединения датчиков температуры подающей / обратной линии внутри котла не перевернуты


Таб 70 Ошибка 110&111

E

110&111

Дисплей

110:Блокировка SLT

Описание неисправности

Отключение защитного термостата из-за перегрева

Возможные причины

  1. Низкий расход воды
  2. Воздух в гидравлическом контуре
  3. Защитный термостат неправильно подключён

Проверка/Решение

  1. Проверить корректность работы циркуляционного насоса в гидравлическом контуре.
  2. Отвести воздух из гидравлического контура вручную
  3. Проверить правильность подключения защитного термостата к электронной плате котла


Таб 70 Ошибка 117

E

117

Дисплей

117:Давл воды сл выс-е

Описание неисправности

Давление в гидравлическом контуре слишком велико.

Возможные причины

Слишком высокое гидравлическое давление в контуре отопления

Проверка/Решение

Проверить настройку гидравлического циркуляционного насоса. Если насос находится в ручном режиме, уменьшить заданное значение. В противном случае

сбросить давление с помощью воздухоотводчика


Таб 70 Ошибка 118

E

118

Дисплей

118:Давл воды сл низкое

Описание неисправности

Давление в гидравлическом контуре слишком мало.

Возможные причины

Слишком низкое гидравлическое давление в контуре отопления

Проверка/Решение

Открыть клапан впуска воды, чтобы увеличить давление в гидравлическом контуре. Проверить работу циркуляционного насоса


Таб 70 Ошибка 125

E

125

Дисплей

125:Темп котла высокая

Описание неисправности

Превышение максимальной температуры котла

Возможные причины

Низкий расход воды

Проверка/Решение

Проверить рабочий режим циркуляционного насоса


Таб 70 Ошибка 128

E

128

Дисплей

128:Потеря плам при раб

Описание неисправности

Погасшее пламя.

Возможные причины

Пламя погасло

Проверка/Решение

Убедиться, что впускной клапан газа открыт, а давление газа не слишком низкое. Также убедиться, что трубы забора воздуха и отвода продуктов сгорания не закрыты


Таб 70 Ошибка 130

E

130

Дисплей

130:Темп топ газов сл выс

Описание неисправности

Отключение датчиком дымовых газов с отрицательным ТКС из-за перегрева.

Возможные причины

Температура дымовых газов слишком велика. Это может быть обусловлено чрезмерным засорением теплообменника котла

Проверка/Решение

Почистить теплообменник котла


Таб 70 Ошибка 133

E

133

Дисплей

133:Превыш время без-ти

Описание неисправности

Ошибка розжига (4 попытки).

Возможные причины

  1. Газ не поступает в котел
  2. Воздух не отведён из газового контура
  3. Перепутана полярность электропитания

Проверка/Решение

  1. Убедиться, что краны газовой трубы открыты
  2. Отвести воздух из газопровода с помощью регулирующего клапана, расположенного на котле
  3. Перепутана полярность «фаза-нейтраль» на клеммной колодке электропитания котла


Таб 70 Ошибка 151

E

151

Дисплей

151:Внутренний BMU

Описание неисправности

Внутренняя ошибка электронной платы нагрева.

Возможные причины

Электронная плата неисправна

Проверка/Решение

Заменить электронную плату


Таб 70 Ошибка 152

E

152

Дисплей

152:Параметризация

Описание неисправности

Неисправность общей настройки параметра.

Возможные причины

Электронная плата неисправна

Проверка/Решение

Заменить электронную плату


Таб 70 Ошибка 153

E

153

Дисплей

153:Устрой-во блокир-но

Описание неисправности

Устройство заблокировано вручную.

Возможные причины

Главная электронная плата неисправна

Проверка/Решение

Убедиться, что поворотная кнопка на дисплее не заблокирована в прижатом вниз положении

Заменить основную плату


Таб 70 Ошибка 160

E

160

Дисплей

160:Порог скор вент-а

Описание неисправности

Неисправность работы вентилятора.

Возможные причины

  1. Вентилятор неправильно подключён к котлу
  2. Вентилятор реагирует неправильно (износ вследствие длительного использования)
  3. Вентилятор не работает

Проверка/Решение

  1. Проверить правильность подключения выходов управления и подачи воздуха к вентилятору
  2. Выключить котел и выждать несколько минут до охлаждения вентилятора
  3. Установить на место вентилятор


Таб 70 Ошибка 162

E

162

Дисплей

162:Реле переп.воздуха

Описание неисправности

Датчик давления воздуха

Возможные причины

  1. Сработал датчик дифференциального давления дымовых газов
  2. Датчик давления дымовых газов неправильно подключён к элек-тронной плате

Проверка/Решение

  1. С помощью манометра проверить, не превышает ли разность давления поступающего воздуха и продуктов сгорания 600 Па на патрубках коаксиального сопла. В этом случае трубы подачи воздуха и отвода продуктов сгорания могут быть заблокированы или могут оказаться длиннее рекомендованных в данном руководстве.
  2. Проверить правильность подключения разъёмов на электронной плате (X7) и датчик давления дымовых газов.


Таб 70 Ошибка 178

E

178

Дисплей

178:Огран термостат КО1

Описание неисправности

Защитный термостат CC1, ошибка в контуре отопления 1.

Возможные причины

  1. Низкий расход воды
  2. Воздух в гидравлическом контуре
  3. Защитный термостат неправильно подключён

Проверка/Решение

  1. Проверить корректность работы циркуляционного насоса в гидравлическом контуре.
  2. Отвести воздух из гидравлического контура вручную
  3. Проверить правильность подключения защитного термостата к электронной плате котла


Таб 70 Ошибка 179

E

179

Дисплей

179:Огран термостат КО2

Описание неисправности

Защитный термостат CC2, ошибка в контуре отопления 2.

Возможные причины

  1. Низкий расход воды
  2. Воздух в гидравлическом контуре
  3. Защитный термостат неправильно подключён

Проверка/Решение

  1. Проверить корректность работы циркуляционного насоса в гидравлическом контуре.
  2. Отвести воздух из гидравлического контура вручную
  3. Проверить правильность подключения защитного термостата к электронной плате котла


Таб 70 Ошибка 321

E

321

Дисплей

321:Датч подачи ГВС

Описание неисправности

Датчик ГВС поврежден.

Возможные причины

  1. Датчик неправильно подключён к клеммной колодке датчиков котла
  2. Датчик температуры ГВС не работает

Проверка/Решение

  1. Проверить правильность подключения датчика к клеммной колодке датчиков котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура»


Таб 70 Ошибка 343

E

343

Дисплей

343:Солн интергац нет

Описание неисправности

Неисправность общей настройки параметра на солнечной системе (если
включает солнечную систему).

Возможные причины

Солнечная установка неправильно сконфигурирована на котле

Проверка/Решение

Проверить конфигурацию солнечной системы на котле


Таб 70 Ошибка 353

E

353

Дисплей

353:Каск датч B10 нет

Описание неисправности

Датчик каскада В10 отсутствует.

Возможные причины

  1. Датчик неправильно подключён к клеммной колодке датчиков котла
  2. Датчик температуры ГВС не работает

Проверка/Решение

  1. Проверить правильность подключения датчика к клеммной колодке датчиков котла
  2. Подходящим мультиметром проверить сопротивление (Ω) датчика в соответствии с комнатной температурой по таблице соответствия «Сопротивление / температура»


Таб 70 Ошибка 372

E

372

Дисплей

372:Огранич термост НС3

Описание неисправности

Защитный термостат CC3, ошибка в контуре отопления 2

Возможные причины

  1. Низкий расход воды
  2. Воздух в гидравлическом контуре
  3. Защитный термостат неправильно подключён

Проверка/Решение

  1. Проверить корректность работы циркуляционного насоса в
    гидравлическом контуре.
  2. Отвести воздух из гидравлического контура вручную
  3. Проверить правильность подключения защитного термостата к
    электронной плате котла


Таб 70 Ошибка 373

E

373

Дисплей

373:Модуль расшир 3

Описание неисправности

Расширительный модуль 3.

Возможные причины

  1. Модуль расширения 3 неправильно подключён к электронной плате
  2. Модуль расширения 3 не получает питание 230 В
  3. Модуль 3 неправильно сконфигурирован

Проверка/Решение

  1. Проверить правильность подключения модуля расширения 1 к
    электронной плате
  2. Убедиться, что модуль расширения 3 корректно получает питание 230 В через клеммную колодку источника питания вспомогательного
    контура 1
  3. Проверить правильность конфигурации модуля расширения 3 в меню «Конфигурация»


Таб 70 Ошибка 385

E

385

Дисплей

385:Пониж напряжение

Описание неисправности

Напряжение электропитания слишком низкое.

Возможные причины

Напряжение электропитания слишком низкое

Проверка/Решение

  1. Вольтметром проверить напряжение питания.
  2. Проверить заземление установки


Таб 70 Ошибка 386

E

386

Дисплей

386:Допуск на скор вент

Описание неисправности

Не достигнут порог скорости вентилятора.

Возможные причины

Вентилятор реагирует неправильно (износ вследствие длительного использования)

Проверка/Решение

Выключить котел и выждать несколько минут до охлаждения вентилятора.


Таб 70 Ошибка 430

E

430

Дисплей

430:Дин давл воды низк

Описание неисправности

Предохранительное отключение из-за отсутствия циркуляции (проверка, выполненная датчиком давления).

Возможные причины

Слишком низкое давление в гидравлическом контуре

Проверка/Решение

  1. Открыть клапан впуска воды, чтобы увеличить давление в
    гидравлическом контуре.
  2. Проверить работу циркуляционного насоса


Таб 70 Ошибка 432

E

432

Дисплей

432:Заземления нет

Описание неисправности

Функция заземления не присоединена.

Возможные причины

Котел неправильно заземлён

Проверка/Решение

Проверить правильность заземления клеммной колодки источника питания


Таб 70 Ошибка E110

E

E110

Дисплей

110:Блокировка SLT

Описание неисправности

Отображается код E110

Возможные причины

Перегрев вследствие пробоя теплоизоляции

Проверка/Решение

  1. Снять теплообменник.
  2. Заменить изоляцию за опорой горелки.
  3. Заменить термопредохранитель за теплообменником.

Этот список не является исчерпывающим. Могут отображаться и иные коды неисправности. Связаться с авторизованной службой технической поддержки.


Ошибка110:Блокировка SLT

Отображается код 110:Блокировка SLT, указывающий на срабатывание одного из трех следующих компонентов:


Таб 71

Соответствующий компонент

Операции, которые необходимо выполнить

Предохранительный термостат на дверце камеры сгорания

  • Выключить котел и отключить питание.
  • Проверить омметром срабатывание компонента.
  • В штатном режиме омметр показывает 0 Ом (контур нормально замкнут)
  • При срабатывании предохранительного термостата на дверце камеры сгорания:
  • Снять горелку,
  • Заменить теплоизоляцию на дверце камеры сгорания,
  • Острием карандаша выполнить ручной сброс.

Предохранительный водяной
термостат

  • Дождаться падения температуры воды.
  • Удалить ошибку главной клавишей.

Плавкий предохранитель теплообменника

  • Выключить котел и отключить питание.
  • Проверить омметром срабатывание компонента.
  • В штатном режиме омметр показывает 0 Ом (контур нормально замкнут)
  • При срабатывании плавкого предохранителя теплообменника:
  • Снять теплообменник
  • Заменить изоляцию за опорой горелки
  • Заменить предохранитель термостата за теплообменником


Ошибка162:Реле переп.воздуха

Ошибка 162:Реле переп.воздуха показывает, что датчик дифференциального давления дымовых газов сработал несколько раз за последние 24 часа.

Убедиться, что трубы забора воздуха и отвода продуктов сгорания не закрыты. При необходимости открыть их.

После выполнения этой процедуры перезапустить котел следующим образом:

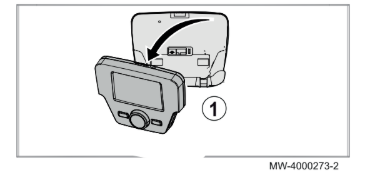

1. Отсоединить устройство HMI вручную, затем снять его с опоры: аккуратно потянуть за вырезы в нижней части HMI.


Рис.200



Рис.201

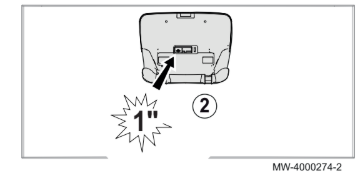

2. Нажать на красную клавишу RESET на котле остроконечным предметом и удерживать ее нажатой 1 секунду.

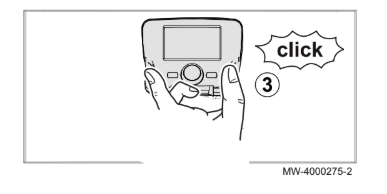

3. Установить устройство HMI обратно на опору.


Рис.202
