Снятие горелки

POWER HT 1.130 и POWER HT 1.150

1. Отключить электрическое питание котла.

2. Закрыть кран подачи газа.

3. Закрыть клапаны на отопительных контурах.

4. Получить доступ к внутренним компонентам котла.

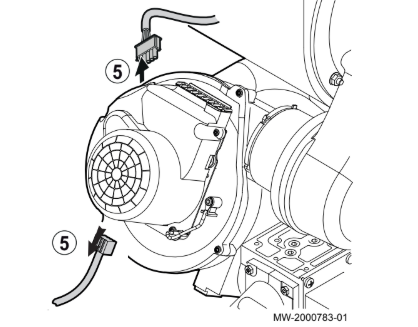

5. Отключить силовой и управляющий кабели на вентиляторе.


Рис.143



Рис.144



6. Отключить электрод розжига и датчик обнаружения пламени.


Рис.145

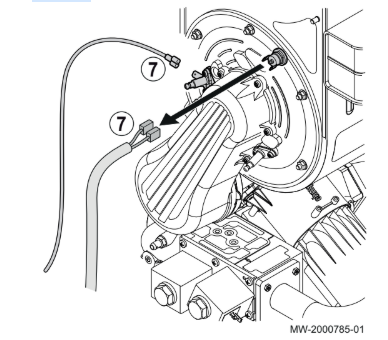

7. Отключить 2 провода от предохранительного термостата на дверце камеры сгорания и штыря под электродом розжига.


Рис.146

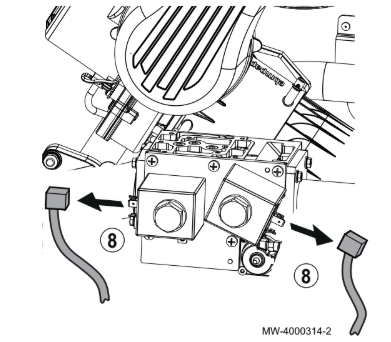

8. Отключить 2 разъема от газового клапана.


Рис.147

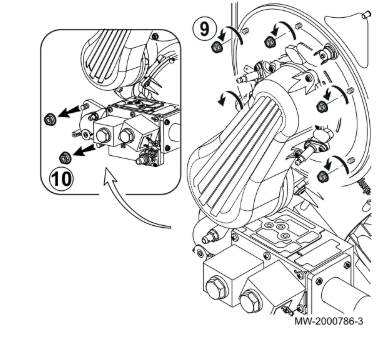

9. Снять гайки, удерживающие горелку на месте на теплообменнике.

10. Вывернуть винты, фиксирующие изогнутую трубку подачи газа.


Рис.148

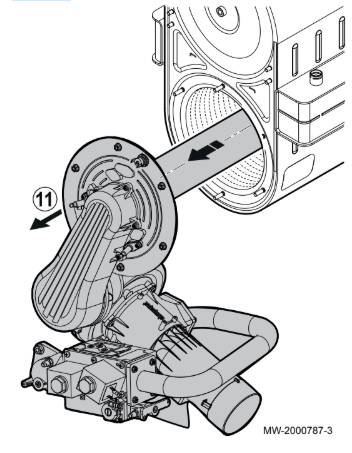

11. Снять узел, содержащий вентилятор, трубку Вентури, горелку и газовый клапан, чтобы открыть доступ к внутренней части теплообменника.


POWER HT 1.200 и POWER HT 1.250

1. Отключить электрическое питание котла.

2. Закрыть кран подачи газа.

3. Закрыть клапаны на отопительных контурах.

4. Получить доступ к внутренним компонентам котла.

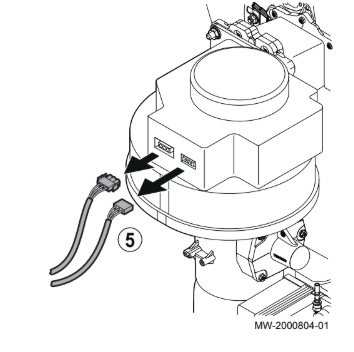

5. Отключить силовой и управляющий кабели на вентиляторе.


Рис.149



Рис.150

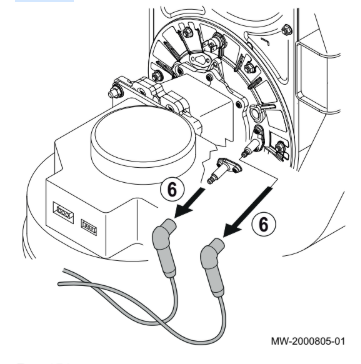

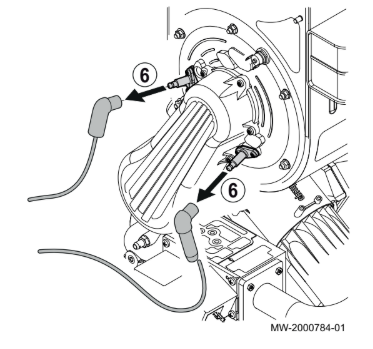

6. Отключить электрод розжига и датчик обнаружения пламени.


Рис.151

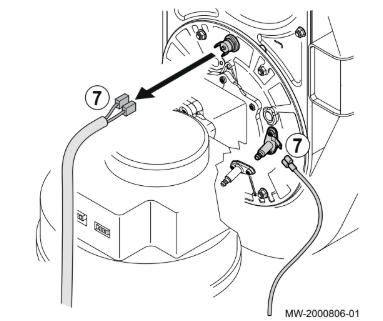

7. Отключить 2 провода от предохранительного термостата на дверце камеры сгорания и штыря под электродом розжига.


Рис.152

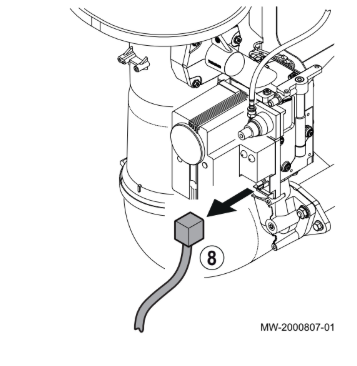

8. Отключить разъем газового клапана.


Рис.153

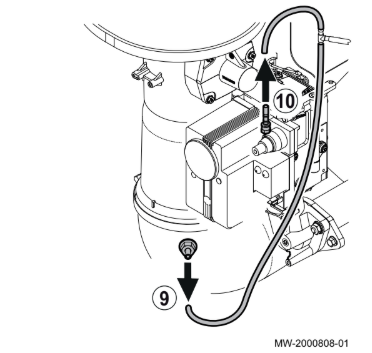

9. Отключить гибкий трубопровод.

10. Отключить трубу газового клапана.


Рис.154

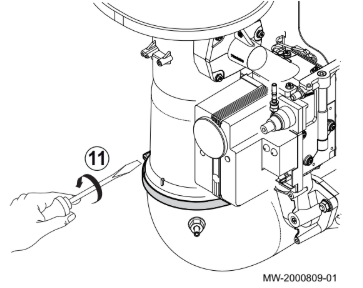

11. Отключить хомут шланга.


Рис.155

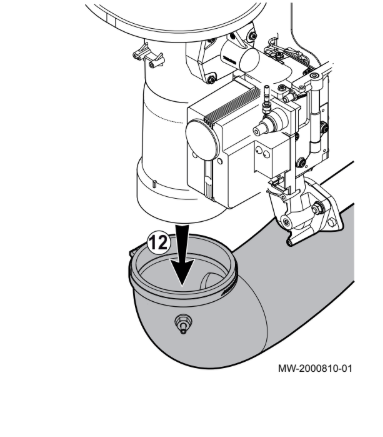

12. Отключить подачу воздуха.


Рис.156

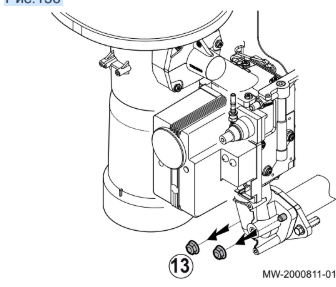

13. Отвернуть две гайки.


Рис.157

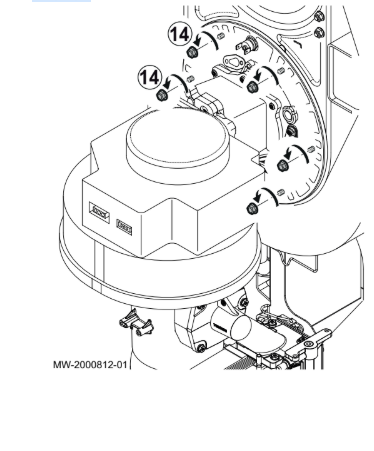

14. Снять гайки, удерживающие горелку на месте на теплообменнике.


Рис.158

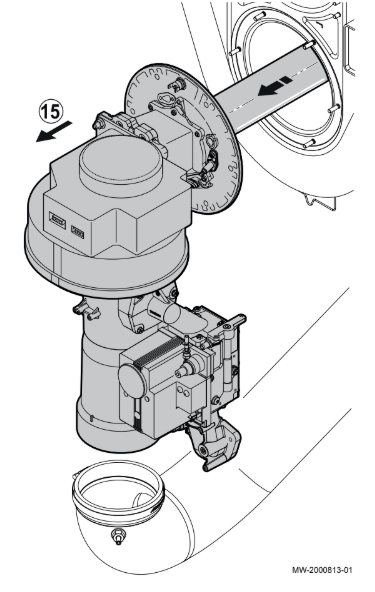

15. Снять узел, содержащий вентилятор, трубку Вентури, горелку и газовый клапан, чтобы открыть доступ к внутренней части теплообменника.
