Коаксиальные трубы

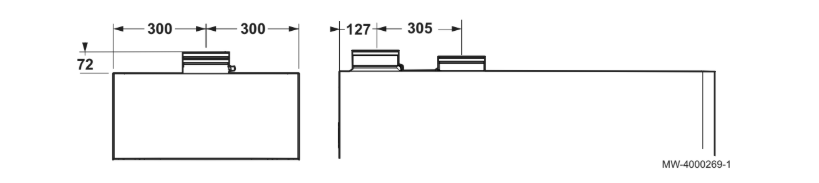

Рис.72 POWER HT 1.130 и POWER HT 1.150

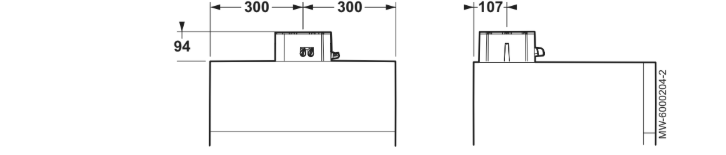

Рис.73 POWER HT 1.200 и POWER HT 1.250

Этот тип трубы используется для отвода продуктов сгорания и забора воздуха для сгорания снаружи здания или в трубы дымовых газов.

90° коаксиальных изгиб используется для соединения котла с отводными/подающими трубами во всех направлениях благодаря функции вращения на 360°. Его также можно использовать как дополнительное колено совместно с коаксиальной трубой или с коленом *45°

Отвод вовне и отводная/подающая труба должны отстоять от стены не менее чем на 18 мм для установки алюминиевой розетки и ее блока уплотнения для предотвращения любого проникновения воды.

Вставка 90° колена снижает общую длину трубы на 1 метр.
Вставка 45° колена снижает общую длину трубы на 0,5 метр.
Первое колено 90° не учитывается для расчета максимальной допустимой длины.
