Длина труб подачи воздуха/отвода дымовых газов
Выпускные и впускные трубы должны быть сертифицированы для выбранной конфигурации, а перепады давления в них должны соответствовать значениям, приведенным в следующей таблице (таблицах).
Отверстие для выпуска дымовых газов не должно быть направлено в сторону жилых помещений.
Конфигурация B23p
Таблица
Все страны, кроме Италии | Вентиляция помещений: согласно стандарту NFP 45 – 204 или DTU 61.1. |
Италия | Вентиляция помещений: согласно стандарту UNI CIG 7129-2001. |
Все страны | Длины L1, L2 и L3 получены для труб Centrotecс покрытием согласно маркировке CE и Директиве о промышленном применении TAD. |

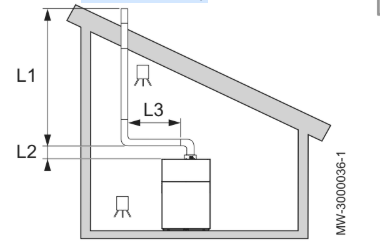

Рис. 74 Система гибких дымоходов В23p

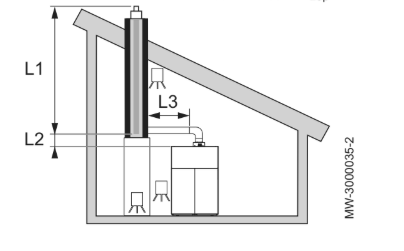

Рис. 75 Система жестких дымоходов В23p

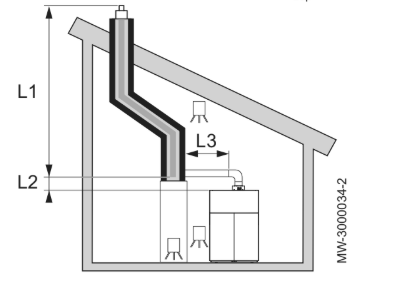

Рис.76 Система дымоходов с проходом через крышу B23p
Для конфигураций B23 приведенные в таблицах значения приведены для горизонтального участка максимальной длины 1 м. Для каждого дополнительного метра горизонтального трубопровода вычесть 1,2 м из вертикальной длины Lмакс..
Таб 23 Подсоединение дымохода тип B23p
Схема | Конфигурация | Единица | POWER HT 1.130 | POWER HT 1.150 | POWER HT 1.200 | POWER HT 1.250 |
мм | Ø 110 | Ø 110 | Ø 160 | Ø 160 | ||
L3 | (L1 L2) жесткий | м | 20 | 27 | 39 | 23 |
L3 | (L1 L2) гибкий | м | 7 | 9 | 19 | 13 |
L3 | (L1 L2) жесткий | м | 17 | 23 | 36 | 19 |
L3 | (L1 L2) гибкий | м | - | 6 | 15 | 10 |
Конфигурация C13
Трубы, подвергаемые технической оценке 14 08–1289.

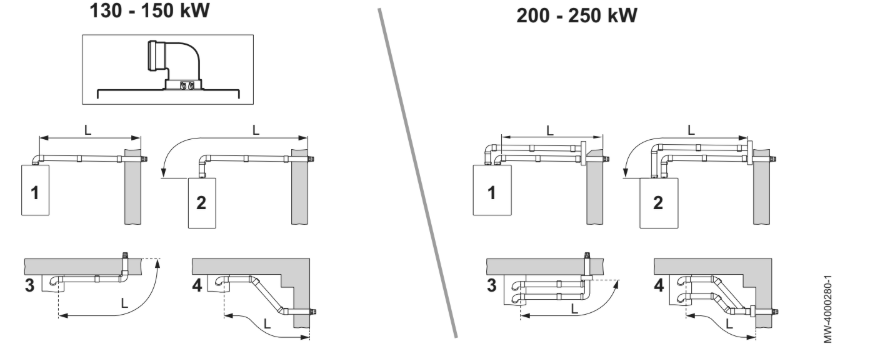

Рис.77
Таб 24 Максимальная длина для конфигурации C13
Конфигурация | Единица | POWER HT 1.130 | POWER HT 1.150 | POWER HT 1.200 | POWER HT 1.250 |
мм | Ø 110 | Ø 110 | Ø 160 | Ø 160 | |
1 | м | L | L | L | L |
2 | м | L | L | L | L |
3 | м | L | L | L | L |
4 | м | L | L | L | L |
Конфигурация C33
Трубы, подвергаемые технической оценке 14 08–1289.

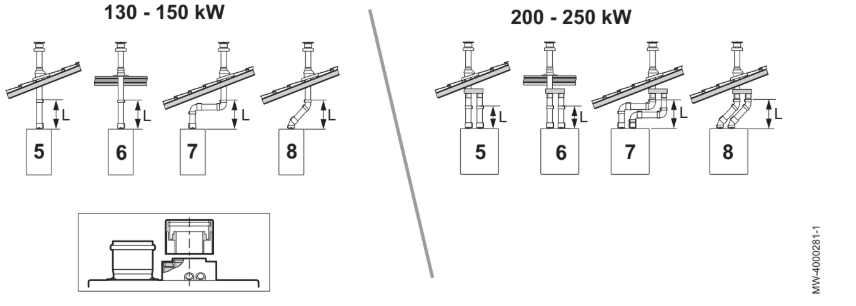

Рис.78 Максимальная длина соединений
Таб 25 Максимальная длина для конфигурации C33
Конфигурация | Единица | POWER HT 1.130 | POWER HT 1.150 | POWER HT 1.200 | POWER HT 1.250 |
мм | Ø 110 | Ø 110 | Ø 160 | Ø 160 | |
5 | м | L | L | L | L |
6 | м | L | L | L | L |
7 | м | L | L | L | L |
8 | м | L | L | L | L |
Конфигурация C53
Трубы, подвергаемые технической оценке 14 08–1289.

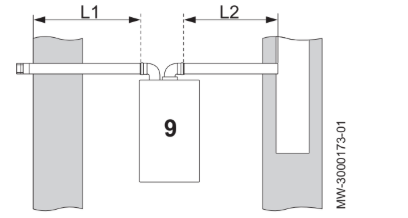

Рис.79 Максимальная длина соединений
Таб 26 Максимальная длина для конфигурации C53
Конфигурация | Единица | POWER HT 1.130 | POWER HT 1.150 | POWER HT 1.200 | POWER HT 1.250 |
мм | Ø 110 | Ø 110 | Ø 160 | Ø 160 | |
9 | м | (L1 L2) макс. = 20 (L1 макс.) = 10 | (L1 L2) макс. = 20 (L1 макс.) = 10 | (L1 L2) макс. = 42 | (L1 L2) макс. = 21 |
