Регулировка соотношения воздух/газ (максимальная мощность)

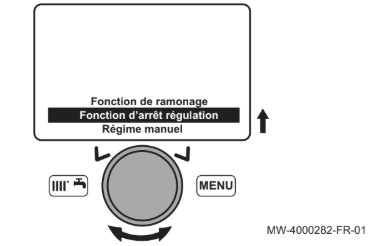

1. Перейти к функции 303 Функц очистки дымохода.

Появится параметр Функц очистки дымохода.

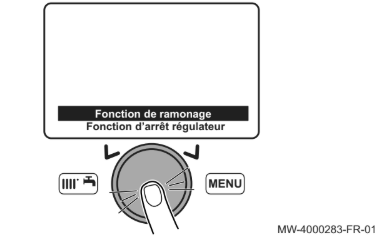

2. Нажать на клавишу , чтобы выбрать Функц очистки дымохода.

Рис.90

Рис.91

3. Подтвердить выбор, нажав на клавишу .

Появляется функция 303.

Рис.92

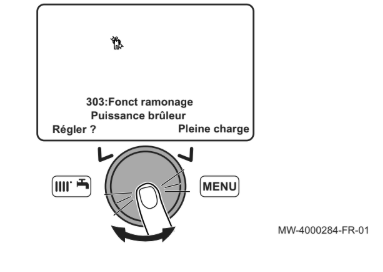

4. Повернуть клавишу , чтобы выбрать Полная нагрузка.

5. Нажать на клавишу для изменения настройки.

6. Подтвердить выбор, нажав на клавишу .

Рис.93

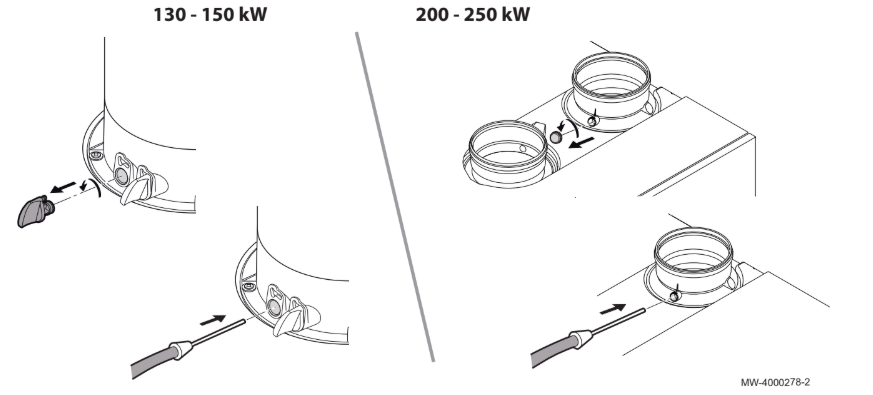

7. Отвернуть:

POWER HT 1.130 POWER HT 1.150	левостороннюю заглушку (соединение в отводе для измерения дымовых газов).
POWER HT 1.200 POWER HT 1.250	заглушку задней форсунки.

8. Подключить анализатор дымовых газов к точке измерения.

Необходимо тщательно герметизировать отверстие вокруг датчика во время измерения. POWER HT 1.130 и POWER HT 1.150: вставить датчик в отвод для измерения дымовых газов не менее чем на 8 см.

9. Вывести котел на мощность 100% при полной нагрузке.

10. Измерить процентное содержание CO₂ в дымовых газах.

11. Сравнить измеренные значения с заданными значениями в таблице Проверочных и регулировочных значений.

12. При необходимости отрегулировать соотношение воздух/газ с помощью винта регулировки расхода газа.

Повернуть винт регулировки газа по часовой стрелке для уменьшения содержания CO₂.

Повернуть винт регулировки газа против часовой стрелки для увеличения содержания CO₂.

Таб 33 Проверочные и регулировочные значения для типа газа G20/ G25 / G25.1 / G27 / G31

Модель котла	Максимум CO (ч/млн)
POWER HT 1.130
POWER HT 1.150
POWER HT 1.200
POWER HT 1.250

Таб 34 Допустимые диапазоны CO₂ при максимальной мощности

Модель котла	ТипG20	ТипG25	ТипG25.1	ТипG27	ТипG31
POWER HT 1.130	9,2 0,2/- 0	9,2 0,2/- 0	10,3 0,2/- 0	9,2 0,2/- 0	10 0,2/- 0
POWER HT 1.150	9,2 0,2/- 0	9,2 0,2/- 0	10,3 0,2/- 0	9,2 0,2/- 0	10 0,2/- 0
POWER HT 1.200	9,2 0,2/- 0	9,2 0,2/- 0	9,8 0,3/- 0	8,85 0,2/- 0	10,2 0,2/- 0
POWER HT 1.250	8,85 0,2/- 0	9,2 0,2/- 0	9,8 0,3/- 0	8,85 0,2/- 0	10,2 0,2/- 0
