Циркуляционный насос

Расход воды в котле должен быть выше или равен показателям, приведенным в таблице ниже:


Таб 16 Расход воды в котле

Модель котла

Рабочий расход воды с комплектом гидравлического разделителя: минимальный расход воды (л/час)

POWER HT 1.130

2250

POWER HT 1.150

3000

POWER HT 1.200

3500

POWER HT 1.250

4500


Рис.17 Потери давления для POWER HT 1.130


1 Q расход (литров/час)

2 Давление H в миллибарах (мбар)

3 Рабочий расход воды при номинальной тепловой мощности = 3730 литров/час, где ∆T = 30°C

4 Рабочий расход воды при номинальной тепловой мощности = 5600 литров/час, где ∆T = 20°C

5 Рабочий расход воды при номинальной тепловой мощности = 7500 литров/час, где ∆T = 15°C

ΔT Разность температура между водой подающей линии и водой обратной линии в котле

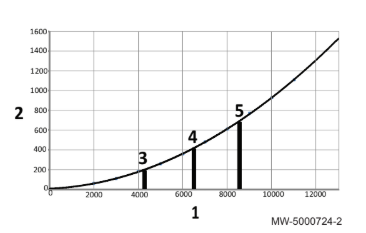

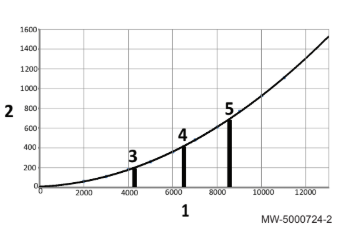

Рис.18 Потери давления для POWER HT 1.150


1 Q расход (литров/час)

2 Давление H в миллибарах (мбар)

3 Рабочий расход воды при номинальной тепловой мощности = 4310 литров/час, где ∆T = 30 °C

4 Рабочий расход воды при номинальной тепловой мощности = 6460 литров/час, где ∆T = 20 °C

5 Рабочий расход воды при номинальной тепловой мощности = 8610 литров/час, где ∆T = 15°C

ΔT Разность температура между водой подающей линии и водой обратной линии в котле

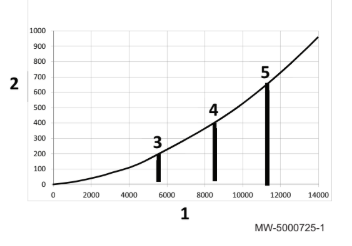

Рис.19 Потери давления для POWER HT 1.200


1 Q расход (литров/час)

2 Давление H в миллибарах (мбар)

3 Рабочий расход воды при номинальной тепловой мощности = 5740 литров/час, где ∆T = 30°C

4 Рабочий расход воды при номинальной тепловой мощности = 8610 литров/час, где ∆T = 20°C

5 Рабочий расход воды при номинальной тепловой мощности = 11480 литров/час, где ∆T = 15°C

ΔT Разность температура между водой подающей линии и водой обратной линии в котле

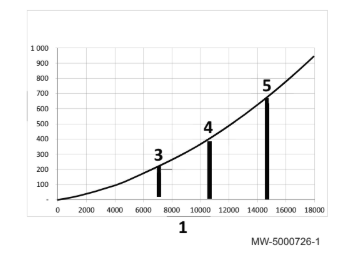

Рис.20 Потери давления для POWER HT 1.250


1 Q расход (литров/час)

2 Давление H в миллибарах (мбар)

3 Рабочий расход воды при номинальной тепловой мощности = 7180 литров/час, где ∆T = 30°C

4 Рабочий расход воды при номинальной тепловой мощности = 10770 литров/час, где ∆T = 20°C

5 Рабочий расход воды при номинальной тепловой мощности = 14350 литров/час, где ∆T = 15°C

ΔT Разность температура между водой подающей линии и водой обратной линии в котле
