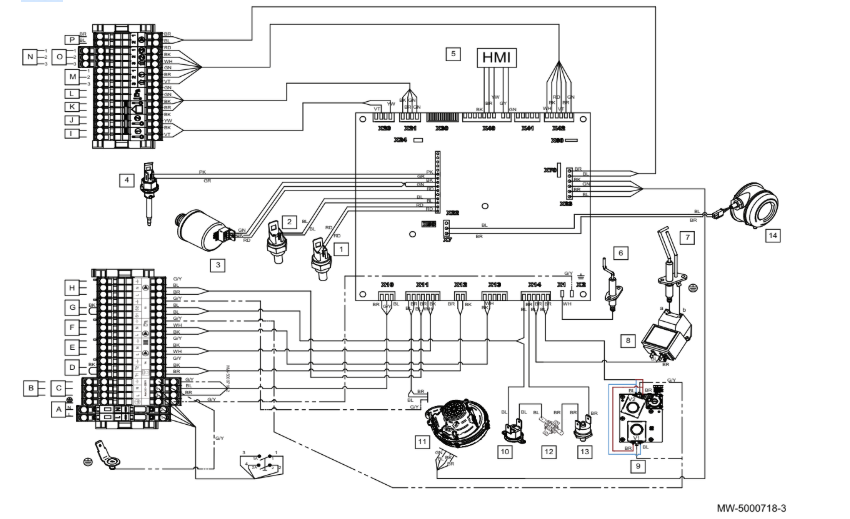

POWER HT+ 1.130 и POWER HT+ 1.150

Рис.4



image.pngВытяжная заклепка заземления

A Электрическое питание 230 В 50 Гц

B Питание дополнительного контура 1

C Питание дополнительного контура 2

D Комнатный термостат

E Насос контура отопления

F Насос горячей санитарно-технической воды

G Предохранительный контакт

H Насос котла

I Дополнительный датчик 1

J Дополнительный датчик 2

K Датчик наружной температуры

L Датчик ГВС

M Датчик комнатной температуры 1

N Датчик комнатной температуры 2

O Датчик комнатной температуры 3

P Модуляция насоса котла (PWM)

1 Датчик температуры подающей линии

2 Датчик температуры обратной линии

3 Датчик гидравлического давления

4 Датчик температуры дымовых газов

5 Дисплей панели

6 Датчик ионизации

7 Запальный электрод

8 Разжигатель

9 Газовый клапан

10 Защитный термостат

11 Вентилятор

12 Тепловой предохранитель

13 Предохранительный термостат на дверце камеры сгорания

14 Датчик давления дымовых газов
