Описание клеммной колодки питания

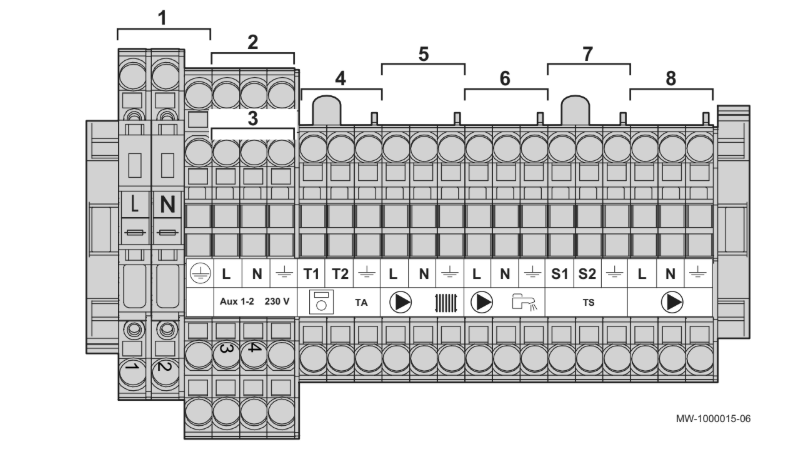

Рис.83
1 Электрическое питание 230 В 50 Гц
2 Питание дополнительного контура 1
3 Питание дополнительного контура 2
4 Термостат комнатной температуры H5 (230 V)
5 Насос контура отопления – QX1
6 Насос горячей санитарно-технической воды – QX3
7 Предохранительный контакт
8 Насос котла
Клеммы 5, 6 и 8 связаны с параметрами QX1, QX3 и QX2 меню Конфигурация
Все подключения выполняются на предусмотренные клеммные колодки в соединительном блоке котла. Мощность каждого выхода составляет 180 Вт (1 А, cos φ = 0,8), а пусковой тока должен быть менее 5 А. Если нагрузка превышает одно из этих значений, то ее необходимо подключить через контактор, который ни в коем случае не должен быть установлен внутри панели управления. Суммарный ток всех выходов не должен превышать 6,3 А.
