Подключение к клеммным колодкам

Использовать плоскую отвертку шириной менее 3,5 мм.

1. При помощи отвертки нажать на пружину в клеммной колодке.

Рис.80

2. Вставить зачищенную часть провода в соответствующий разъем.

Зачищаемая часть должна составлять 10-12 мм.

Рис.81

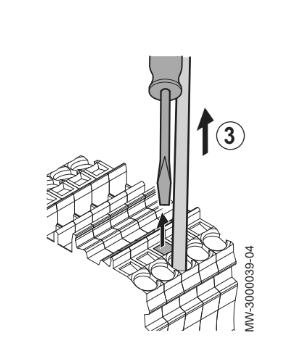

3. Убрать давление на пружину. Кабель подключен.

4. Убедиться в том, что кабель подключен, осторожно потянув его вверх. Если кабель вытягивается из корпуса, повторить этап 3.
