Регулировка соотношения воздух/газ (пониженная мощность)

Рис.94

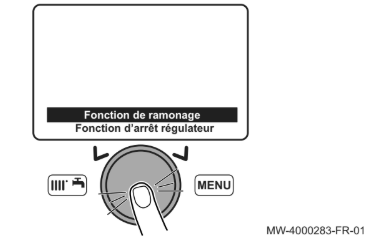

1. Перейти к функции 303 Функц очистки дымохода.

Появится параметр Функц очистки дымохода.

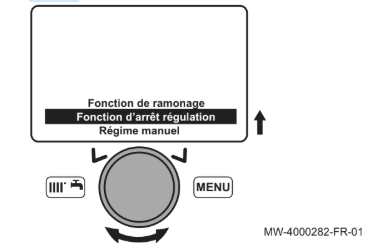

2. Повернуть клавишу image.png, чтобы выбрать Функц очистки дымохода.


Рис.95



3. Подтвердить выбор, нажав на клавишу .image.png

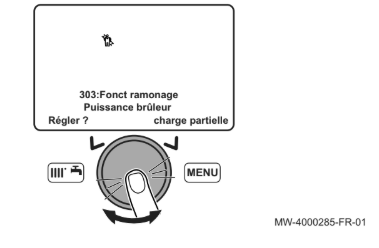

Появляется функция 303.


Рис.96



4. Нажать на клавишуimage.png , чтобы выбрать Частичная нагрузка.

5. Подтвердить выбор, нажав на клавишу image.png.

6. Отвернуть левую заглушку – это подключение отвода для измерения дымовых газов.

7. Подсоединить газоанализатор к левому отводу.

Необходимо тщательно герметизировать отверстие вокруг датчика во время измерения.

POWER HT 1.130 и POWER HT 1.150: вставить датчик в отвод для измерения дымовых газов не менее чем на 8 см.

8. Вывести котёл на мощность 0%.

9. Измерить процентное содержание CO2 в дымовых газах.

10. Сравнить измеренные значения с заданными значениями CO2 в таблице Проверочных и регулировочных значений.

11. При необходимости отрегулировать соотношение воздух/газ с помощью винта регулировки OFFSET.

Повернуть винт регулировки газа по часовой стрелке для увеличения содержания CO2.

Повернуть винт регулировки газа против часовой стрелки для уменьшения содержания CO2.


Таб 35 Проверочные и регулировочные значения для типа газа G20/ G25 / G25.1 / G27 / G31

Модель котла

Максимум CO (ч/млн)

POWER HT 1.130

POWER HT 1.150

POWER HT 1.200

POWER HT 1.250


Таб 36 Допустимые диапазоны CO2 при минимальной мощности

Модель котла

ТипG20

ТипG25

ТипG25.1

ТипG27

ТипG31

POWER HT 1.130

8,5 0/- 0,2

8,5 0/- 0,2

10,0 0/- 0,2

8,5 0/- 0,2

9,7 0/- 0,2

POWER HT 1.150

8,5 0/- 0,2

8,5 0/- 0,2

10,0 0/- 0,2

8,5 0/- 0,2

9,7 0/- 0,2

POWER HT 1.200

9,0 0/- 0,2

8,9 0/- 0,2

9,3 0/- 0,3

8,4 0/- 0,2

10,0 0/- 0,2

POWER HT 1.250

8,45 0/- 0,2

8,9 0/- 0,2

9,3 0/- 0,3

8,4 0/- 0,2

10,0 0/- 0,2
