Схемы подключения

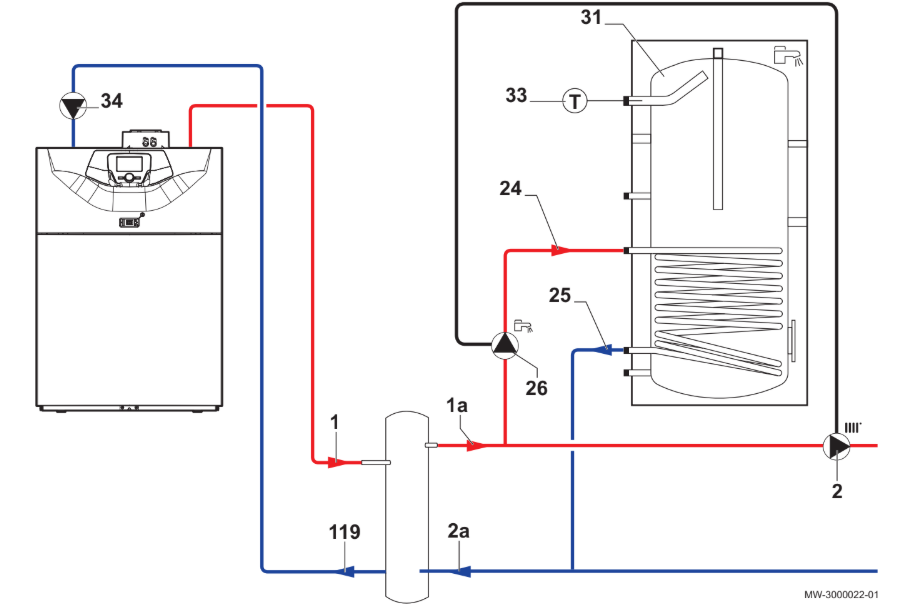

Рис.53 Пример подключения водонагревателя горячей санитарно-технической воды
1 Подающая труба котла
2 Насос отопления
24 Вход теплообменника водонагревателя горячей санитарно-технической воды
25 Выход теплообменника водонагревателя горячей санитарно-технической воды
26 Загрузочный насос ГВС
31 Ёмкостный водонагреватель горячей санитарно- технической воды
119 Обратная труба котла

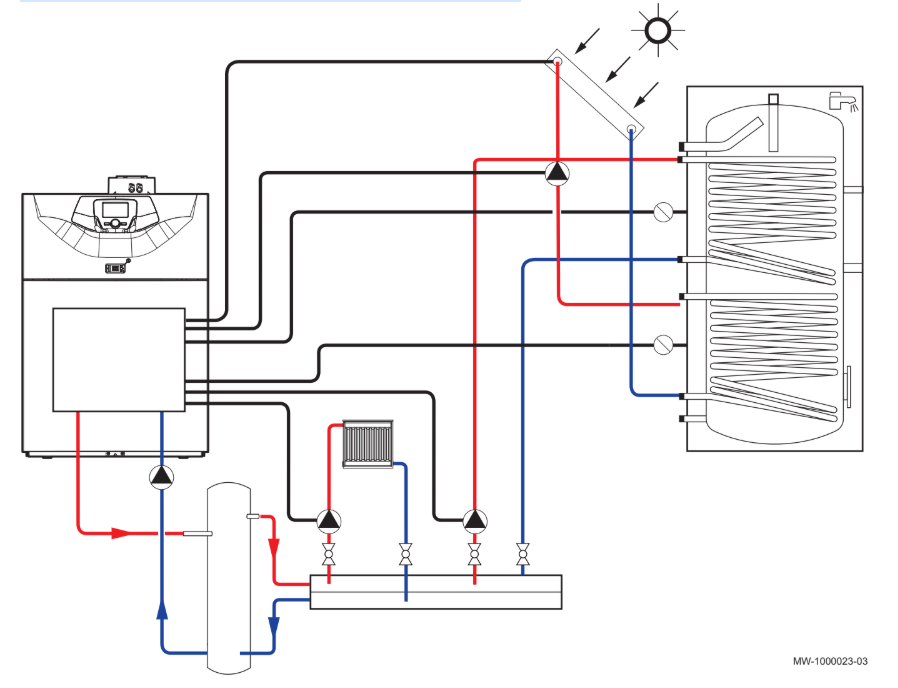

Рис.54 Пример подключения водонагревателя солнечной установки

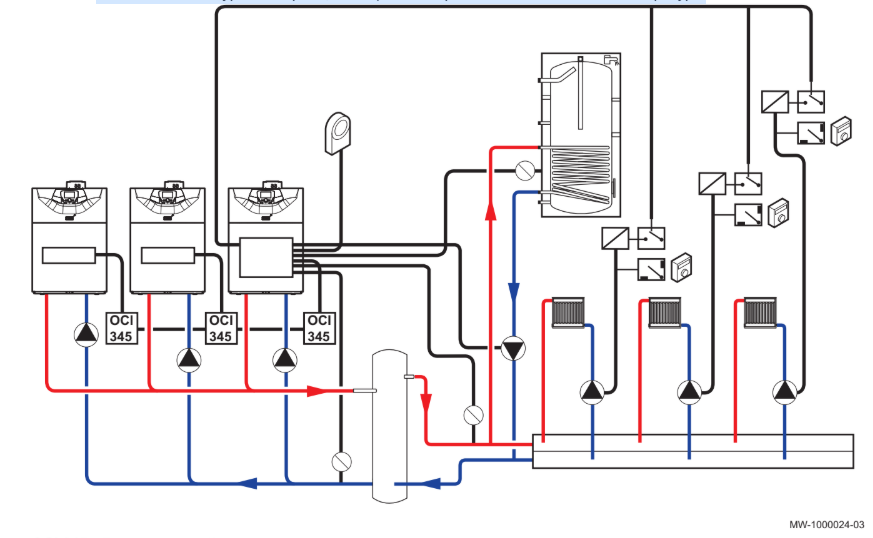

Рис.55 Пример подключения для котлов каскадом с водонагревателем горячей санитарно-технической воды и несколькими контурами нагрева, оснащенным термостатами комнатной температуры
OCI 345 Блок взаимодействия для котлов, соединенных каскадом (опция)

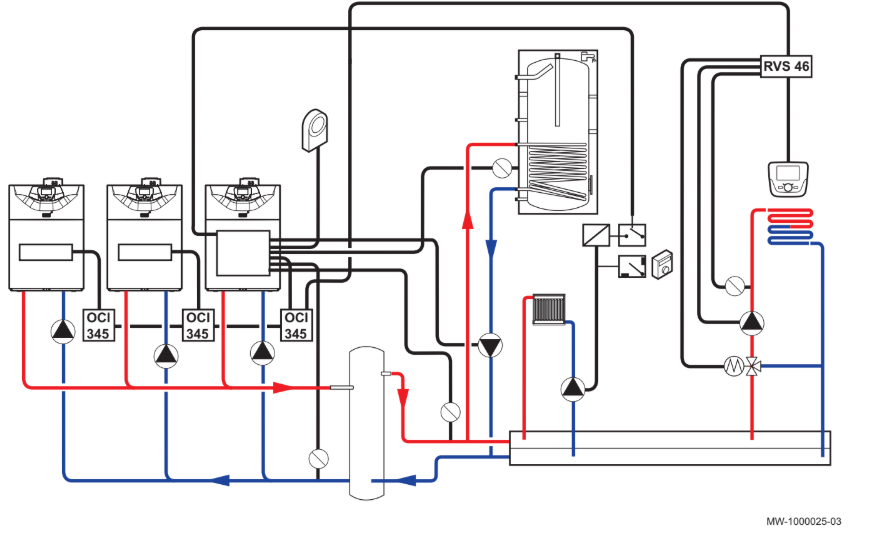

Рис.56 Пример подключения для котлов каскадом с водонагревателем горячей санитарно-технической воды и несколькими контурами нагрева, оснащенным термостатами комнатной температуры, включая контуры теплого пола
OCI 345 Блок взаимодействия для котлов, соединенных каскадом (опция)
RVS 46 Вариант подключения напольного отопления
