Гидравлический разделитель (дополнительное оборудование)

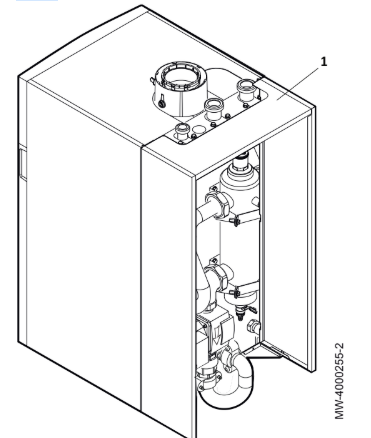

Рис.6



1 Набор для гидравлического разделителя

Гидравлические разделители доступны для котлов любой мощности.

Гидравлический разделитель – компонент, позволяющий первичному и вторичному контурам использовать

гидравлическую систему независимо от установки котла.

Это дает следующие преимущества:

  • Образование гидравлически нейтральной точки
  • Управление первичным расходом воды
  • Управление вторичным расходом и давлением, особенно при независимой работе нескольких цепей
  • Возможность использовать вторичные контуры при различных температурах
  • Функция удаления воздуха позволяет отводить воздух
  • Функция удаления осадка позволяет сцеживать и удалять осадок


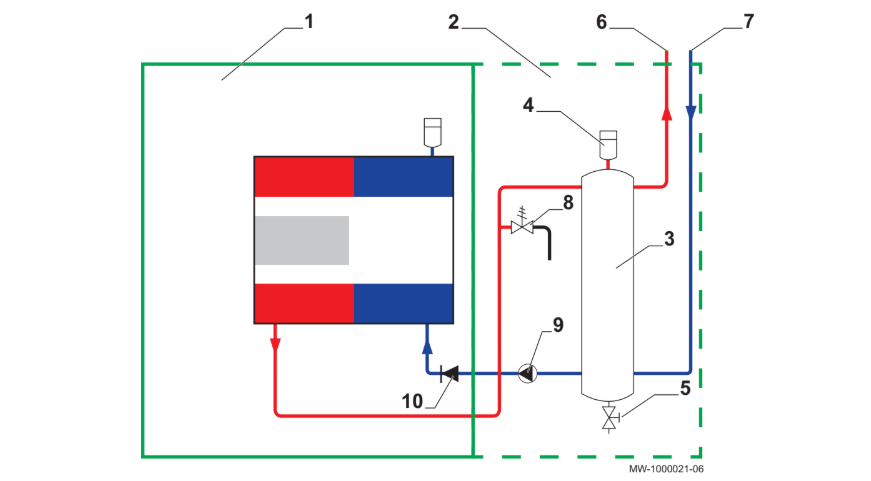

Рис.7 Функциональная схема котла с гидравлическим разделителем



1 Котел

2 Комплект пластинчатого теплообменника

3 Пластинчатый теплообменник

4 Воздухоотводчик

5 Сливной кран

6 Подающая труба контура отопления

7 Клапан

8 Предохранительный клапан

9 Модулирующий циркуляционный насос

10 Обратный клапан

11 Сливной кран

12 Клапан

13 Расширительный бак
