Настройка даты и времени

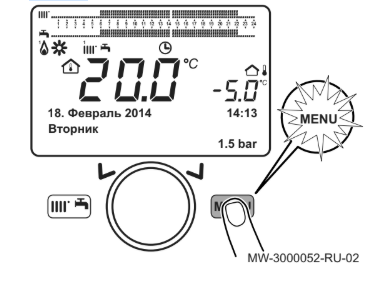

1. Для доступа к параметрам нажать на клавишу MENU

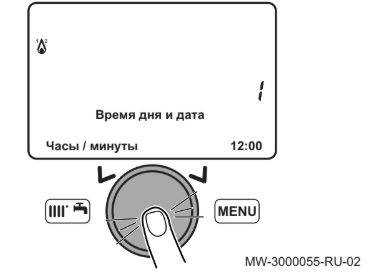

2. Выбрать меню Время дня и дата поворотом клавиши
.
3. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Часы / минуты.
Рис.106
4. Подтвердить выбор параметра, нажав на клавишу
.
Параметр мигает, он может быть изменен.
5. Изменить параметр поворотом клавиши
.
6. Подтвердить настройку, нажав на клавишу
.
7. Установить другие параметры при необходимости.
Нажать на клавишу MENU для возврата к основной индикации.
Рис.107
