Термопредохранитель в теплообменнике
Термопредохранитель расположен в задней части теплообменника и подключен последовательно к защитному предохранителю.
Функция термопредохранителя - обеспечивать защиту теплообменника от перегрева при неисправности изоляции.
Вмешательство устройства сигнализируется на экране сообщением об аномальном состоянии 110:Блокировка SLT.

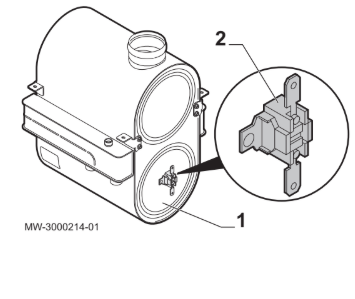

1 Задняя часть теплообменника
2 Тепловой предохранитель
При замене термопредохранителя также замените изолирующую поверхность внутри теплообменника. Эта изолирующая поверхность была повреждена перегревом.
Рис.174
