POWER HT+ 1.200 и POWER HT+ 1.250

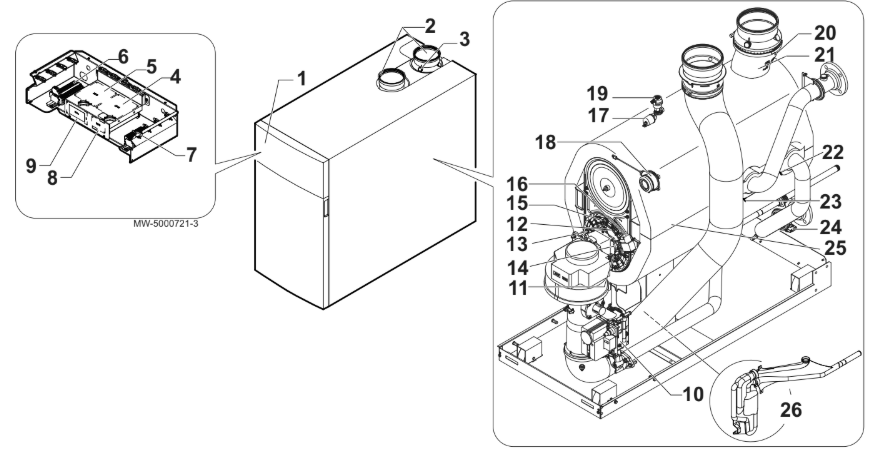

Рис.12 Описание оборудования



1 Панель управления

2 Подключение отвода дымовых газов

3 Отвод для измерения

4 Плата контроллера

5 Точка крепления максимум для двух модулейAVS

75. Третий модуль AVS 75 может быть использован котлом, но должен крепиться к стене и получать электрическое питание извне.

6 Клеммная колодка питания

7 Клеммная колодка для датчиков и дистанционное управление

8 Точка установки модуля связи OCI 345

Существует опасность короткого замыкания на модуле связи OCI 345, если он установлен в другом месте.

9 Точка установки модуля преобразования AGU 2.551

10 Газовый клапан

11 Датчик ионизации

12 Горелка

13 Электрод розжига

14 Окошко для наблюдения за пламенем

15 Предохранительный термостат на дверце камеры сгорания

16 Трансформатор розжига

17 Гидравлический датчик давления

18 Датчик давления дымовых газов

19 Автоматический воздухоотводчик

20 Датчик температуры дымовых газов

21 Крепление дымохода

22 Датчик температуры обратной линии

23 Датчик температуры подающей линии

24 Сливной кран

25 Предохранительный термостат

26 Сифон конденсата
