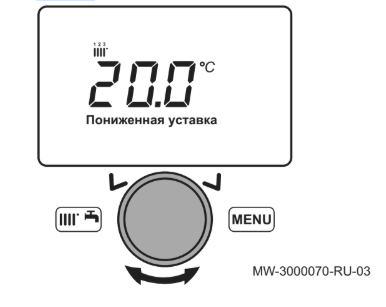

Настройка заданного значения комнатной температуры (режим Пониженный)
1. Для доступа к параметрам нажать на клавишу MENU
2. Выбрать меню Контур отопления 1 поворотом клавиши
.
3. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Режим работы.
4. Выбрать меню Пониженная уставка поворотом клавиши
.
5. Подтвердить выбор меню, нажав на клавишу
.
Заданное значение комнатной температуры (режим Пониженный) мигает.
6. Использовать клавишу
для изменения заданного значения температуры.
7. Для подтверждения нажать на клавишу
.
Нажать на клавишу MENU для возврата к основной индикации.
Рис.112
