Установка горелки на место

POWER HT 1.130 и POWER HT 1.150

Заменить уплотнительные прокладки для обеспечения полной герметичности.

1. Установить узел, содержащий вентилятор, трубку Вентури, горелку и газовый клапан.

2. Установить на место гайки, удерживающие горелку на теплообменнике.

Соблюдать моменты затяжки.

3. Ввернуть винты, фиксирующие изогнутую трубку подачи газа.

Соблюдать моменты затяжки.

4. Подключить 2 разъема к газовому клапану.

5. Подключить 2 провода между предохранительным термостатом на дверце камеры сгорания и штырем под электродом розжига.

6. Подключить электрод розжига и датчик обнаружения пламени.

7. Подключить силовой и управляющий кабели на вентиляторе.

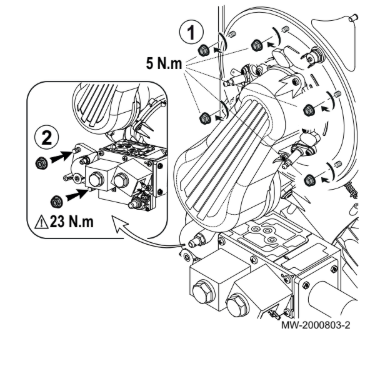

Рис.171


POWER HT 1.200 и POWER HT 1.250

Заменить уплотнительные прокладки для обеспечения полной герметичности.

1. Установить узел, содержащий вентилятор, трубку Вентури, горелку и газовый клапан.

2. Установить на место гайки, удерживающие горелку на теплообменнике.

Соблюдать моменты затяжки.

3. Ввернуть винты, фиксирующие изогнутую трубку подачи газа.

Соблюдать моменты затяжки.

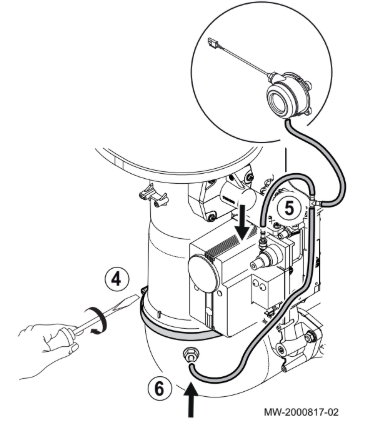

Рис.172

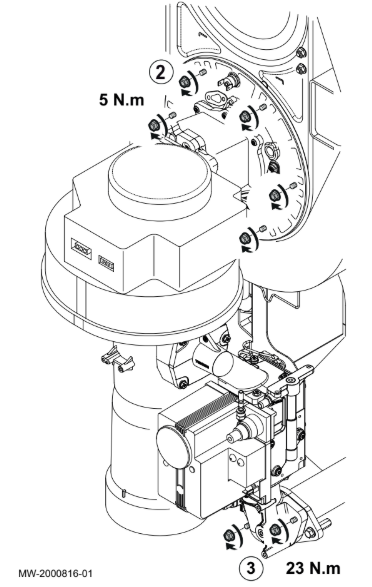

Рис.173



4. Подключить колено трубы подачи воздуха с помощью хомута.

5. Подключить трубу газового клапана.

6. Подключить гибкий трубопровод.

7. Подключить разъем к газовому клапану.

8. Подключить 2 провода между предохранительным термостатом на дверце камеры сгорания и штырем под электродом розжига.

9. Подключить электрод розжига и датчик обнаружения пламени.

10. Подключить силовой и управляющий кабели на вентиляторе.
