Подключение контура отопления

Соблюдать гидравлические схемы.

Трубопровод отопления должен быть выполнен согласно соответствующим нормам.

При установленных запорных клапанах установить кран для заполнения и слива и расширительный бак между запорными клапанами и котлом.

Всегда устанавливать предохранительный клапан, откалиброванный на 6 бар, на контуре отопления. Предохранительный клапан может подсоединяться к вентиляционному лючку. Предохранительный клапан не должен использоваться для продувки контура нагрева.

При установке с гидравлическим разделителем использовать сборочные инструкции для него.
При использовании набора каскада соблюдать сборочные инструкции для набора каскада.
При использовании набора теплообменника соблюдать сборочные инструкции для набора теплообменника.

Трубы не предоставляются.

POWER HT 1.130 и POWER HT 1.150

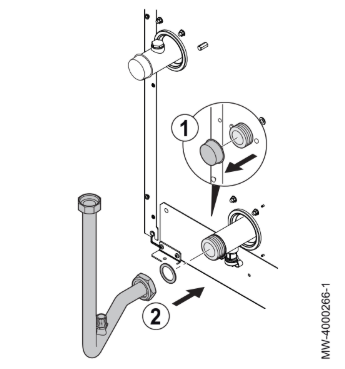

Рис.63

1. Снять пылезащитную заглушку на обратной линии отопления.

2. Подключить трубопровод к обратной линии отопления.

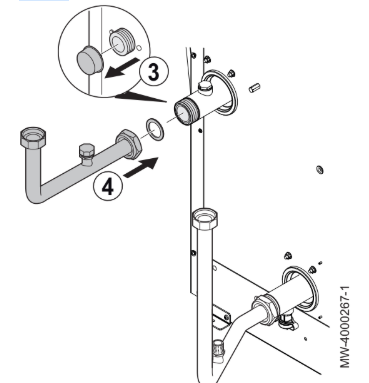

Рис.64

3. Снять пылезащитную заглушку на подающей линии отопления.

4. Установить краны для заполнения и слива на впуск и выпуск котла (краны не входят в комплект поставки).

Для облегчения технического обслуживания рекомендуется установить запорный клапан на трубы подающего и обратного контура отопления.

Установить предохранительный клапан между котлом и запорным клапаном.

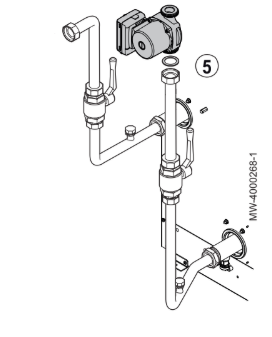

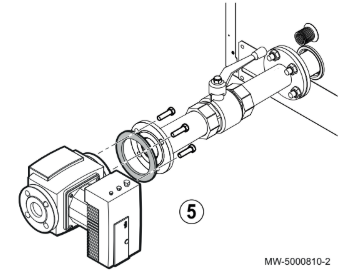

Рис.65

5. Установить циркуляционный насос на трубу обратного контура отопления (циркуляционный насос не входит в комплект поставки).

POWER HT 1.200 и POWER HT 1.250

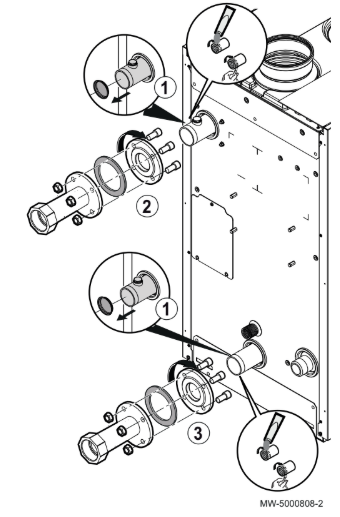

Рис.66

Кронштейны входят в комплект поставки котла.

1. Снять пылезащитную крышку на входе и выходе отопительного контура котла.

2. Нанести уплотнение (пасту, паклю или тефлон) на резьбу, навернуть кронштейн подающей линии отопительного контура на выход подающей линии отопительного контура котла.

3. Навернуть кронштейн обратной линии отопительного контура на выход обратной линии отопительного контура котла.

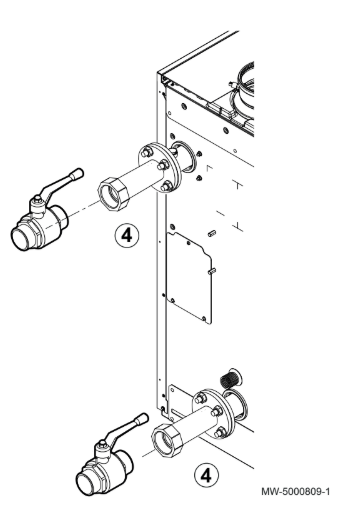

Рис.67

4. Установить краны для заполнения и слива на впуск и выпуск котла (краны не входят в комплект поставки).

Установить предохранительный клапан между котлом и запорным клапаном.
