Основные компоненты горелки

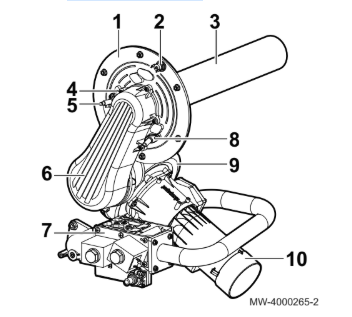

Рис.13 Горелка для POWER HT 1.130 и POWER HT 1.150
1 Дверца горелки
2 Предохранительный термостат на дверце камеры сгорания
3 Горелка
4 Окошко для наблюдения за пламенем
5 Электрод розжига
6 Труба подачи воздуха/газа
7 Газовый клапан
8 Датчик ионизации
9 Вентилятор
10 Трубка Вентури

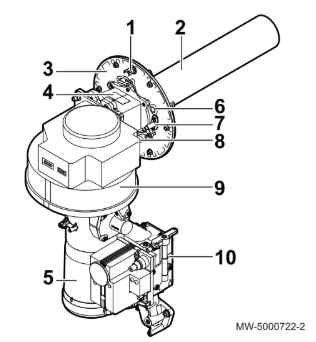

Рис.14 Горелка для POWER HT 1.200 и POWER HT 1.250
1 Предохранительный термостат на дверце камеры сгорания
2 Горелка
3 Дверца горелки
4 Обратный клапан дымовых газов
5 Трубка Вентури
6 Окошко для наблюдения за пламенем
7 Электрод розжига
8 Датчик ионизации
9 Вентилятор
10 Газовый клапан
