Замена предохранителей 6,3 A на электрических клеммных колодках
Перед началом любых работ отключить электрическое питание котла.

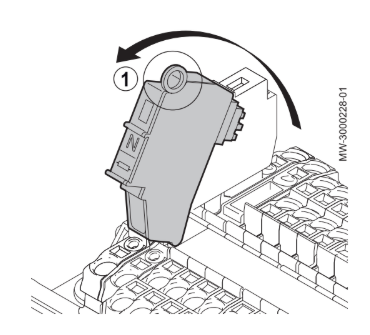

1. Повернуть держатель предохранителя N к себе.
Рис.197

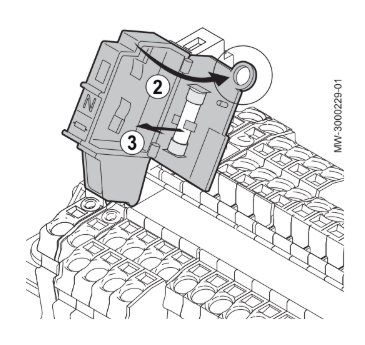

2. Открыть держатель предохранителя с ушком.
3. Снять поврежденный предохранитель и заменить его идентичным (6,3 A).
4. Проверить предохранитель L аналогичным образом.
Рис.198
