Суточная программа
Включить режим работы Автоматический
Для программирования запуска и автоматического отключения котла на заданных временных интервалах используются различные функции программирования таймера. Это программирование выполняется по дням недели, от понедельника до воскресенья.
Группы дней заданы заранее.
Таб 61 Недельные интервалы
Значения параметров Выбрать дни (500, 520, 540) для контуров отопления 1, 2 и 3 и параметра Выбрать дни (560) для контура горячей санитарно-технической воды.
Выбранная заданная настройка | Запрограммированные дни |
Пн-Вс | Понедельник - Вторник - Среда - Четверг - Пятница - Суббота - Воскресенье |
Пн-Птн | Понедельник - Вторник - Среда - Четверг - Пятница |
Сб-Вс | Суббота - Воскресенье |
Пн | Понедельник |
Вт | Вторник |
Среда | Среда |
Четверг | Четверг |
Пятница | Пятница |
Суббота | Суббота |
Воскресенье | Воскресенье |

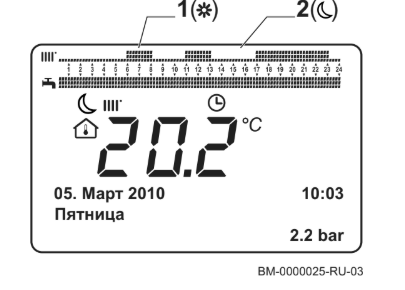

Рис.124 Пример временного интервала
1 Период работы при комфортной температуре
2 Период работы в пониженном режиме
Таб 62 Ежедневные временные интервалы
Значения параметров Выбрать по умолч.? (514, 534, 554) для контуров отопления 1, 2 и 3 и параметра Выбрать по умолч.? (574) для контура горячей санитарно-технической воды.
Выбранная заданная настройка | Запрограммированные часы |
Врем программа 1 | с 6:00 до 23:00 |
Врем программа 2 | 06:00...08:00 – 17:00...23:00 |
Врем программа 3 | 06:00...08:00 – 11:00...13:00 – 17:00...23:00 |
Временные интервалы по умолчанию
Таб 63 Временные интервалы по выбранным группам дней
Программная линия 514 (отопление), 574 (ГВС)
Группы дней | Заданные программы | |||
Вкл 1 - Выкл 1 | Вкл 2 - Выкл 2 | Вкл 3 - Выкл 3 | ||
Пон - Вс | с 6:00 до 8:00 | с 11:00 до 13:00 | с 17:00 до 23:00 | |
Пон - Пт | с 6:00 до 8:00 | с 17:00 до 23:00 | ||
Сб - Вс | с 6:00 до 23:00 | |||
Таб 64 Временные интервалы по выбранным дням
Программная линия 501, 502, 503, 504, 505, 506 (отопление) - 561, 562, 563, 564, 565, 566 (ГВС)
Отдельные дни | Заданные программы | ||
Вкл 1 - Выкл 1 | Вкл 2 - Выкл 2 | Вкл 3 - Выкл 3 | |
Понедельник-Вторник-Среда-Четверг-Пятница-Суббота-Воскресенье | с 6:00 до 8:00 | с 11:00 до 13:00 | с 17:00 до 23:00 |
Выбор программы таймера
1. Выбор контура отопления.

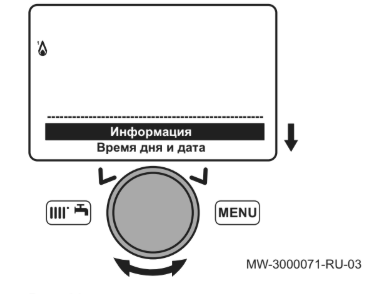

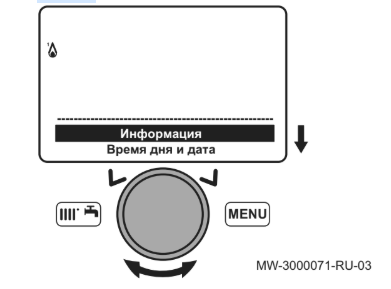

2. Для доступа к параметрам нажать на клавишу MENU
Рис.125
3. Выбрать меню Врем прогр конт отоп 1 поворотом клавиши
.
Для контуров отопления 2 и 3 выбрать параметры Врем прогр конт отоп 2 или Врем прогр 3/КО с насосо.
Для контура горячей санитарно-технической воды выбрать параметр Врем программа 4/ГВС.
4. Подтвердить выбор меню, нажав на клавишу
.

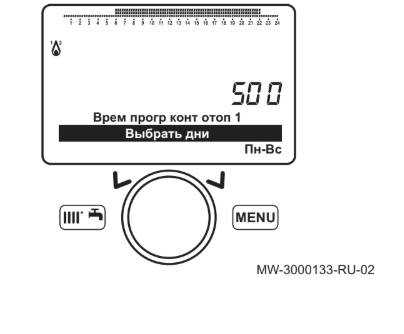

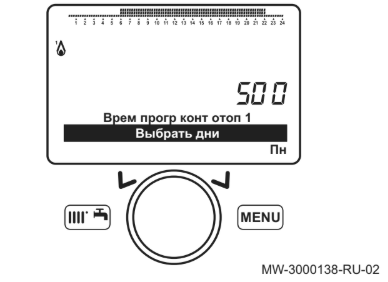

Появится параметр Выбрать дни (500, 520, 540 или 560).
Рис.126
5. Подтвердить выбор параметра, нажав на клавишу
.
Будет мигать текущий выбор

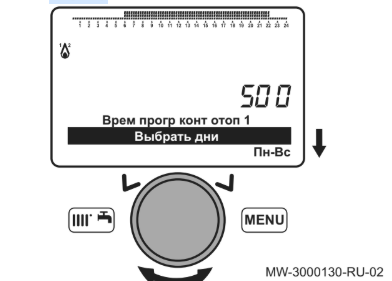

6. Выбрать недельный интервал поворотом клавиши
.
7. Подтвердить выбор недельного интервала, нажав на клавишу
.
Рис.127

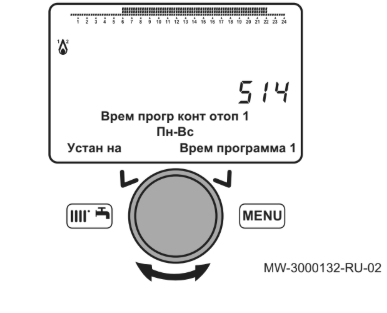

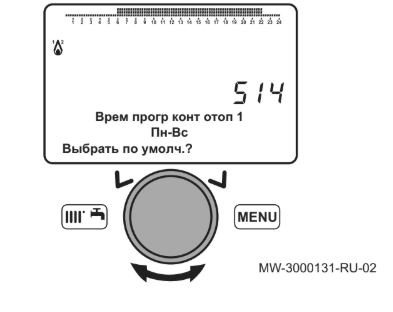

8. Выбрать параметр Выбрать по умолч.? (514, 534, 554 или 574) поворотом клавиши
.
Рис.128
9. Подтвердить выбор параметра, нажав на клавишу
.
Будет мигать текущий выбор
10. Выбрать необходимый временной интервал с помощью кнопки
.
11. Подтвердить выбор временного интервала, нажав на клавишу
.
Нажать на клавишу MENU для возврата к главному экрану.
Более подробно - см.
Копирование временного интервала, Страница 109
Настройка временных интервалов
1. Выбор контура отопления.

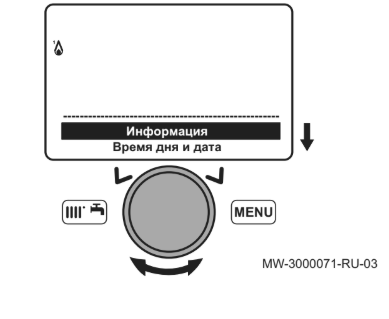

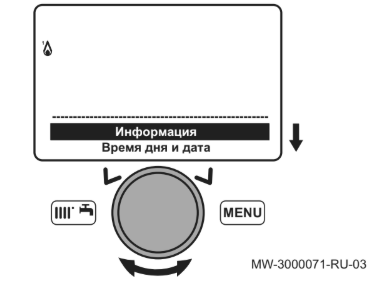

2. Для доступа к параметрам нажать на клавишу MENU.
3. Выбрать меню Врем прогр конт отоп 1 поворотом клавиши
.
Для контуров отопления 2 и 3 выбрать параметры Врем прогр конт отоп 2 или Врем прогр 3/КО с насосо.
Для контура горячей санитарно-технической воды выбрать параметр Врем программа 4/ГВС.
4. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Выбрать дни (500, 520, 540 или 560).
Рис.129
Рис.130
5. Подтвердить выбор меню, нажав на клавишу
.
Будет мигать текущий выбор
6. Выбрать недельный интервал.
7. Подтвердить выбор меню, нажав на клавишу
Рис.131

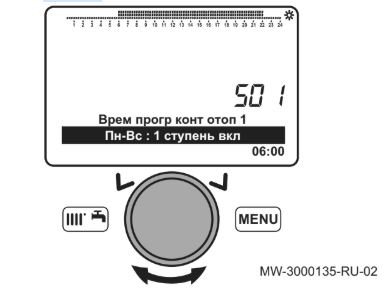

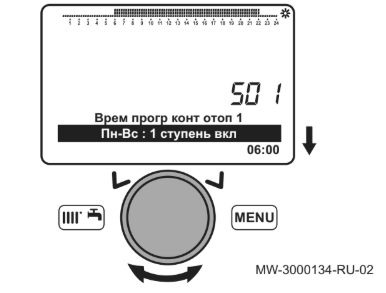

8. Выбрать параметр 1 ступень вкл (501, 521, 541 или 561) поворотом клавиши
Рис.132
9. Подтвердить выбор меню, нажав на клавишу
.
Начало первого временного интервала будет мигать.
10. Выбрать конец первого временного интервала поворотом клавиши
.
Выбрать значение --:--, чтобы не программировать первый временной интервал.
11. Подтвердить выбор запрограммированного значения нажатием кнопки
.
Рис.133

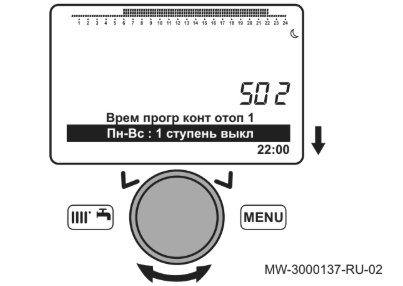

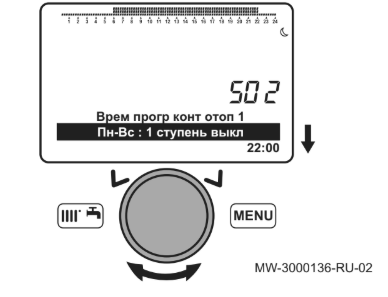

12. Выбрать параметр 1 ступень выкл (502, 522, 542 или 562) поворотом клавиши
.
Рис.134
13. Подтвердить выбор меню, нажав на клавишу
.
Будет мигать текущий выбор
14. Выбрать начало первого временного интервала поворотом клавиши
.
15. Подтвердить выбор запрограммированного значения нажатием кнопки
.
16. Повторить программирование для второго и третьего временных интервалов.
Таб 65 Параметры временных интервалов
Первый временной интервал | Второй временной интервал | Третий временной интервал | |
Начало временного интер- вала | 1 ступень вкл (501, 521, 541 или 561) | 2 ступень вкл (503, 523, 543 или 563) | 3 ступень вкл (505, 525, 545 или 565) |
Окончание временного ин- тервала | 1 ступень выкл (502, 522, 542 или 562) | 2 ступень выкл (504, 524, 544 или 564) | 3 ступень выкл (506, 526, 546 или 566) |
Нажать на клавишу MENU для возврата к главному экрану.
Более подробно - см.
Копирование временного интервала, Страница 109

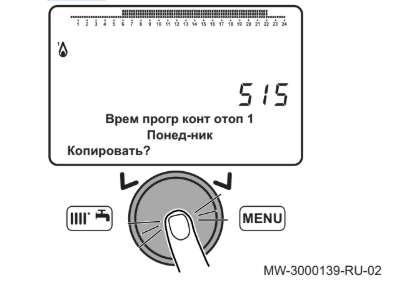

Копирование временного интервала

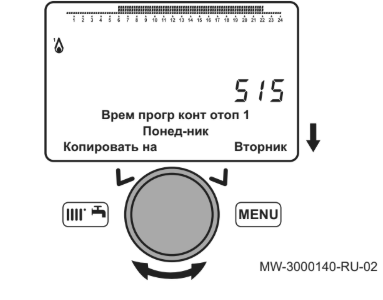

Вы можете скопировать временной интервал из одного дня недели в другой. Вы не можете скопировать временной интервал за период из нескольких дней недели.
1. Выбор контура отопления.
2. Для доступа к параметрам нажать на клавишу MENU.
3. Выбрать меню Врем прогр конт отоп 1 поворотом клавиши
.
Для контуров отопления 2 и 3 выбрать параметры Врем прогр конт отоп 2 или Врем прогр 3/КО с насосо.
Для контура горячей санитарно-технической воды выбрать параметр Врем программа 4/ГВС.
Рис.135
4. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Выбрать дни (500, 520, 540 или 560).
Рис.136
5. Подтвердить выбор меню, нажав на клавишу
.
Будет мигать текущий выбор
6. Выбор дня.
7. Подтвердить выбор меню, нажав на клавишу
.
8. Выбрать заводской или изменяемый временной интервал.
Рис.137
9. Выбрать параметр Копировать? (515, 535, 555 или 575) поворотом клавиши
.
10. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Копировать на.
Рис.138
11. Поворачивая клавишу , выбрать нужный день недели.
12. Подтвердить выбор меню, нажав на клавишу
.
Если необходимо, повторить копирование для других дней недели.
Нажать на клавишу MENU для возврата к главному экрану.
Более подробно - см.
Выбор контура отопления, Страница 102
Выбор программы таймера, Страница 105
Настройка временных интервалов, Страница 107
Сброс суточных программ на ноль
1. Для доступа к параметрам нажать на клавишу MENU
Рис.139
2. Выбрать меню Врем прогр конт отоп 1 поворотом клавиши
.
Для контуров отопления 2 и 3 выбрать параметры Врем прогр конт отоп 2 или Врем прогр 3/КО с насосо.
Для контура горячей санитарно-технической воды выбрать параметр Врем программа 4/ГВС.
3. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Выбрать дни (500, 520, 540 или 560).

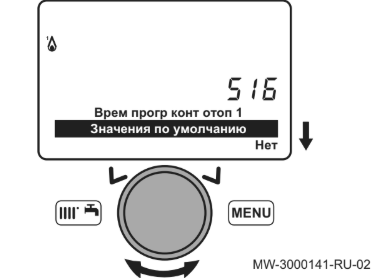

Рис.140
4. Выбрать параметр Значения по умолчанию (516, 536, 556 или 576) поворотом клавиши
.
5. Подтвердить выбор параметра, нажав на клавишу
.
Параметр Нет будет мигать.

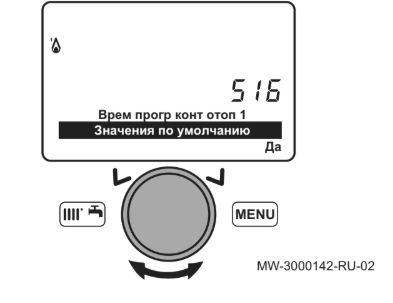

Рис.141
6. Выбрать параметр Да поворотом клавиши
.
7. Подтвердить выбор параметра, нажав на клавишу
.
Нажать на клавишу MENU для возврата к главному экрану. Сброс программ таймера на ноль выполнен.
