Выбор языка
1. Для доступа к параметрам нажать на клавишу MENU
2. Выбрать меню Раздел оператора поворотом клавиши
.
3. Подтвердить выбор меню, нажав на клавишу
.
Появится параметр Язык.
4. Подтвердить выбор меню, нажав на клавишу
Выбранный язык мигает.
5. Изменить параметр поворотом клавиши .
6. Подтвердить настройку, нажав на клавишу
.
Нажать на клавишу MENU для возврата к основной индикации.

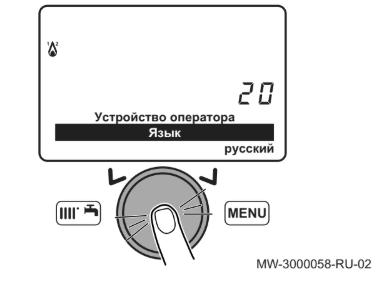

Рис.108
